Canadian Solar Falha 205: Tensão de Rede Fora do Limite — diagnóstico completo

A Falha 205 do Canadian Solar interrompe a geração sem aviso prévio. O inversor desconecta, o display mostra o código e o sistema para — sem componente visivelmente danificado, sem cheiro de queimado, sem nada que explique o problema para quem chega no local pela primeira vez. O equipamento detectou tensão CA fora da janela de operação configurada, o que pode significar duas coisas completamente opostas: rede elétrica instável fora do inversor, ou circuito de medição com defeito dentro dele.

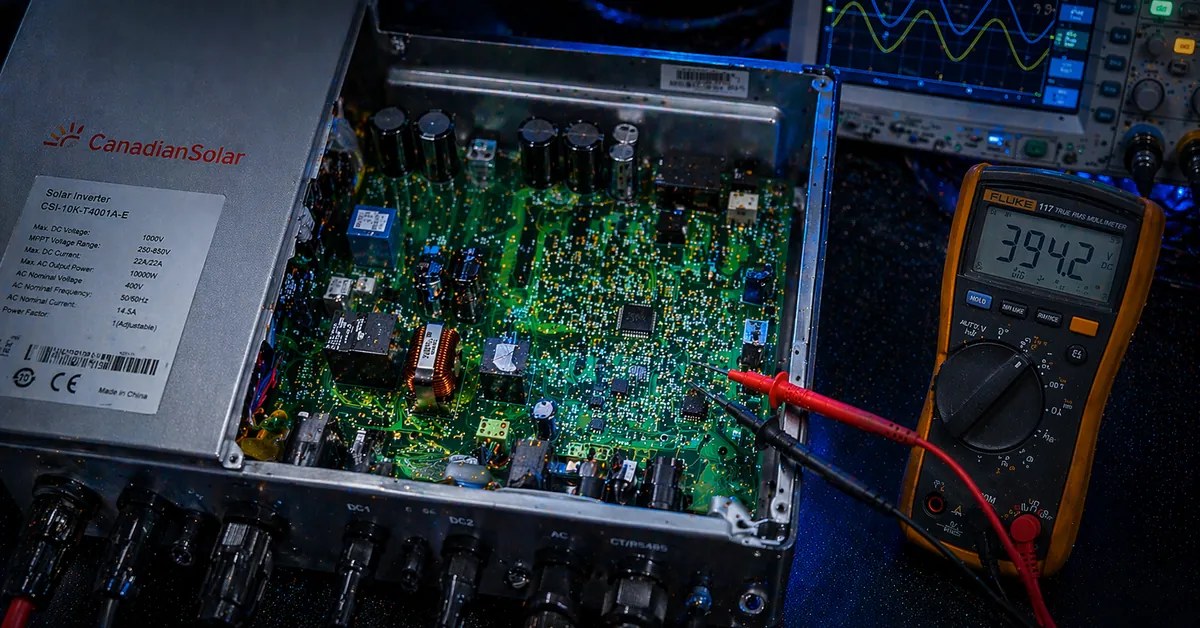

Na nossa bancada, esse erro chega com mais frequência entre outubro e março — o pico de irradiação solar no Brasil. O padrão que se repete: sistema em loteamento residencial, funcionando bem por meses, Falha 205 começando a aparecer sistematicamente entre 10h e 14h nos dias de maior geração. Nenhum defeito interno. O problema é a concentração de inversores injetando energia no mesmo transformador de distribuição ao mesmo tempo, elevando a tensão da rede acima do limite configurado. O inversor está correto. A rede é que está fora de padrão.

Quando é isso, o diagnóstico é um. Quando é defeito de medição, é outro. Sem medir, não dá para distinguir.

O que causa esta falha

O inversor monitora continuamente a tensão CA na saída. Quando essa leitura sai da janela de operação configurada, o equipamento desconecta por proteção e registra a falha. Nos modelos CSI-GTI da Canadian Solar, a Falha 205 mapeia para tensão de rede fora da faixa aceitável — tanto sobretensão quanto subtensão, dependendo do sentido do desvio.

Os limites seguem o ANEEL PRODIST Módulo 8: para rede 220 V monofásico, a faixa adequada vai de 201 V a 231 V. Fora dessa janela, a tensão é classificada como precária ou crítica, e o inversor é obrigado por norma a desconectar.

Dois grupos de causa:

Origem externa — rede da concessionária:

• Sobretensão por geração distribuída concentrada: dezenas de inversores injetando energia simultaneamente no mesmo ramal de baixa tensão elevam a tensão acima do limite superior. Problema mais frequente em bairros residenciais do interior de Minas Gerais e do interior paulista, onde a alta densidade de instalações solares supera a capacidade dos transformadores locais de absorver o fluxo reverso de energia
• Transformador de distribuição com tap inadequado para a carga local atual: configurado para uma demanda maior do que a real, a tensão em vazio pode ficar sistematicamente elevada, especialmente nos horários de menor consumo
• Ramal com condutores subdimensionados e baixa demanda simultânea: em propriedades rurais no Centro-Oeste, o condutor longo cria queda proporcional à corrente — quando a carga é baixa, a queda desaparece e a tensão sobe além do limite superior
• Transitórios de manobra na subestação: abertura e fechamento de bancos de capacitores gera pico de sobretensão que dura milissegundos, mas o inversor registra no histórico

Origem interna — circuito de medição:

• Divisor resistivo de leitura de tensão CA com resistores SMD fora de tolerância: componentes de alta resistência (na faixa de centenas de kilohms a megaohms) que envelhecem por ciclos térmicos repetidos e desviam o ponto de referência da medição
• Deriva no CI de referência do ADC da placa de controle (TL431 ou equivalente): o componente responsável pela tensão de referência do conversor analógico-digital sai de especificação após anos de operação em ambiente com variação térmica significativa
• Capacitor de filtro do circuito de medição com ESR elevado: não filtra os picos adequadamente, fazendo o ADC ler tensões distorcidas sem que a tensão real tenha mudado
• Mau contato nos terminais CA: oxidação ou aperto insuficiente cria resistência de contato que o sensor interpreta como variação de tensão na rede

Como identificar na prática

O primeiro passo não é abrir o inversor.

1. Consulte o histórico de eventos: Falha 205 aparecendo sistematicamente entre 10h e 14h aponta para sobretensão por geração distribuída no pico solar
2. Verifique se outros sistemas no mesmo ramal ou no mesmo transformador registram o mesmo código no mesmo horário — se sim, a causa é coletiva e está na infraestrutura da distribuidora
3. Meça a tensão CA nos terminais do inversor com multímetro calibrado no momento do erro ou logo depois
4. Compare a leitura do multímetro com o que o próprio inversor exibe no display ou no software de monitoramento: se o inversor mostra 237 V e o multímetro marca 221 V, o circuito de medição interno está errado
5. Para causa externa confirmada, instale registrador de qualidade de energia no quadro CA por 48 a 72 horas — o equipamento documenta as variações ao longo do tempo e fundamenta o protocolo junto à distribuidora
6. Inspecione os terminais CA do inversor: sinais de oxidação nos bornes, escurecimento por calor localizado, aperto abaixo do torque especificado no manual

A Falha 205 ocorrendo imediatamente na partida, independente do horário, aponta para circuito de medição interno. Nesse caso, a placa precisa ir para bancada.

O erro mais comum do mercado

A intervenção que a gente recebe junto com o inversor com mais frequência é essa: o técnico identificou a Falha 205, abriu o software de configuração, alargou a janela de tensão — e o equipamento voltou a operar. Caso encerrado.

Se a sobretensão é real, o inversor agora está operando fora da faixa de segurança definida pela ABNT NBR 16690 e pela ANEEL, injetando energia numa rede com tensão elevada. Se a causa é interna, o circuito de medição continua errado e vai reagir de forma imprevisível quando a tensão real estiver em estado crítico.

Ajustar o parâmetro sem medir não é solução. É desativar a proteção.

Quando o reparo é viável

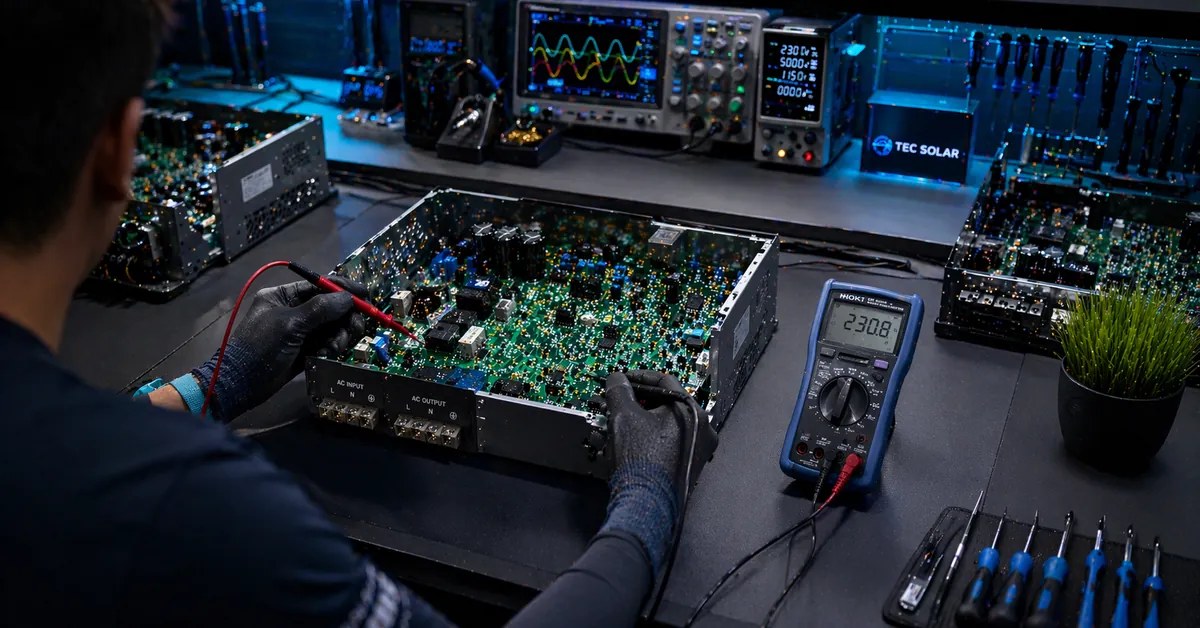

Causa interna confirmada? O reparo é direto.

O divisor resistivo usa resistores SMD de alta resistência, com tolerância de 1% ou melhor. Em regiões com variação térmica diária acentuada — como o semiárido nordestino ou o interior de Minas Gerais, onde a caixa do inversor pode oscilar 20°C entre o amanhecer e o pico da tarde — esse envelhecimento se acelera. Um desvio de 4% no valor nominal já é suficiente para deslocar a leitura do inversor para fora da faixa de operação.

Substituição dos resistores fora de tolerância, verificação do CI de referência ADC e reposição do capacitor de filtro com componente dentro de especificação — esse é o reparo. Custo de componentes abaixo de R$ 50. Custo de bancada para localizar e corrigir: raramente passa de R$ 400.

Os inversores Canadian Solar CSI-GTI entre 5 e 15 kW custam entre R$ 5.000 e R$ 13.000 novos. Não existe justificativa técnica ou financeira para substituir o equipamento sem abrir e medir a placa.

Se a causa for externa, o caminho é documentar com registrador de qualidade de energia e protocolar junto à distribuidora local. A ANEEL define prazo e responsabilidade da concessionária para adequar a tensão entregue ao consumidor. O laudo técnico é o que abre esse processo.

Conclusão

A Falha 205 é proteção ativa. Pode estar certa ou equivocada — depende do que a tensão está fazendo de fato. Medir antes de qualquer outra ação não é preciosismo técnico. É o único caminho que não gera outro problema no lugar do primeiro.

---
