Growatt SPH Híbrido: Erro de Bateria (BatVoltHigh/Low) — BMS ou Estágio de Carga?

O erro BatVoltHigh ou BatVoltLow no Growatt SPH Híbrido para o sistema sem aviso prévio. O inversor detecta que a tensão da bateria cruzou um limite — acima ou abaixo do configurado — e interrompe o ciclo de carga ou descarga imediatamente. Para o técnico no campo, a cena é conhecida: cliente sem backup, sistema travado, e a dúvida real é se o problema está no BMS da bateria ou no próprio estágio de carga do inversor.

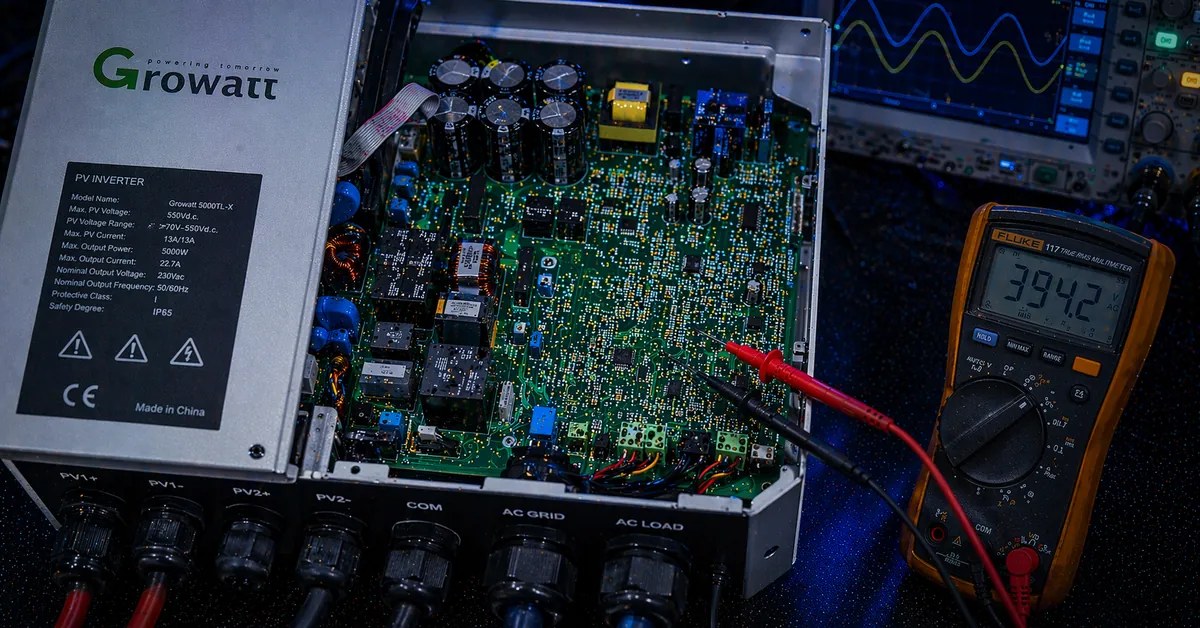

Na nossa bancada, esse erro chega com um padrão bem reconhecível: sistema instalado há menos de dois anos, banco de baterias de terceiro — não a ARK original da Growatt — e o integrador nunca ajustou os parâmetros de bateria além do padrão de fábrica. Às vezes o diagnóstico é só isso. Às vezes vai mais fundo.

O que causa esse erro

O Growatt SPH se comunica com o BMS da bateria via protocolo CAN bus ou RS485″>protocolo CAN bus ou RS485, dependendo do banco instalado. Por esse canal, o inversor recebe em tempo real a tensão do pack, o estado de carga (SOC) e os limites operacionais definidos pelo BMS.

O erro BatVoltHigh é acionado quando a tensão da bateria — seja pela leitura interna do inversor, seja pelo sinal enviado pelo BMS — ultrapassa o limiar máximo de carga. Em baterias LFP de 48 V nominal, esse limite fica tipicamente em torno de 58,4 V para o pack completo. Para bancos ARK 2.5H-A1 da própria Growatt, a faixa de operação vai de 47,2 V a 56,8 V. Acima disso, o BMS corta ou o inversor trava.

As causas diretas são quatro:

1. Parâmetros de bateria mal configurados no inversor — tensão máxima de carga ajustada acima do que o BMS do banco aceita. Acontece quase sempre quando se instala banco de terceiro sem editar o menu de configuração de bateria do SPH.
2. Desequilíbrio de células (cell imbalance) — uma célula sobe de tensão mais rápido que as outras durante a carga. O BMS detecta a sobretensão na célula individual e aciona o fault antes que o pack todo atinja o limite superior. A diferença de tensão entre módulos acima de 0,5 V já é sinal de alerta.
3. Falha no estágio de carga do inversor — o circuito de controle de carga perde a regulação e deixa a corrente ultrapassar o setpoint. A tensão sobe de verdade, sem que BMS ou parâmetros sejam os culpados. O Growatt documenta casos em que a tensão continua subindo mesmo com a corrente de carga em zero — sinal claro de estágio com defeito.
4. Sensor de tensão interno descalibrado — o banco está dentro dos limites, mas o circuito de amostragem de tensão do SPH lê um valor errado e trava por leitura falsa. Se a tensão exibida no LCD diverge da medição real na bateria, o problema está no circuito de medição, não no banco.

O BatVoltLow segue lógica inversa. Células envelhecidas que caem sob carga, parâmetro de corte de descarga configurado muito alto, ou perda de comunicação CAN que faz o inversor agir com base em SOC desatualizado. Qualquer um desses cenários aciona o erro sem que a bateria esteja realmente descarregada.

Como identificar na prática

O diagnóstico começa antes de tocar em qualquer parâmetro.

1. Acesse o menu de monitoramento em tempo real do SPH e anote a tensão da bateria exibida no display.
2. Meça a tensão DC diretamente nos bornes físicos da bateria com multímetro calibrado — sem passar pelo inversor.
3. Compare os dois valores. Divergência maior que 0,5 V indica sensor de tensão interno com problema ou falha no cabo de comunicação BMS.
4. Verifique o status do BMS no display ou LED da própria bateria. Erros de over-voltage ou under-voltage reportados pelo BMS confirmam que a causa está no banco ou nas células, não no inversor.
5. Leia os parâmetros no menu de configuração de bateria do SPH: `Bat Charge Voltage` e `Bat Discharge Stop Voltage`. Compare com os valores do datasheet da bateria instalada — especialmente se for banco de terceiro.
6. Verifique o cabo CAN bus: conector, pinagem correta e resistor de terminação de 120 Ω em cada extremidade do barramento. Um barramento sem terminação degrada o sinal mesmo com cabo novo, fazendo o inversor operar com leituras erráticas.
7. Em bancada: conecte uma fonte DC regulável no lugar da bateria. Simule tensões dentro dos limites configurados. Se o inversor travar sem que a tensão ultrapasse o limiar, o problema está no circuito de medição interno do equipamento.

Cada etapa elimina uma hipótese. Isso é o que diferencia diagnóstico de tentativa.

O erro mais comum do mercado

O técnico reseta o inversor. O erro some por algumas horas. Volta. Aí conclui que a bateria está com defeito e recomenda substituição.

Esse ciclo acontece porque resetar sem medir não é diagnóstico.

O Growatt SPH tem um menu de configuração de bateria que precisa ser ajustado manualmente quando o banco instalado não é a ARK. Com os valores de fábrica, o inversor pode operar com limites que não correspondem ao que o BMS do banco de terceiro aceita. O resultado é um BatVoltHigh crônico que não tem nada a ver com o estado real das células.

Outro erro recorrente: o técnico troca o cabo CAN e o problema continua. A terminação não foi verificada. O protocolo CAN exige resistor de 120 Ω em cada extremidade — sem isso o sinal degenera, e a comunicação falha mesmo com cabo novo.

Banco de baterias condenado por parâmetro errado. Acontece mais do que parece.

Quando o reparo é viável

Se a causa está no sensor de tensão interno do SPH ou no circuito de amostragem, o reparo é direto. Um Growatt SPH 5000 novo está na faixa de R$ 8.000 a R$ 12.000 no mercado brasileiro — o custo de reparo do circuito de medição ou do estágio de carga fica em outro patamar.

Se a causa está no BMS do banco, a análise muda conforme o modelo. BMS integrado pode ser trocado separadamente em muitos casos. Células com desequilíbrio severo — diferença acima de 0,5 V entre módulos — podem ser equalizadas ou substituídas, dependendo da arquitetura do banco.

Vale considerar o histórico de operação. Em regiões do Brasil com verões de temperatura elevada, como o Norte e o Centro-Oeste, bancos de baterias submetidos a ciclagem térmica intensa degradam células mais rápido. Isso muda a análise de viabilidade: equalização pode ser paliativa, não definitiva.

O que define o caminho é o diagnóstico antes de qualquer decisão. Sem isso, qualquer escolha — reparar ou substituir — é chute.

Conclusão

O BatVoltHigh e o BatVoltLow no Growatt SPH Híbrido têm causas distintas. Parametrização errada, desequilíbrio de célula, sensor descalibrado, estágio de carga com defeito — cada um tem diagnóstico específico, nenhum é resolvido com reset.

Se o inversor chegou até aqui sem medição, ainda tem decisão pela frente.
