Post 76 — Sungrow Err 063: Falha na Placa de Potência — IGBT ou driver danificado

O Sungrow Err 063 é um código de hardware. Não é alarme passageiro, não some com reset, não volta espontaneamente após alguns minutos de resfriamento. Ele indica que o circuito de proteção detectou uma condição de falha direta no estágio de potência e o inversor parou de operar.

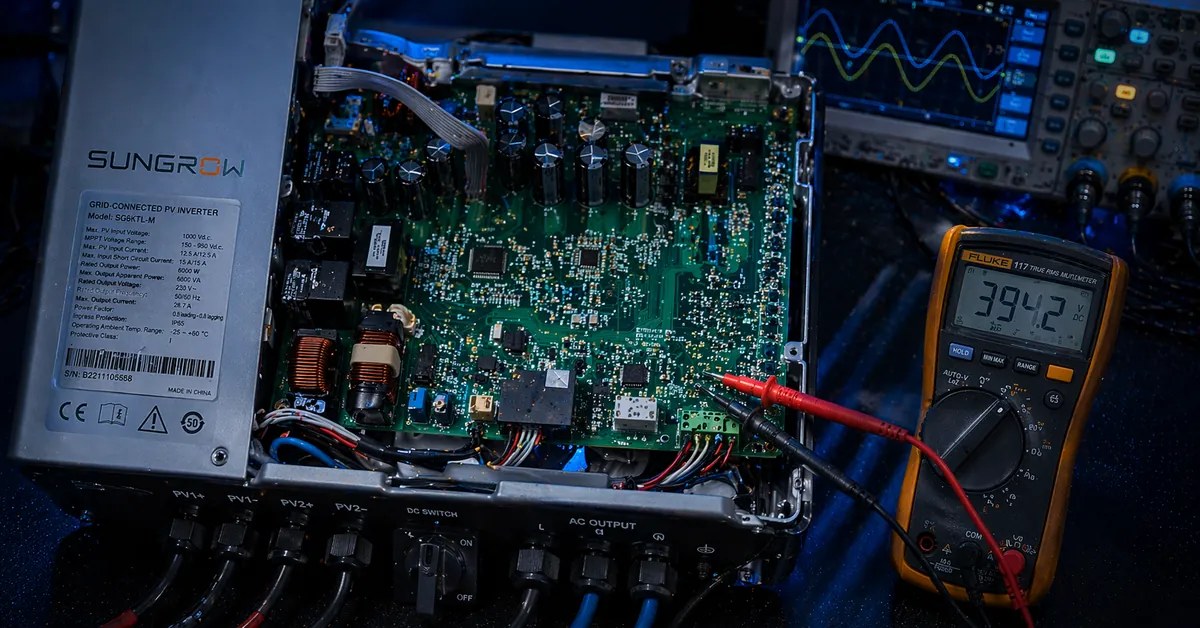

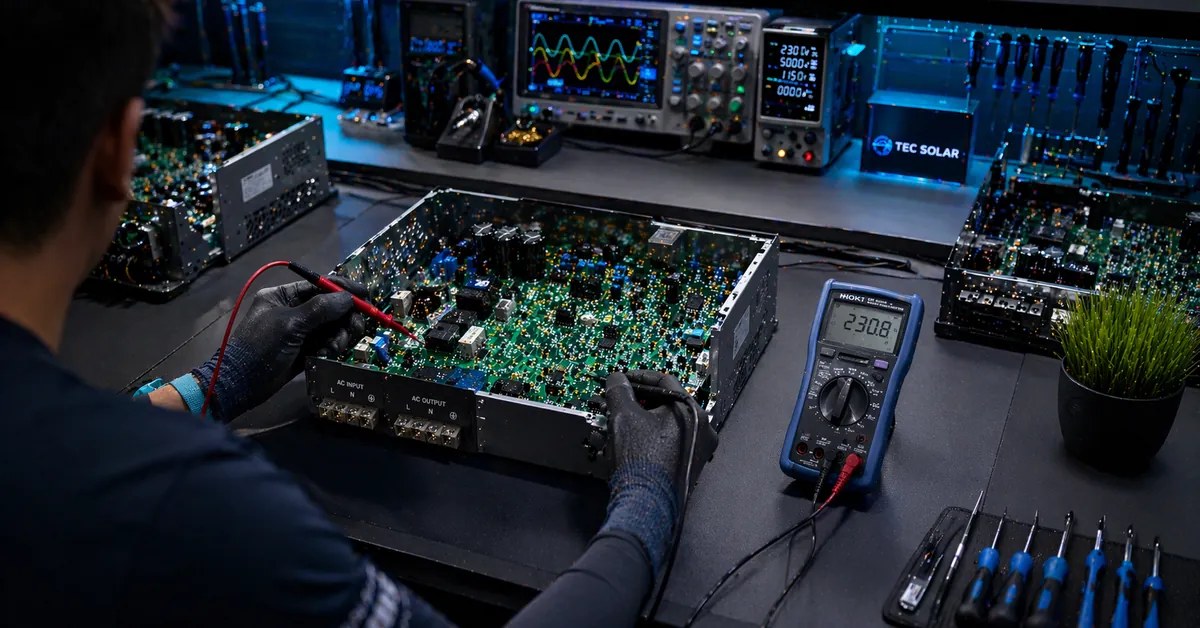

Na nossa bancada, o Err 063 chega com um padrão consistente: inversor parou de repente durante o dia, o técnico tentou resetar, o código voltou. Às vezes há cheiro de queimado. Às vezes a placa parece visualmente intacta. O que a gente aprende com os casos que chegam até nós é que a aparência da placa não diz nada sobre a extensão real do dano — só a medição fala.

O erro aponta para o estágio de potência, mas não especifica automaticamente se o problema está no módulo IGBT ou no circuito driver de gate. Essa distinção é o que define o diagnóstico, o custo e a viabilidade do reparo.

O que causa o Err 063 no Sungrow

O código 063 é disparado quando o sistema de monitoramento dos inversores Sungrow — séries SG-KTL e SG-K, entre outras — detecta condição anômala no estágio de potência. Os dois componentes que podem gerar esse código têm origem e diagnóstico completamente diferentes.

Falha no módulo IGBT:

O IGBT é o componente que executa o chaveamento em alta frequência para converter a tensão CC dos painéis em corrente alternada sincronizada com a rede. Quando entra em curto-circuito entre coletor e emissor, o circuito de proteção detecta corrente acima do limite de segurança e dispara o shutdown. O Err 063 é o resultado.

Os caminhos que levam o IGBT a esse ponto: surto de tensão no barramento DC por string mal dimensionada ou por descarga atmosférica sem proteção adequada no quadro CC; colapso térmico por operação prolongada com pasta térmica degradada ou dissipador obstruído por poeira; curto-circuito na saída CA que gera desaturação imediata no módulo antes que o disjuntor de proteção atue.

Em instalações no centro-oeste e nordeste do Brasil, onde a temperatura ambiente ultrapassa 40°C no verão e os inversores ficam em abrigos sem ventilação adequada, o caminho térmico para o colapso do IGBT é mais curto do que o manual técnico sugere. O estresse de junção acumulado ao longo das horas mais quentes do dia vai degradando o módulo de forma silenciosa até a falha.

Falha no driver de gate:

O driver de gate é o circuito que controla a comutação do IGBT: aplica +15 V no terminal Gate para condução e -8 V para bloqueio. Se o driver falhar — por dano no CI, capacitor de bootstrap aberto, ou resistor de gate fora de especificação — o IGBT não recebe o sinal correto. O sistema de monitoramento identifica a condição como falha no estágio de potência e dispara o mesmo Err 063.

O driver pode falhar sem destruir o IGBT. É o cenário menos óbvio e mais fácil de passar despercebido sem o equipamento certo.

Como identificar na prática

Desenergize completamente o inversor, espere no mínimo cinco minutos e confirme com multímetro que a tensão residual no barramento DC está abaixo de 10 V. Só depois toque na placa.

1. Medir resistência coletor-emissor de cada IGBT: valor próximo de zero ou continuidade direta indica curto-circuito. Módulo destruído.
2. Testar em modo diodo: Emissor→Coletor deve apresentar queda de diodo (~0,4 a 0,6 V); sentido inverso deve apresentar circuito aberto. Condução nos dois sentidos confirma curto interno.
3. Inspecionar visualmente a placa de potência: trilhas escurecidas no caminho coletor-emissor, manchas de arco no módulo, revestimento epóxi rachado ou bolhas no encapsulamento.
4. Com osciloscópio, verificar a saída do driver de gate em tentativa de partida controlada: a forma de onda deve apresentar pulsos em +15 V / -8 V com tempo de subida compatível com a frequência de chaveamento do modelo. Ausência de sinal ou amplitude incorreta confirma falha no driver — independente do estado do IGBT.
5. Medir o capacitor de bootstrap do driver: capacitor aberto interrompe a alimentação do driver do IGBT superior, causando disparo assimétrico na ponte e eventual Err 063 sem IGBT destruído.

— Esse ponto é frequentemente ignorado. Em inversores com três ou mais anos de operação, o capacitor de bootstrap é um dos primeiros a degradar silenciosamente.

6. Verificar o resistor de gate (Rg): desvio do valor especificado no datasheet aponta degradação no amortecedor de oscilação, que pode causar sobretensão transitória de comutação antes da falha total do módulo.
7. Verificar o CI driver: no Sungrow aparecem com frequência o HCPL-316J, IR2110 e variantes com proteção DESAT integrada. Trinca no encapsulamento ou pino com marca de calor confirmam dano direto no componente.

O erro mais comum do mercado

O técnico encontra o IGBT em curto, troca o módulo, o equipamento funciona, devolve. Duas semanas depois, o Err 063 volta. O módulo novo está destruído.

O driver de gate estava entregando sinal incorreto antes da troca. O módulo novo foi submetido ao mesmo padrão de chaveamento anômalo que destruiu o original. Causa raiz intocada, resultado idêntico.

Trocar IGBT sem verificar o driver com osciloscópio não é diagnóstico — é tentativa com data de expiração.

O segundo erro frequente vai na direção oposta: o técnico recebe o equipamento, mede a continuidade coletor-emissor, confirma curto no IGBT, e informa que a placa de potência está destruída e o reparo não compensa. O equipamento vai para descarte. Tinha IGBT em curto e driver íntegro: reparo de bancada com custo de 15 a 20% do valor de um inversor novo.

Quando o reparo é viável

IGBT em curto, driver íntegro: o cenário mais simples. Substituição do módulo, verificação e reposição da pasta térmica entre módulo e dissipador, recomissionamento com carga controlada. O módulo IGBT para inversores Sungrow de 3 a 8 kW representa entre 10 e 18% do preço de um equipamento novo. Financeiramente, não existe argumento para substituição nesse caso.

Driver com falha, IGBT íntegro: substituição do CI driver, verificação do capacitor de bootstrap e do resistor de gate. Custo de componentes abaixo do cenário anterior. Mais trabalhoso tecnicamente para identificar, mas mais barato para executar.

IGBT e driver com falha simultâneos: ocorre quando o IGBT falhou de forma abrupta e a corrente de curto destruiu o CI driver antes que a proteção atuasse. Reparo ainda viável, mas exige verificação se o percurso da corrente danificou trilhas da placa de potência ou atingiu o shunt de medição de corrente.

O limite de viabilidade aparece quando o curto percorreu trilhas principais da placa, danificou o conector de barramento ou alcançou a placa de controle. Nesses casos, o diagnóstico precisa mapear o percurso completo do dano antes de qualquer decisão. Ainda não tem resposta automática para isso — depende do que você vai encontrar na placa quando abrir e medir.

Conclusão

O Err 063 é um código com localização precisa: estágio de potência do inversor. O que ele não informa é se o problema está no IGBT, no driver, ou nos dois. Essa resposta só aparece com as medições corretas feitas no lugar certo.

Osciloscópio antes de componente. Diagnóstico antes de orçamento.
