WEG E003: Subtensão CC — painel insuficiente, sombra ou defeito interno?
O erro E003 do inversor WEG traduz uma condição simples: a tensão CC no barramento de entrada caiu abaixo do mínimo que o MPPT consegue rastrear. O código é direto. O problema raramente é.
Na nossa bancada, esse erro chega com um padrão quase sempre igual: inversor instalado corretamente, funcionou por meses, começou a falhar nas horas mais quentes do dia. Técnico verifica o display, registra o E003, mede a tensão na string às 14h, tudo dentro do esperado — e não encontra nada. O equipamento reinicia. Dois dias depois, mesmo erro, mesmo horário.
O que acontece nesse padrão não é coincidência. É física de semicondutor combinada com um circuito de medição que pode derivar. Vamos dissecar.
O que o inversor WEG está medindo — e onde isso falha
A tensão CC de entrada é monitorada por um divisor resistivo de alta impedância conectado ao barramento positivo e negativo. O sinal passa por um condicionador analógico e vai para o ADC do DSP de controle. Quando o firmware lê tensão abaixo do limiar mínimo do MPPT — que varia conforme o modelo, ficando entre 100 V e 200 V na linha residencial WEG —, a inversão para CA é bloqueada e o E003 é registrado.
Existem quatro caminhos para chegar nessa leitura baixa:
String subdimensionada ou calculada sem margem de temperatura
Módulos de silício policristalino e monocristalino têm coeficiente de temperatura de tensão negativo — entre –0,30%/°C e –0,45%/°C para Voc. No Centro-Oeste e no Nordeste brasileiro, onde módulos montados em telhados de cerâmica chegam a 70 °C no pico do dia, a tensão de circuito aberto de cada módulo cai em até 18 V em relação ao valor STC. Uma string dimensionada “no limite” do Vmin MPPT em condições ideais pode ficar abaixo do limiar a 70 °C de módulo.
Sombreamento parcial — o vilão não óbvio
Um único módulo sombreado ativa os diodos de bypass internos, “cortando” grupos de células da série. Esse corte reduz a tensão total da string de forma não linear. Uma sombra de meio metro quadrado — de uma caixa d’água, de um galho, de uma antena de TV — pode tirar 40 V a 60 V de uma string inteira.
É o tipo de problema que não aparece na inspeção visual rápida.
Conector MC4 com resistência de contato elevada
Crimp irregular, oxidação no pino ou encaixe incompleto geram queda de tensão série proporcional à corrente. Nos picos de geração — quando a string está entregando 8 A a 10 A — a queda em um único MC4 defeituoso pode ser suficiente para disparar o E003. Em irradiância baixa, o mesmo conector passa despercebido.
Defeito no divisor resistivo de medição interno
Esse é o cenário que mais gera diagnóstico errado. Um dos resistores SMD do divisor deriva de valor por envelhecimento acelerado, por surto de tensão ou por umidade que penetrou no gabinete. O inversor passa a ler tensão abaixo do real — a string pode estar gerando 180 V normais enquanto o firmware enxerga 130 V e bloqueia a operação.
Como identificar na prática
Antes de concluir qualquer coisa, faça as medições na ordem abaixo:
- Com irradiância direta no momento da falha, meça a tensão CC diretamente nos bornes de entrada do inversor — positivo para negativo, multímetro DC, escala adequada.
- Calcule a tensão esperada da string com correção de temperatura: Voc_real = Voc_STC × [1 + (coef_temp × (T_módulo – 25))]. Para módulo a 65 °C com Voc de 44 V e coeficiente de –0,35%/°C: 44 × [1 + (–0,0035 × 40)] = 44 × 0,86 ≈ 37,8 V por módulo.
- Percorra toda a string inspecionando cada MC4: encaixe com travamento mecânico completo, pino sem oxidação (cobre limpo, sem tom esverdeado ou escuro).
- Meça a corrente da string com alicate amperímetro DC. Corrente significativamente abaixo do Isc esperado para aquela irradiância aponta sombreamento ou módulo com defeito interno.
- Se a tensão medida externamente está dentro do esperado e o E003 persiste, o problema é interno — o inversor precisa de bancada.

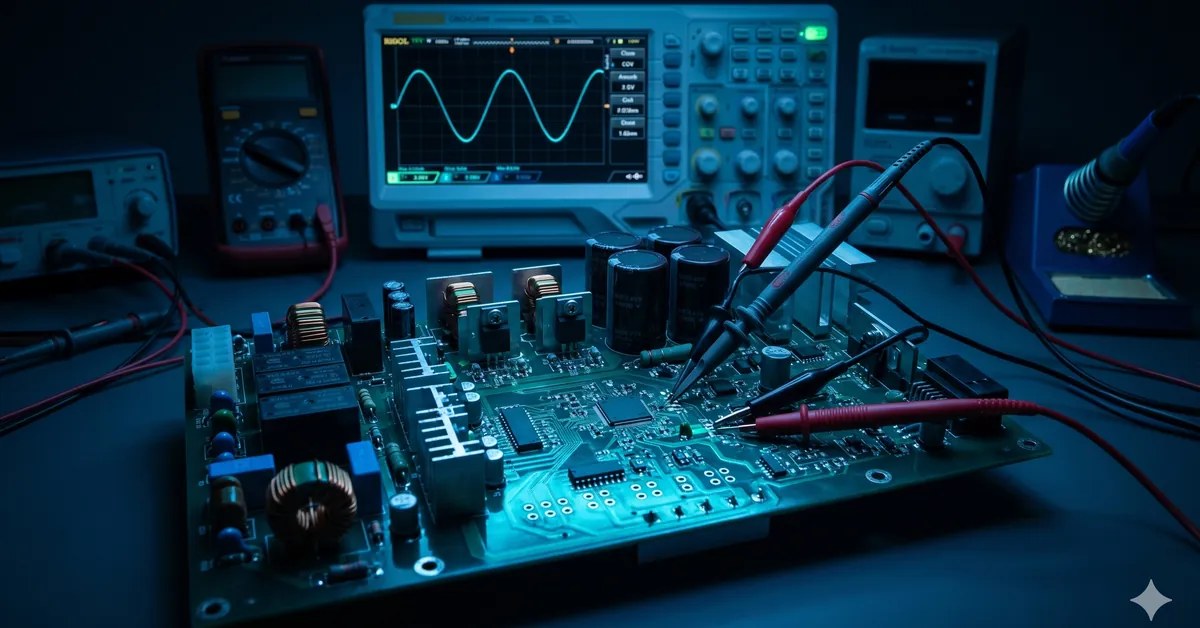

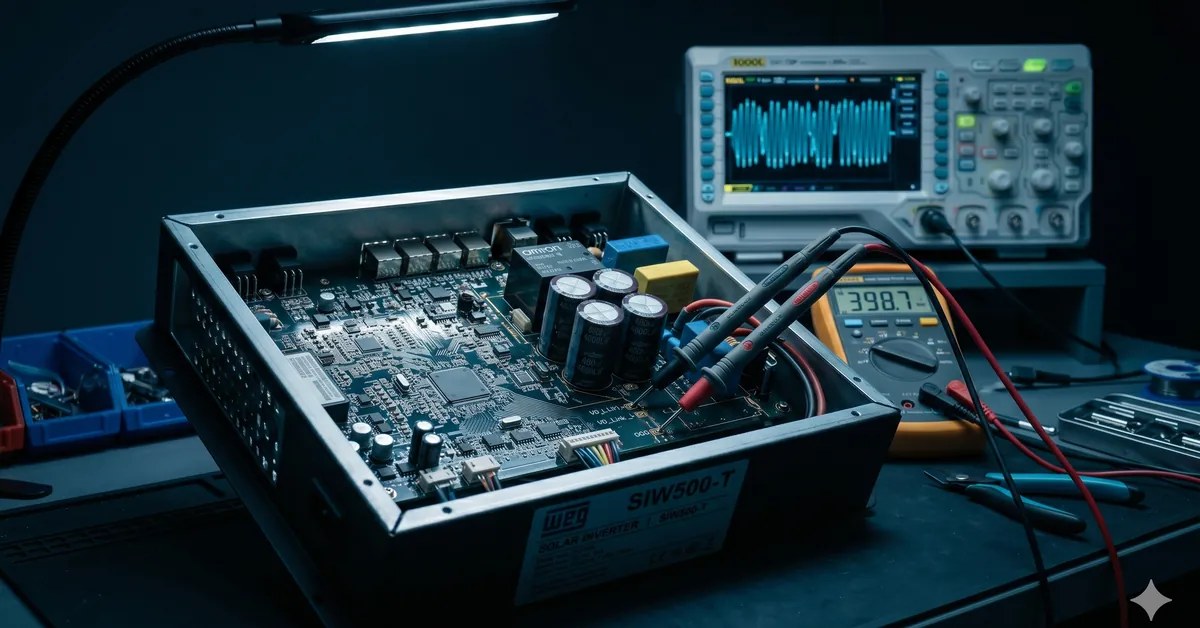

Com o equipamento aberto:
- Meça a tensão diretamente no barramento CC interno, antes do capacitor de barramento, e compare com a leitura nos bornes externos. Divergência maior que 5% indica problema no circuito de entrada ou no divisor resistivo.
- Localize o divisor resistivo de medição de tensão CC na placa de controle — geralmente resistores de valor alto em série (da ordem de centenas de kΩ a MΩ) entre o barramento e o pino de ADC.
- Meça cada resistor do divisor fora do circuito. Compare com o valor de referência no esquema elétrico WEG (disponível no manual técnico ou a pedido).
O erro mais comum do mercado
A maior parte dos casos de E003 que chegam até a TEC Solar passou por pelo menos uma tentativa de diagnóstico antes. O fluxo costuma ser esse: técnico mede a tensão externamente, vê que está normal, e conclui que o problema é interno. O equipamento vai para assistência, onde atualizam o firmware — que não tem relação alguma com o circuito analógico de medição — e devolvem com laudo “sem defeito encontrado”.
O detalhe que ninguém mede: a tensão que o firmware lê versus a tensão real no barramento. Essa comparação exige abrir o equipamento e acessar o ponto certo no circuito. Sem isso, o diagnóstico é sempre incompleto.
O segundo erro recorrente: substituir o inversor inteiro com a justificativa de que “a string está boa, deve ser problema do equipamento”. Em muitos casos, o reparo do divisor resistivo ou do circuito de condicionamento sai por menos de R$ 500. O inversor novo fica entre R$ 3.500 e R$ 6.000 dependendo da potência. A diferença não precisa de muita análise.
Quando o reparo é viável
Se o E003 vem de defeito no circuito de medição — e não de dano no estágio de potência —, o reparo é tecnicamente viável na maioria dos casos.
Cenários reparáveis:
- Resistor SMD derivado no divisor de medição: substituição pontual com solda SMD fina
- Capacitor de filtro de sinal com ESR elevado causando leitura instável sob carga: troca do componente
- Trilha danificada por surto de tensão com queima localizada: jumper de trilha + reposição do componente afetado
- Conector de entrada com terminal oxidado: limpeza química e recuperação do contato
O reparo deixa de ser viável quando o surto que danificou o circuito de medição também atingiu o barramento de potência — queimando IGBTs, capacitores de barramento ou a placa de gate driver. Nesses casos, o custo de peças pode se aproximar do valor de um inversor novo.
Critério rápido de triagem: se o E003 aparece com a string completamente desconectada, o problema é definitivamente interno. Se aparece apenas sob geração, a string ainda é suspeita primária.
Ainda assim, mesmo com string suspeita, o circuito de medição interno precisa ser validado antes de qualquer conclusão final.
Conclusão
E003 tem quatro causas possíveis e duas localizações completamente distintas — uma no campo, uma dentro do equipamento. Diagnosticar como “problema de painel” ou “defeito do inversor” sem medir os dois lados é suposição com custo alto.
