Canadian Solar Falha 117: Falha de Isolamento — cabo ou painel com isolamento ruim
A Canadian Solar Falha 117 é um dos erros de isolamento mais frequentes que chegam até nós — e também um dos mais mal diagnosticados no campo. Quando o display exibe esse código, o inversor sinalizou que a resistência de isolamento da malha CC caiu abaixo do limite mínimo aceitável. O equipamento não pifou. Ele detectou um risco real e se protegeu.
Na nossa bancada, esse erro chega com uma história quase sempre igual: o técnico trocou o inversor, o novo foi instalado, e dois dias depois o mesmo código voltou. O problema nunca estava no inversor. Estava no cabo roteado sob a laje ou no painel com backsheet deteriorada que ninguém tinha verificado.
O que causa a Falha 117
Os inversores Canadian Solar das séries CSI-GR e CSI-T monitoram continuamente a resistência de isolamento da malha CC por meio de um circuito interno chamado IMD (Isolation Monitoring Device). Esse circuito injeta uma tensão de referência no barramento e mede qualquer corrente que retorne pelo condutor de aterramento. Quando a impedância cai abaixo de aproximadamente 100 kΩ — o limiar varia por modelo e configuração — o inversor desliga o estágio de potência e registra a Falha 117.
As origens mais comuns no campo são estas:
- Cabo CC com isolamento perfurado ou desgastado — abrasão em passagens por borda de calha, telha cerâmica ou parafuso exposto é o caso mais frequente
- Backsheet rachada ou delaminada no painel solar — a umidade infiltra pela microfissura e cria caminho resistivo entre a célula e o frame metálico aterrado
- Junction box com vedação rompida — infiltração de água no bloco de diodos ou nos bornes cria uma conexão resistiva com o terra que o inversor detecta facilmente
- Conector MC4 mal crimpado — pino fora de posição ou vedação de borracha danificada abre caminho para umidade nos bornes energizados
- PID em estágio avançado — em sistemas com barramento acima de 600 V e sem compensador, o processo de degradação por tensão induzida pode comprometer o isolamento de painéis específicos
- Falso positivo do circuito IMD na placa de controle — capacitor de desacoplamento com derivação ou resistor de medição fora de especificação faz o inversor acusar falha mesmo com o sistema externo saudável
Esse sexto caso é o menos óbvio e costuma aparecer quando todos os testes externos já foram feitos e o erro persiste. Ainda não existe resposta rápida para ele. Depende do que você vai encontrar na placa.
Como identificar na prática
O diagnóstico começa com o megohmmeter. Não com o multímetro.
O multímetro aplica no máximo 9 V na medição de resistência. A tensão de operação de um string de 10 painéis em série está entre 300 V e 600 V. Uma falha de isolamento que só se manifesta sob tensão real é completamente invisível para o multímetro.
O procedimento correto:
- Desligar o inversor e aguardar a descarga do barramento CC
- Desconectar todos os strings do inversor ao mesmo tempo — não um por vez
- Aplicar 500 VDC com megohmmeter entre positivo e terra de cada string individualmente, depois entre negativo e terra
- Valor mínimo aceitável: 1 MΩ conforme IEC 62109-1. Qualquer leitura abaixo disso exige investigação
- Identificar qual string está com leitura baixa e, dentro dele, isolar painel por painel para localizar o ponto exato
- Percorrer fisicamente todo o trajeto dos cabos CC daquele string — prestar atenção a pontos onde o cabo dobra, passa por metal exposto ou fica sem proteção mecânica
- Abrir cada junction box do string suspeito e verificar umidade, oxidação nos bornes e integridade visual dos diodos de bypass
Em instalações no Norte e no Nordeste do Brasil — onde a umidade relativa é alta mesmo nas épocas secas e a amplitude térmica diária é menor — o padrão de infiltração é diferente. A água não seca durante o dia. O erro de isolamento tende a ser constante em vez de intermitente. Isso muda a prioridade do diagnóstico: em vez de suspeitar primeiro de condensação, suspeite de penetração por fissura permanente.
Se todos os strings passarem na medição com o megohmmeter e o erro persistir com o inversor reconectado, o problema é interno.
O erro mais comum do mercado
O erro é não usar o megohmmeter.
Diagnóstico de isolamento CC com multímetro não tem validade técnica em sistemas fotovoltaicos. Ponto.
O segundo equívoco mais frequente é testar um único string, não encontrar nada, e concluir que o problema é o inversor. A Falha 117 é disparada por qualquer ponto da malha CC conectada ao barramento — um único cabo com isolamento degradado em qualquer string é suficiente para travar o sistema inteiro. O procedimento correto exige desconectar todos os strings e testá-los individualmente, sem exceção.
O terceiro erro, menos óbvio, é ignorar os conectores MC4. Em instalações feitas com pressa ou por equipes sem treinamento específico, o MC4 mal crimpado ou sem o travamento mecânico completo é frequente. O pino fora de posição cria um caminho de alta impedância que piora progressivamente com o calor e a umidade. No campo, parece um defeito aleatório e intermitente.
Quando o reparo é viável
Quando o problema está no sistema externo, o reparo é quase sempre viável e direto:
- Substituição de trecho de cabo CC danificado: custo de material mais mão de obra, frequentemente abaixo de R$ 500
- MC4 com vedação comprometida: custo de conector novo é irrisório; o tempo de diagnóstico e localização é o maior custo
- Painel com backsheet deteriorada: depende se há garantia ativa — alguns fabricantes cobrem, muitos não, especialmente em módulos com mais de cinco anos
- Painel com PID avançado: tratamento possível com equipamento específico, mas a relação custo-benefício precisa ser avaliada caso a caso

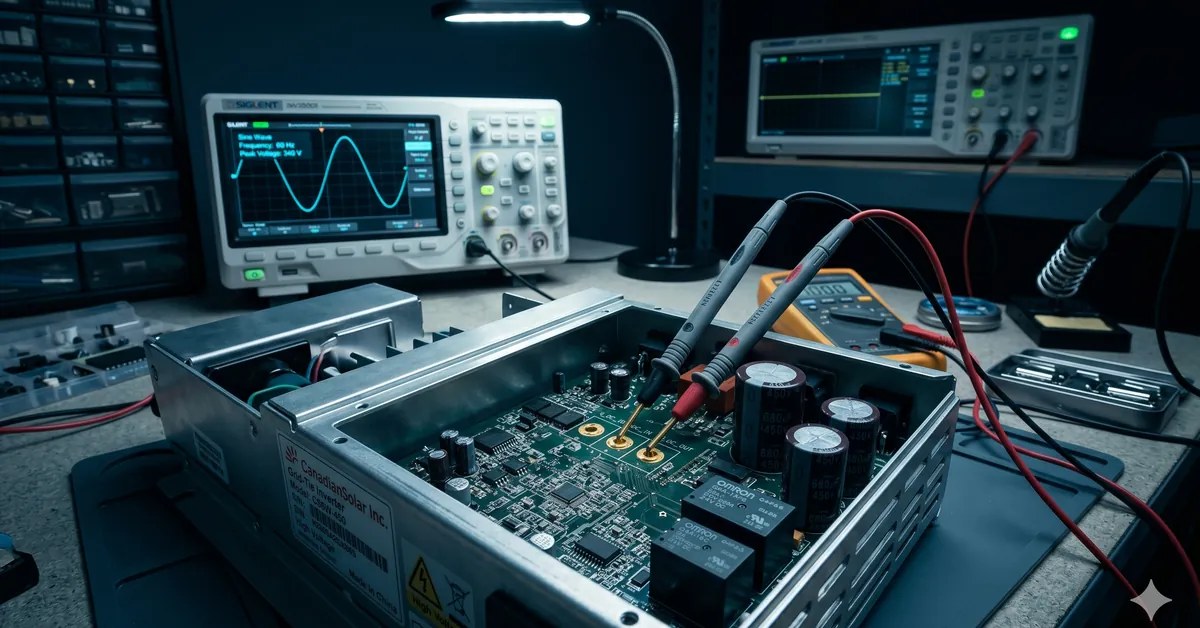

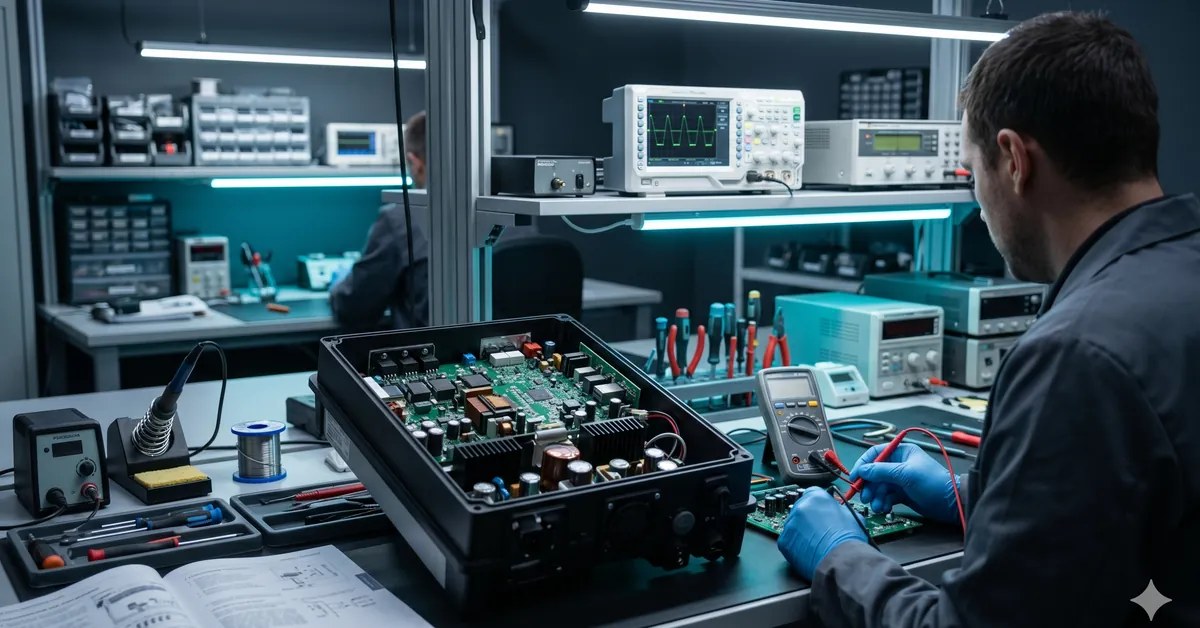

Quando o problema é interno ao inversor, o diagnóstico em bancada define o caminho. Se o defeito estiver nos componentes do circuito IMD — resistores de medição SMD derivados, capacitores de referência com ESR elevado, amplificador de instrumentação com offset fora do especificado —, o reparo eletrônico é executável. Custo típico na TEC Solar: entre R$ 400 e R$ 700.
Um inversor Canadian Solar de 3 a 5 kW novo sai por R$ 3.000 a R$ 5.000. Condenar sem diagnóstico é uma decisão financeira ruim antes de qualquer coisa.
Conclusão
A Falha 117 não é defeito do inversor na maior parte dos casos. O inversor está funcionando como foi projetado para funcionar: monitorando o isolamento e parando quando encontra risco.
O problema está em algum ponto entre os painéis e o barramento CC. Pode ser óbvio na primeira inspeção, pode ser difícil de encontrar.
