Capacitor de barramento CC: degradação, ESR alto e quando trocar

O capacitor de barramento CC não tem código de erro próprio. Quando ele começa a falhar, o inversor avisa em outros termos: “bus voltage fault”, “DC overvoltage”, “overcurrent protection” — mensagens que apontam para outra direção e deixam a causa real escondida.

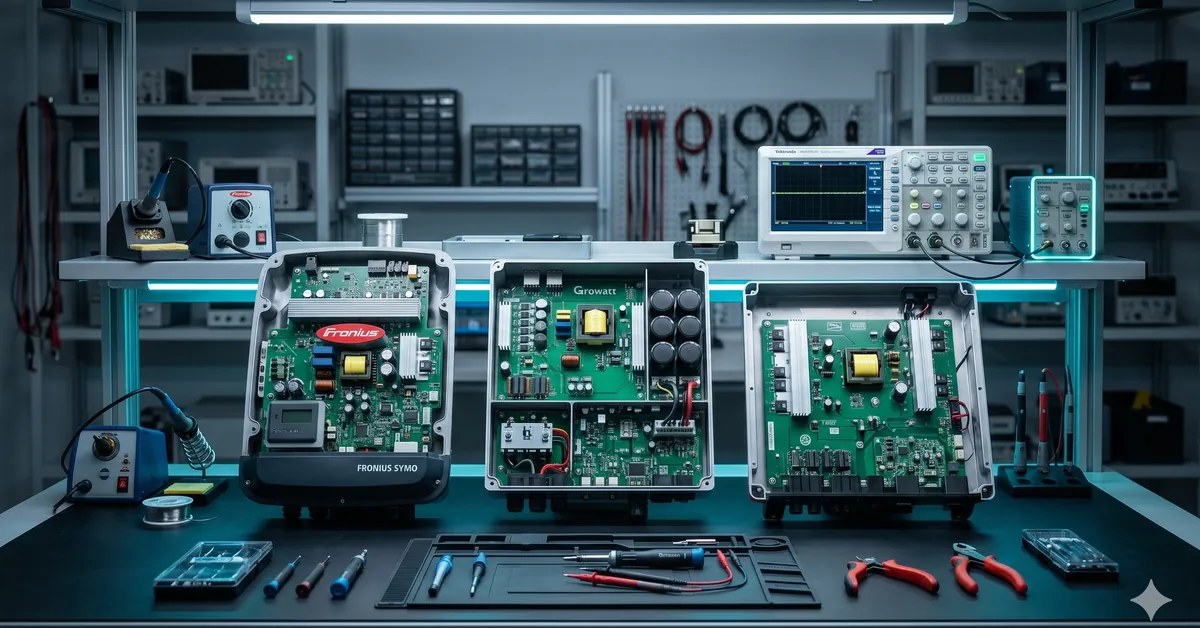

Na nossa bancada, esse padrão chega com uma história quase sempre igual: o equipamento funcionava bem no inverno, começou a dar trip esporádico no verão e voltou ao normal depois de resfriar. Técnicos que não reconhecem esse comportamento tendem a trocar o inversor inteiro — ou, pior, devolver o equipamento ao cliente sem chegar à causa real. Já recebemos inversores condenados por essa falha onde o custo do reparo ficou abaixo de R$ 500. O aparelho novo teria saído por R$ 5.000.

O que causa esse problema

O capacitor de barramento CC fica posicionado entre o estágio de entrada e as pontes de IGBTs. Sua função é dupla: suavizar o ripple de corrente que vem dos painéis fotovoltaicos e estabilizar a tensão do barramento durante as comutações de alta frequência.

O principal mecanismo de degradação é o aumento do ESR (resistência série equivalente). Em capacitores eletrolíticos de alumínio — os mais comuns em inversores de geração mais antiga — o eletrólito interno vai secando com o tempo e com o calor. À medida que o eletrólito perde volume, a resistência interna sobe. Com ESR elevado, o capacitor passa a dissipar mais calor durante a operação, e esse calor acelera ainda mais o envelhecimento. É uma degradação que se retroalimenta.

Junto com o ESR, a capacitância efetiva cai. Quando desce abaixo de 80% do valor nominal, o filtro não faz mais o que deveria. O ripple de tensão no barramento aumenta, e o inversor começa a ver variações que os algoritmos de controle interpretam como falha de rede ou sobretensão.

Quatro fatores aceleram esse processo no contexto brasileiro:

• Temperatura ambiente elevada, principalmente nas regiões do Cerrado, Semiárido e Norte — onde o inversor opera próximo ao limite térmico durante boa parte do ano
• Instalações sem ventilação adequada: caixas metálicas fechadas, paredes expostas ao sol, locais sem circulação de ar
• Ciclos térmicos diários intensos: o capacitor aquece quando o sol nasce, resfria à noite — todos os dias, por anos a fio
• Qualidade de rede ruim, com variações de tensão que elevam o ripple de corrente e estressam o dielétrico

A vida útil nominal de um capacitor eletrolítico de 85 °C é de 10.000 a 15.000 horas em temperatura máxima. Nas condições de campo que a gente vê no interior do Brasil, essa expectativa cai.

Como identificar

A inspeção visual é o ponto de partida. Um capacitor em processo de falha pode mostrar o topo levemente abaulado, resíduo de eletrólito ao redor da base ou marcas de calor no corpo. Nem sempre é visível. Por isso a medição é insubstituível.

1. Medidor de ESR dedicado — conecta nos terminais do capacitor sem dessoldá-lo em modelos que operam in-circuit. Valor de ESR acima de 3 a 5 vezes o nominal indica degradação significativa. É o passo mais rápido e mais barato.
2. LCR meter — mede capacitância e ESR com precisão. Capacitância abaixo de 80% do valor de plaqueta é critério objetivo de substituição, independente do visual.
3. Osciloscópio no barramento CC — ripple de tensão acima de 2 a 3% da tensão nominal, com carga aplicada, indica que a capacitância efetiva não está cumprindo a função de filtro.
4. Câmera termográfica — identifica ponto quente localizado na região dos capacitores durante operação. Não fecha o diagnóstico sozinha, mas direciona a busca.
5. Histórico de comportamento — trip em dias quentes, melhora depois de resfriar, piora gradual ao longo dos meses. Esse dado vale mais do que qualquer leitura isolada.
6. Medição de resistência de isolamento — descarta painel ou cabeamento CC como causa antes de abrir o equipamento.

Um único dado isolado pode enganar. O conjunto fecha o diagnóstico.

Quando é falha eletrônica interna

Nem toda instabilidade no barramento CC vem do capacitor. Antes de concluir, é preciso descartar outras causas:

• Sobretensão de string — painel ou conjunto fora do dimensionamento adequado
• Falha no circuito de pré-carga, que não limita adequadamente a corrente de inrush
• IGBT com falha parcial, gerando ondulação assimétrica no barramento

A diferença está no padrão de comportamento. Se o inversor dispara em temperatura normal e irradiância baixa, o capacitor provavelmente não é o culpado. Se a falha surge progressivamente com calor e carga alta, e desaparece ao resfriar, o capacitor entra como principal candidato.

Na bancada, a medição direta fecha o diagnóstico. Sem ela, qualquer conclusão é suposição.

Vale a pena consertar?

Na maioria dos casos, sim. Com folga.

Um capacitor de barramento de 1000 µF / 450 V — tamanho comum em inversores de 3 a 5 kW — custa entre R$ 40 e R$ 90 por unidade, dependendo do fabricante e especificação. Um inversor típico tem de 2 a 6 capacitores de barramento. O custo de componentes fica na faixa de R$ 150 a R$ 450.

Com mão de obra especializada — dessoldagem de componentes de grande porte, verificação do circuito de pré-carga antes da energização, teste de carga após substituição — o reparo total fica entre R$ 400 e R$ 1.000.

Um inversor de 5 kW novo sai por R$ 3.500 a R$ 6.000. A diferença se paga sozinha.

Um ponto técnico que define a viabilidade do reparo: ao substituir, troque todos os capacitores do barramento de uma vez, não só o que está com ESR mais alto. Capacitores do mesmo lote envelhecem juntos — se um chegou ao limite, os outros estão chegando. Substituir somente o pior é adiar o problema por alguns meses.
