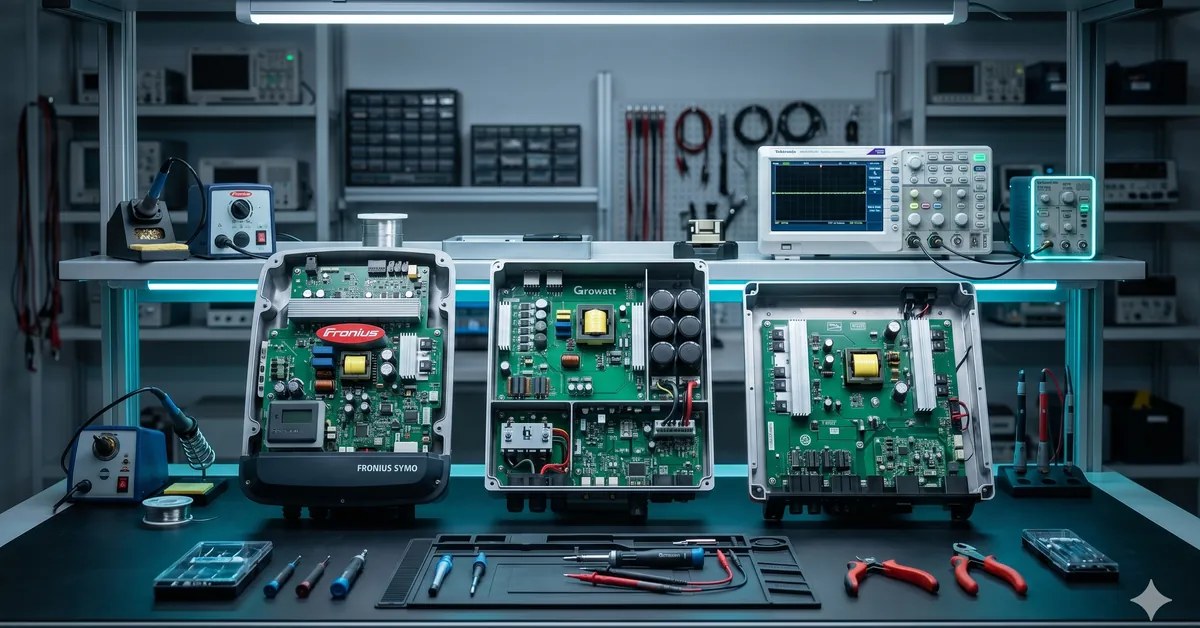

Inversor SOLAR em bancada técnica para diagnóstico eletrônico — TEC Solar

Circuito de pré-carga em inversores: o que é, como falha e como diagnosticar

O circuito de pré-carga em inversor solar é um dos componentes mais ignorados em campo — e um dos primeiros a ser confundido com defeito grave na placa de potência. Quando falha, o inversor não sai da inicialização, exibe erro de barramento CC ou fica em loop de reinicialização sem código de falha claro no display.

Na nossa bancada, esse problema chega disfarçado de diagnóstico encerrado. O técnico de campo relatou “erro de tensão no barramento”, mediu a geração dos painéis — tudo certo —, e concluiu que a placa de potência estava comprometida. Em sistemas instalados no interior de Minas e no sertão baiano, onde o inversor opera com temperatura interna acima de 65°C todos os dias, o resistor de pré-carga sofre envelhecimento acelerado. O padrão se repete.

O que causa esse problema

Quando o inversor é energizado, os capacitores eletrolíticos do barramento CC“>capacitores eletrolíticos do barramento CC estão completamente descarregados. Um capacitor descarregado, nos primeiros instantes após receber tensão, comporta-se como curto-circuito. Se o relé principal fechasse diretamente sobre esses capacitores vazios, a corrente de inrush atingiria picos na faixa de centenas ou milhares de ampères em poucos milissegundos.

Esse pico faz três coisas simultâneas: solda os contatos do relé, danifica os capacitores por estresse de corrente repetido, e pode arrastar os IGBTs do estágio de potência na mesma pancada.

O circuito de pré-carga resolve isso colocando um resistor em série antes que o relé principal feche. A corrente flui pelo resistor, os capacitores carregam de forma controlada, e só quando a tensão no barramento chega ao threshold definido pelo firmware — normalmente entre 90% e 95% da tensão nominal CC — o microcontrolador aciona o relé de bypass, curto-circuitando o resistor. O sistema entra em operação.

Essa sequência dura entre 2 e 5 segundos. Qualquer ponto que falhe nela aborta a partida.

Os pontos de falha mais comuns são:

  • Resistor de pré-carga com circuito aberto por envelhecimento ou ciclos excessivos de energização
  • Relé de bypass com contatos soldados, impedindo o fechamento no momento correto
  • NTC de inrush com resistência fora do especificado por degradação térmica acumulada
  • Circuito de sensoriamento de tensão CC com divisor resistivo derivado, enviando leitura incorreta ao microcontrolador
  • Relé principal com contatos abertos que não fecha após a pré-carga completar
  • Falha no firmware de temporização — o microcontrolador aborta antes de o threshold ser atingido

Como identificar

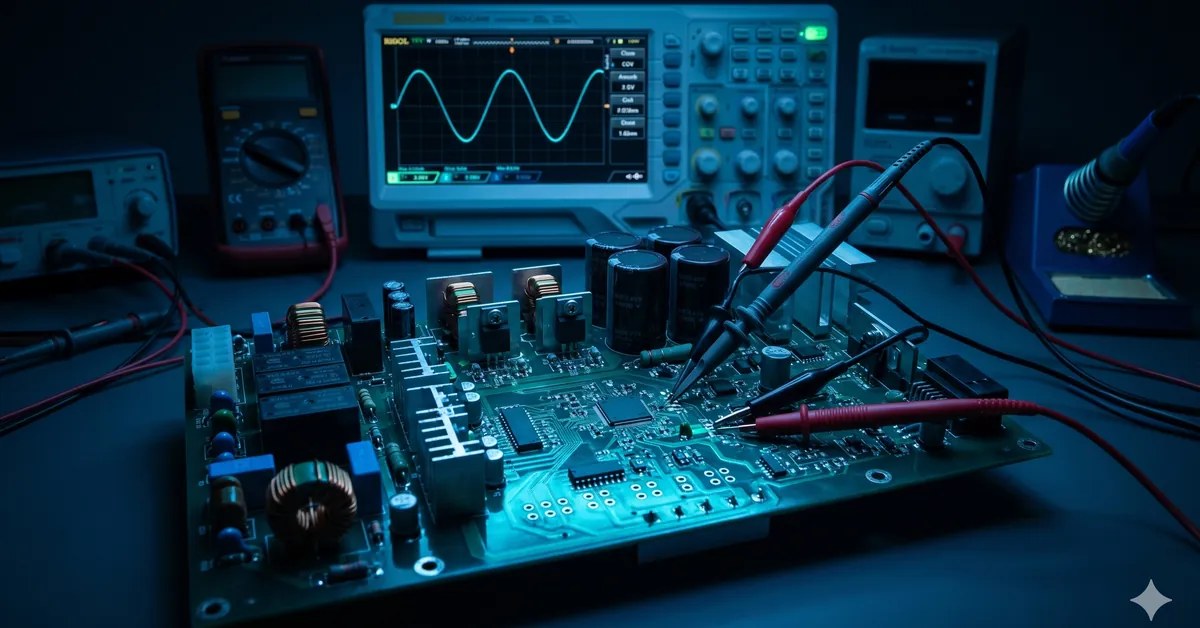

Placa eletrônica de inversor solar em diagnóstico técnico na bancada da TEC Solar
Fig. 2 — Detalhe da placa eletrônica durante diagnóstico em nível de componente

Esse não é o tipo de defeito que deixa componente carbonizado na placa. A maioria das falhas de pré-carga é silenciosa.

O que a gente vê na prática é o inversor tentando partir, a tensão do barramento CC subindo até 60 ou 70% do valor nominal, e então abortando com timeout ou erro de bus undervoltage. O instrumento certo para ver isso é o osciloscópio nos terminais CC internos durante a sequência de inicialização. A curva normal sobe em rampa suave até o threshold e estabiliza. Se trava abaixo e cai, o problema está no relé de bypass ou no sensoriamento. Se não sobe nada, o resistor está aberto.

Com o equipamento fora de tensão:

  1. Medir a resistência do resistor de pré-carga com multímetro. O valor nominal fica entre 10 Ω e 100 Ω dependendo da potência — verificar no esquema da placa. Leitura OL confirma resistor aberto.
  2. Verificar continuidade dos contatos do relé de bypass com o relé desenergizado. Se o multímetro mede continuidade em repouso, os contatos estão soldados e o resistor ficará em circuito permanentemente.
  3. Inspecionar visualmente o resistor. Calor excessivo escurece a resina e deixa marca no PCB ao redor do componente — um sinal imediato.
  4. Testar o relé principal aplicando a tensão de bobina manualmente e verificar se os contatos fecham e abrem com normalidade.
  5. Medir a tensão de referência no pino de entrada CC do microcontrolador durante a tentativa de partida. Divisor resistivo com resistor derivado faz o controle enxergar tensão menor que a real — o firmware nunca confirma que os capacitores carregaram.
  6. Checar o log de eventos via software do inversor. Modelos Growatt, Sungrow e Deye registram “pre-charge timeout” ou “bus voltage low at startup” com granularidade suficiente para direcionar o passo seguinte.
  7. Confirmar a tensão de alimentação da lógica de controle durante a sequência — falha no regulador interno pode fazer o microcontrolador abortar sem registrar nenhum código.

Quando é falha eletrônica interna

Nem todo caso de pré-carga falha por componente com defeito.

O padrão mais frequente que chega à bancada é o resistor queimado por ciclos excessivos de energização — o integrador tentou resolver um problema de partida religando o inversor várias vezes seguidas. O resistor não foi projetado para esse uso. Quando abre, o componente falhou, mas o comportamento externo foi a causa.

A falha eletrônica interna acontece quando:

  • O relé de bypass falha por defeito interno de contato ou bobina com resistência fora de especificação
  • O sensoriamento de tensão CC perde calibração por drift dos resistores do divisor ao longo de anos
  • O MOSFET ou optoacoplador que aciona o relé de bypass falha por envelhecimento ou evento de surto
  • O microcontrolador trava em estado de erro sem registro por falha transitória na alimentação da lógica

Nesses casos, mesmo com operação correta do sistema externo, a sequência não completa.

Não é configuração. Não é religamento forçado. É falha eletrônica dentro do equipamento.

Vale a pena consertar?

Na maior parte dos casos, sim — e o custo é muito abaixo da substituição do inversor.

Resistor de pré-carga aberto: componente de R$ 15 a R$ 80 dependendo da especificação de potência. A substituição é direta. O único cuidado é não sub-dimensionar a potência de dissipação — resistor com rating menor que o original queima de novo em poucas semanas.

Relé de bypass com contatos soldados: substituição por relé equivalente em tensão de bobina e corrente de contato. O parâmetro crítico aqui é o tempo de pull-in. Relé genérico com acionamento mais lento pode não fechar dentro da janela de temporização do firmware, mesmo com o componente eletricamente correto.

O cenário que muda o cálculo é quando a falha do circuito de pré-carga gerou inrush descontrolado e esse pico chegou ao estágio de potência. Nesse caso, o resistor queimado é consequência, não causa isolada. Antes de qualquer reparo, é necessário verificar os IGBTs e os capacitores do barramento.

Ligar o inversor com IGBT em curto e capacitor com ESR elevada é garantir dano em cascata na mesma energização.

Sem abrir e medir, não existe diagnóstico.

Envie seu inversor para diagnóstico

Antes de comprar equipamento novo, envie para a nossa bancada. A TEC Solar realiza diagnóstico eletrônico completo em nível de componente — abrimos o inversor, medimos a placa, identificamos a causa raiz e entregamos um laudo técnico detalhado.

Se o reparo for viável, você recebe o equipamento funcionando por uma fração do custo de substituição. Se não for, o laudo serve de base para qualquer decisão.

Atendemos todo o Brasil via logística reversa.
