Deye Híbrido SUN-5K: Falha de Comunicação com a Bateria (BMS Fault) — CAN, RS485 ou bateria?

A falha de comunicação BMS inversor Deye híbrido é hoje um dos chamados que mais crescem na bancada — e quase nunca o problema está onde o instalador olha primeiro. O ícone da bateria fica vermelho no display, o inversor exibe “BMS Fault”, “Batt Comm Fault” ou simplesmente para de reconhecer o banco de lítio, e o sistema de backup deixa de funcionar na hora em que mais se precisa dele.

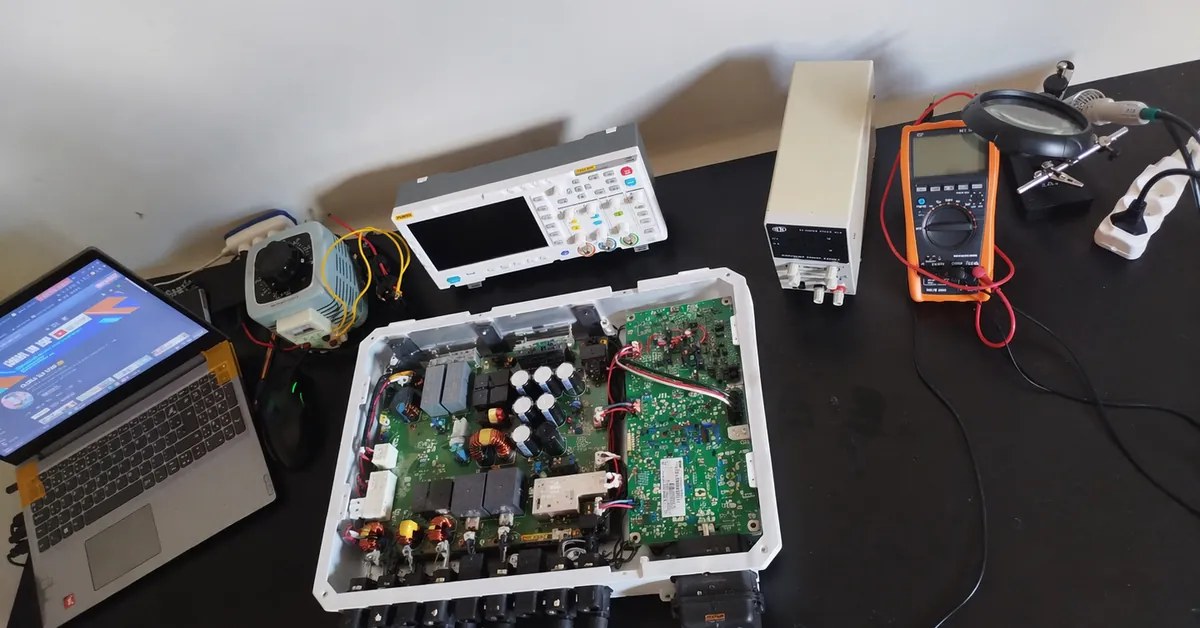

Na nossa bancada, esse caso chega com uma história quase sempre igual: o sistema funcionou por semanas, veio uma queda de energia, o backup não entrou, e a bateria “sumiu” do inversor. O instalador troca o cabo, reinicia tudo, liga para o suporte da marca da bateria, e no fim empurra o inversor para reparo achando que a placa de controle morreu. Na maioria dos Deye híbridos que recebemos do interior de Minas e da Bahia — onde a bateria fica num anexo quente, sem ventilação, e o cabeamento é crimpado em campo — o defeito nem sempre está no inversor.

Este post separa o que é configuração, o que é cabo, e o que é defeito real na placa.

O Que Causa Este Erro

O Deye híbrido não conversa com a bateria de lítio por fios de potência. Ele troca dados com o BMS do banco por um barramento de comunicação — na maioria das instalações, CAN bus; em alguns bancos, RS485. É por esse canal que a bateria informa tensão, corrente, SOC, temperatura de cada célula e os limites de carga e descarga.

Quando esse diálogo para, o inversor não tem como saber se pode puxar corrente da bateria. Por segurança, ele bloqueia o banco e dispara o BMS Fault. O erro não diz que a bateria está ruim. Ele diz que o inversor parou de ouvir a bateria.

A raiz da perda de comunicação cai em um destes pontos:

• Protocolo de bateria errado no menu do Deye — o inversor precisa estar setado para a marca exata do BMS (Pylontech, BYD, WeCo, Growatt, genérico), e cada uma usa um código diferente
• Pinagem do cabo CAN incorreta — o RJ45 do Deye usa pinos específicos para CAN-H e CAN-L, e a bateria usa outros; cabo de rede comum crimpado direto quase nunca casa
• Resistor de terminação de 120 Ω ausente ou dip switch de terminação na posição errada no último módulo do banco
• Endereço (address) da bateria configurado errado nos dip switches quando há mais de um módulo em paralelo
• Transceptor CAN da placa de comunicação do inversor danificado — o CI que converte o sinal (tipo TJA1050 / SIT1050) queima por surto ou sobretensão no barramento
• BMS da bateria em modo de proteção ou “dormindo” após descarga profunda, sem responder ao inversor

Repare que só um desses seis pontos é defeito interno do inversor.

Como Identificar na Prática

O que a gente vê na prática é diferente do que o suporte descreve por telefone. O display do Deye mostra o alarme, mas não aponta a causa. É preciso medir.

Com o sistema energizado e o multímetro em tensão CC, o barramento CAN em repouso fica em torno de 2,5 V em cada linha para o terra, com uma pequena diferença entre CAN-H e CAN-L quando há tráfego. Linha morta, 0 V ou 5 V travado, indica transceptor ou cabo.

Passo a passo de verificação:

1. Confirmar no menu do Deye se o tipo de bateria está em “Lithium” e se o protocolo/código do BMS corresponde exatamente à marca do banco instalado. Código errado é a causa número um.
2. Conferir a pinagem real do cabo de comunicação contra o manual do Deye E do manual da bateria — os dois lados. Pino de CAN-H de um não é o mesmo pino do outro.
3. Medir continuidade de cada via do cabo RJ45, ponta a ponta. Cabo crimpado em campo com alicate ruim abre uma via e derruba o CAN inteiro.
4. Verificar o resistor de terminação de 120 Ω no último módulo — medir resistência entre CAN-H e CAN-L com o banco desligado. Sem terminação, o sinal reflete e corrompe.
5. Checar os dip switches de endereço e terminação em cada módulo do banco, especialmente em instalações com dois ou mais módulos em paralelo.
6. Testar com um cabo de comunicação sabidamente bom, feito na bancada. Se o BMS Fault some, o problema era o cabo — não abra o inversor.
7. Se, com protocolo correto, cabo bom e terminação presente, o inversor ainda não enxerga a bateria: aí sim a suspeita recai sobre o transceptor CAN da placa de comunicação.

O Erro Mais Comum do Mercado

O erro clássico é condenar a placa de comunicação do Deye antes de olhar o cabo.

O técnico vê “BMS Fault”, assume defeito eletrônico, e orça um inversor novo ou uma troca de placa. Enquanto isso, o defeito real era um RJ45 com uma via aberta ou o protocolo da bateria setado na marca errada depois de uma atualização de firmware que resetou o menu.

Trocar equipamento sem medir o barramento CAN é jogar dinheiro fora. Um cabo refeito resolve o que parecia uma pane de milhares de reais.

Quando o Reparo é Viável

Quando a comunicação falha por defeito real na placa, o reparo quase sempre vale — e fica muito abaixo do custo de um inversor híbrido novo.

O transceptor CAN é um circuito integrado de baixo custo. Substituído em bancada, com o padrão de sinal restaurado e testado contra uma bateria real, o inversor volta a reconhecer o banco normalmente. O que exige cuidado é descobrir por que o transceptor queimou: se houve surto que entrou pelo barramento, pode ter atingido também o isolador ou a fonte de alimentação da lógica de comunicação, e trocar só o CI resolve por pouco tempo.

Por isso o diagnóstico não para no primeiro componente danificado. A gente rastreia até onde a energia do surto chegou.

Ainda não existe resposta fechada para todo caso. Depende do que a placa mostrar quando abre.

Conclusão

BMS Fault no Deye híbrido é, na maioria das vezes, um problema de comunicação — não de bateria morta nem de placa queimada. Protocolo, pinagem e terminação respondem pela maior parte dos chamados. O defeito eletrônico interno existe, é real, mas é o último da fila, não o primeiro.

Antes de condenar, diagnostique. Meça o barramento antes de assinar um orçamento de troca.
