Post 64 — Growatt Erro 200: Falha na Placa de Controle — o que verificar antes de condenar o inversor

Growatt Erro 200 desliga o inversor de forma definitiva. Display travado, geração zerada, buzzer ativo — e o integrador no campo sem saber se o problema está no cabeamento CC ou dentro do equipamento.

O erro é disparado pelo circuito AFCI embutido na placa de controle. AFCI — Arc Fault Circuit Interrupter — monitora continuamente o sinal de corrente CC do string em busca de ruído de alta frequência característico de descarga por arco elétrico. Quando detecta esse padrão, o inversor entra em proteção permanente e só volta a operar após reset manual. Ao contrário de erros como o Growatt Erro 124, que dispara proteção térmica e permite auto-reset depois que o inversor resfria, o Erro 200 trava o sistema de forma definitiva.

Na nossa bancada, esse erro chega de dois jeitos. O mais frequente: há causa real no campo — conector MC4 mal crimpado, cabo com isolamento rompido, terminal oxidado. O segundo: string conferido, conexões limpas, instalação aparentemente correta — e o erro persiste. Nesse caso, o circuito de detecção de arco na própria placa de controle está falhando.

O que causa esse erro

O AFCI analisa os componentes de alta frequência no sinal de corrente CC. Um arco elétrico real produz ruído de banda larga na faixa de 10 kHz a 1 MHz — diferente dos harmônicos normais de chaveamento do inversor. O algoritmo de detecção roda no microcontrolador da placa de controle e dispara o Erro 200 quando reconhece a assinatura de arco.

Esse sinal é processado.

Causas externas mais frequentes no campo:

• MC4 de fabricantes diferentes — incompatibilidade dimensional cria micro-folgas que geram arco intermitente sob carga
• Crimpagem mal executada com condutor parcialmente fora do terminal de contato
• Cabo com isolamento perfurado por presilha de nylon ou borda de perfil de alumínio
• Terminal de caixa de junção com oxidação severa — problema recorrente em instalações no litoral nordestino e em cidades da baixada fluminense, onde a combinação de maresia e umidade acelera a corrosão
• Cabo pressionado contra estrutura metálica com abrasão progressiva até exposição do condutor
• Conector MC4 com encaixe incompleto — o travamento não clicou, mas o pino faz contato suficiente para que o instalador não perceba no momento da instalação

Quando o circuito AFCI da placa de controle envelhece, os comparadores de sinal desenvolvem deriva de offset de tensão. Os capacitores dos filtros RC perdem capacitância com ciclos térmicos repetidos. O algoritmo passa a interpretar ruído normal de chaveamento como assinatura de arco.

Esse é o cenário mais problemático: string limpo, nada para corrigir no campo, e o inversor que não volta.

Como identificar na prática

1. Registre o horário exato do primeiro disparo — erros intermitentes tendem a ocorrer nos momentos de maior irradiância ou quando a temperatura interna do inversor está elevada
2. Desconecte os strings CC um por um e monitore o display — se o erro some com um string específico, a causa está naquele circuito
3. Inspecione cada MC4 com puxão leve, verificação visual dos pinos e inspeção de carbonização ou deformação plástica por calor localizado
4. Meça a resistência de isolamento com megôhmímetro a 500 V CC — valor esperado acima de 1 MΩ entre polo positivo e terra, e entre polo negativo e terra
5. Verifique disponibilidade de atualização de firmware no portal da Growatt — correções de falso disparo de AFCI foram publicadas em versões específicas de alguns modelos
6. Com todos os strings desconectados, energize o inversor somente com rede CA
7. Se o Erro 200 aparecer com nenhuma string no circuito CC, a falha é interna

O passo 6 divide com clareza o que é campo e o que é placa. Sem corrente CC no circuito de entrada, o detector de arco não deveria encontrar nada. Se encontra, o hardware de detecção está com defeito — não a instalação.

O erro mais comum do mercado

Ninguém faz o passo 6.

O integrador vistoria o string, não acha nada óbvio, e conclui que o inversor tem defeito sem saber se esse defeito é interno ou externo. O equipamento é retirado do local. Vai para depósito, para revenda de segunda linha ou para descarte direto.

Em alguns casos o inversor chega ao fabricante para análise de garantia. O fabricante reproduz o Erro 200 em bancada, confirma falha interna no circuito de detecção e cobra reparo fora de garantia — exatamente o que teria sido identificado com dez minutos de teste no campo.

Sem o passo 6, qualquer conclusão é especulação. Com ele, é diagnóstico.

Quando o reparo é viável

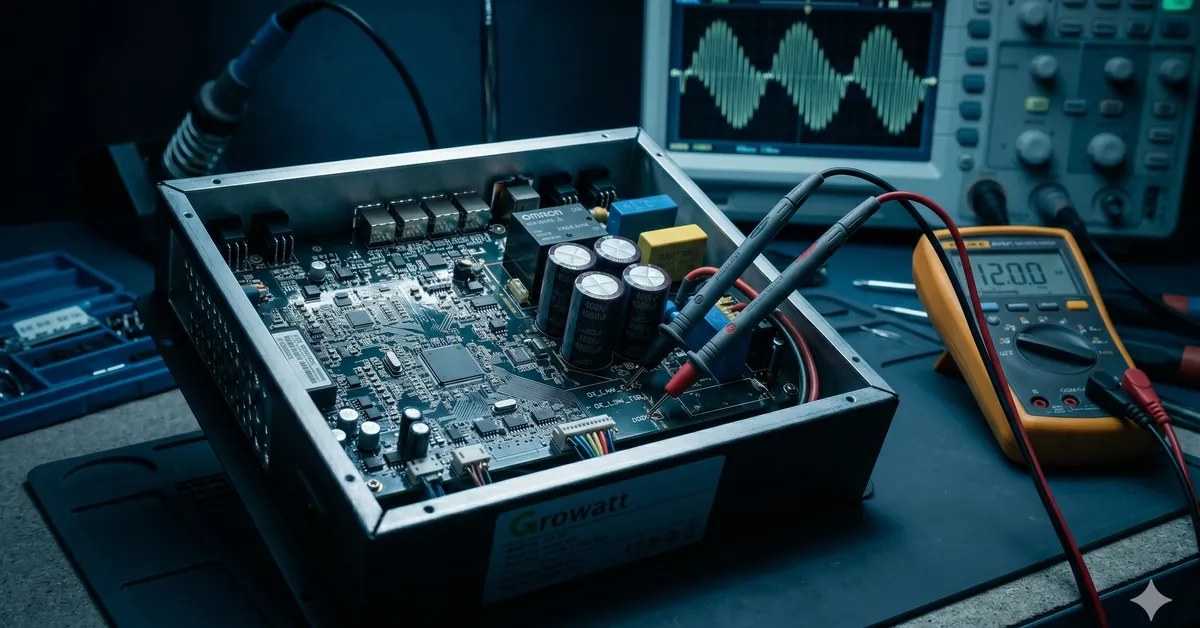

Se o Erro 200 persiste com todos os strings desconectados, a placa de controle está falhando internamente. Em nível de componente, os pontos mais frequentes de falha são os amplificadores operacionais do estágio de detecção de sinal, os capacitores eletrolíticos dos filtros RC com ESR elevado por envelhecimento e, em casos menos comuns, corrupção da EEPROM do microcontrolador que armazena os parâmetros de threshold de detecção.

A placa de controle dos modelos Growatt de médio porte tem boa disponibilidade de componentes equivalentes no mercado. Reparo em bancada especializada fica entre 20% e 35% do valor de um inversor equivalente novo.

Para modelos entre 5 e 15 kW, isso representa de R$ 2.000 a R$ 6.000 de diferença real. Não é marginal.

O único cenário em que o reparo não fecha a conta é dano físico extenso na placa — trilha queimada, pad levantado, BGA com dano térmico severo. Esses sinais são identificáveis na inspeção visual antes de qualquer custo de diagnóstico aprofundado.

Conclusão

O Erro 200 tem origem definível. Na maioria dos casos a causa é externa — MC4, cabeamento, terminal oxidado. O campo resolve. Quando é interna, o circuito de detecção de arco na placa de controle pode ser precisamente diagnosticado e, na maior parte das situações, reparado sem substituição do inversor.

Diagnóstico antes da decisão.

Envie seu inversor para diagnóstico

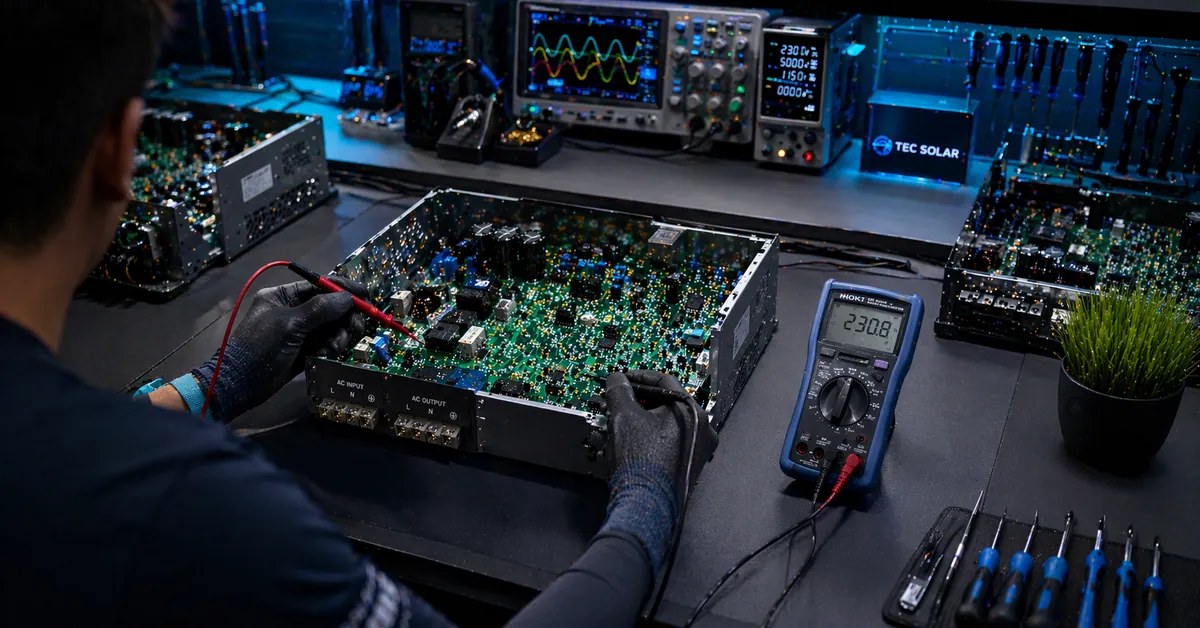

Antes de comprar equipamento novo, envie para a nossa bancada. A TEC Solar realiza diagnóstico eletrônico completo em nível de componente — abrimos o inversor, medimos a placa, identificamos a causa raiz e entregamos um laudo técnico detalhado.
