Post 65 — Fronius State 509: Falha na Atualização de Firmware — como recuperar sem danificar o inversor

Fronius State 509 aparece no display e o diagnóstico automático sugere “nenhuma energia disponível nas últimas 24 horas”. A primeira checagem é óbvia: painel limpo, interruptor CC ligado, tensão CC chegando na entrada — e o inversor continua parado.

Na nossa bancada, já recebemos inversores travados nesse estado com uma origem bem específica: alguém tentou atualizar o firmware, e o processo não terminou. Queda de energia no meio da gravação, pendrive removido antes da conclusão, arquivo com versão incompatível com a revisão de hardware. O inversor não carregou mais o firmware operacional, não entrou em MPPT, e 24 horas depois o State 509 apareceu. O campo estava 100% funcional. O problema estava dentro do equipamento.

State 509 diz o que aconteceu — sem geração por um dia inteiro. Não diz o motivo.

O que causa o State 509

O Fronius SnapINverter (linhas Symo, Primo, Galvo, Eco) grava o firmware operacional em memória flash interna, organizada em partições: bootloader de primeiro estágio, firmware principal e partição de parâmetros de configuração. O processo de atualização reescreve a partição de firmware principal em blocos sequenciais, com verificação de checksum ao final de cada bloco.

Quando esse processo é interrompido antes da conclusão, o verificador de integridade encontra inconsistência nos blocos gravados — checksum com falha, partição incompleta — e o inversor não consegue carregar o firmware de operação. Sem firmware carregado, o rastreador MPPT não inicializa. Geração zerada.

Depois de 24 horas nesse estado, o State 509 é registrado.

Esse é o cenário silencioso: campo limpo, painéis gerando, inversor parado sem motivo aparente.

As causas que precipitam a falha no processo de atualização:

1. Queda de energia durante a gravação — o caso mais frequente no interior e nas regiões Norte e Nordeste, onde cortes de curta duração durante o dia são rotina. Blocos NAND flash têm ciclos de escrita atômicos; interrupção no meio de um bloco deixa dados corrompidos e o inversor sem firmware válido
2. Remoção do pendrive USB antes da conclusão do flashing — o display para de mostrar progresso antes que a etapa de verificação termine, e o técnico interpreta o silêncio como sinal de conclusão
3. Arquivo de firmware com versão incompatível com a revisão de hardware — a Fronius mantém variantes por região (AT, EU, AU/NZ) e por faixa de potência; o firmware errado pode gravar parcialmente antes de detectar o conflito
4. Pendrive formatado em exFAT, NTFS ou FAT16 em vez de FAT32 — o inversor inicia a leitura, falha no parsing do arquivo e aborta em estado indefinido
5. Pendrive com consumo de corrente acima do limite do barramento USB do inversor — o Fronius Symo e Primo têm limitação de corrente na porta USB; pendrives com controladores mais exigentes causam reset durante a transferência, exatamente na fase de gravação
6. Degradação da memória flash em equipamentos com muitas atualizações acumuladas — NAND flash tem limite de ciclos de escrita por bloco; células em fim de vida corrompem durante o processo mesmo com o pendrive correto e energia estável

O bootloader de primeiro estágio ocupa uma partição protegida contra escrita. Na quase totalidade dos casos de corrupção por firmware, ele sobrevive — e é esse detalhe que mantém a recuperação possível.

Como identificar na prática

O que chega até nós: display mostrando State 509 durante horários de irradiância normal, tensão CC presente na entrada, campo sem anomalia visível. Às vezes o inversor faz a sequência de LEDs de boot mas não avança para a tela de operação.

Verificações antes de qualquer decisão:

1. Confirme que State 509 persiste durante o período de irradiância solar normal (entre 9h e 15h) — se aparece só à noite ou em dias nublados, a causa é falta de geração real, não firmware corrompido
2. Meça a tensão CC do string na entrada do inversor com multímetro: tensão acima da Vmpp mínima de arranque do modelo (Fronius Symo 3–10 kW: aproximadamente 150 V CC) confirma que os painéis estão gerando e o problema está no inversor
3. Tente acessar o menu de serviço pelo painel frontal do inversor — se o menu aparece e navega normalmente, o bootloader está intacto; o firmware operacional é o que está comprometido, não o sistema todo
4. Verifique os LEDs do Datamanager Card separadamente: o firmware do cartão de comunicação é independente do firmware do inversor; se o LED do Datamanager pisca em padrão de erro, pode haver corrupção nos dois módulos ao mesmo tempo — eles precisam ser atualizados em sequência, e o Datamanager vem primeiro
5. Consulte o histórico de eventos via Solar.web, se o sistema tinha conectividade antes do problema: registros de update_failed, boot_error ou firmware_checksum_error confirmam a origem
6. Via porta serial de serviço (UART, 3,3 V, acessível em bancada com o equipamento aberto): o log de boot imprime qual partição falhou na verificação de integridade e em qual bloco o processo travou

O ponto 4 falha com frequência no diagnóstico de campo.

Técnicos atualizam o firmware do inversor sem perceber que o Datamanager precisa ser atualizado primeiro — a sequência incorreta deixa os dois módulos em versões incompatíveis, e o inversor fica em estado de incomunicabilidade interna que imita comportamento de firmware corrompido. Parece o mesmo problema. Não é.

O erro mais comum do mercado

Inversor com State 509, painéis gerando e campo limpo é tratado como falha definitiva de hardware.

Campo conferido, tensão chegando, e o técnico conclui “inversor queimou”. O equipamento vai para depósito, para venda de sucata ou simplesmente para fora de uso — sem nenhum diagnóstico que separasse firmware corrompido de hardware danificado.

Recuperação possível. Não aproveitada.

Quando o reparo é viável

A maioria dos casos de State 509 causado por firmware corrompido é recuperável sem nenhuma troca de componente.

O procedimento padrão da Fronius:

• Pendrive USB vazio, FAT32, sem proteção de escrita
• Arquivo `froXXXXX.upd` copiado diretamente na raiz (sem subpastas)
• Acesso no menu do inversor: Setup → USB → Software Update
• Não remover o pendrive até a confirmação aparecer no display — a etapa de verificação é silenciosa e dura mais do que a gravação

Quando o procedimento padrão falha, o diagnóstico aprofundado define o caminho:

• Bootloader intacto e firmware principal corrompido: recuperação via JTAG ou programador externo de flash (CH341A com adaptador SOIC-8) com imagem obtida de equipamento idêntico em funcionamento ou via canal de suporte técnico da Fronius
• Datamanager com firmware incompatível com o inversor: atualização separada com pacote específico para a versão do cartão, seguindo a sequência correta (Datamanager primeiro)
• Memória flash com blocos defeituosos em equipamentos antigos: substituição do chip NAND, com regravação de imagem limpa — exige estação de solda SMD e programador dedicado; o chip em si tem custo baixo, o trabalho de bancada é o que pesa

O argumento financeiro é direto. Uma placa de controle Fronius para modelos Symo de médio porte custa entre R$ 2.000 e R$ 4.000 importada. Reparo por firmware ou substituição do chip de memória fica bem abaixo disso na maior parte dos casos.

Para modelos fora de suporte oficial — primeiras gerações de Galvo e Symo anteriores a 2016 — a recuperação ainda é possível se a imagem de firmware para aquela versão específica for localizável. Não existe garantia. Depende do modelo e de quanto tempo faz que a Fronius encerrou o suporte para aquela linha.

Conclusão

State 509 com campo limpo e tensão CC presente não é sentença de substituição. É o registro de que o inversor não gerou energia por 24 horas — e isso tem motivo. Quando o motivo é firmware corrompido por atualização interrompida, o diagnóstico correto separa o que é software do que é hardware antes de qualquer decisão de troca de componente.

Envie seu inversor para diagnóstico

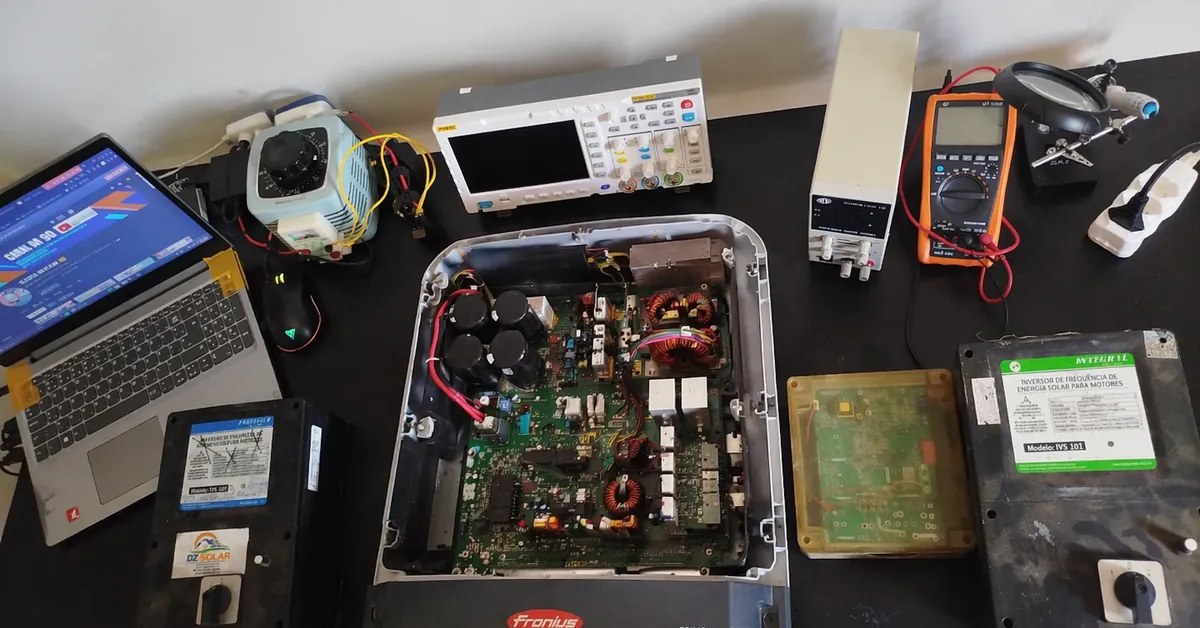

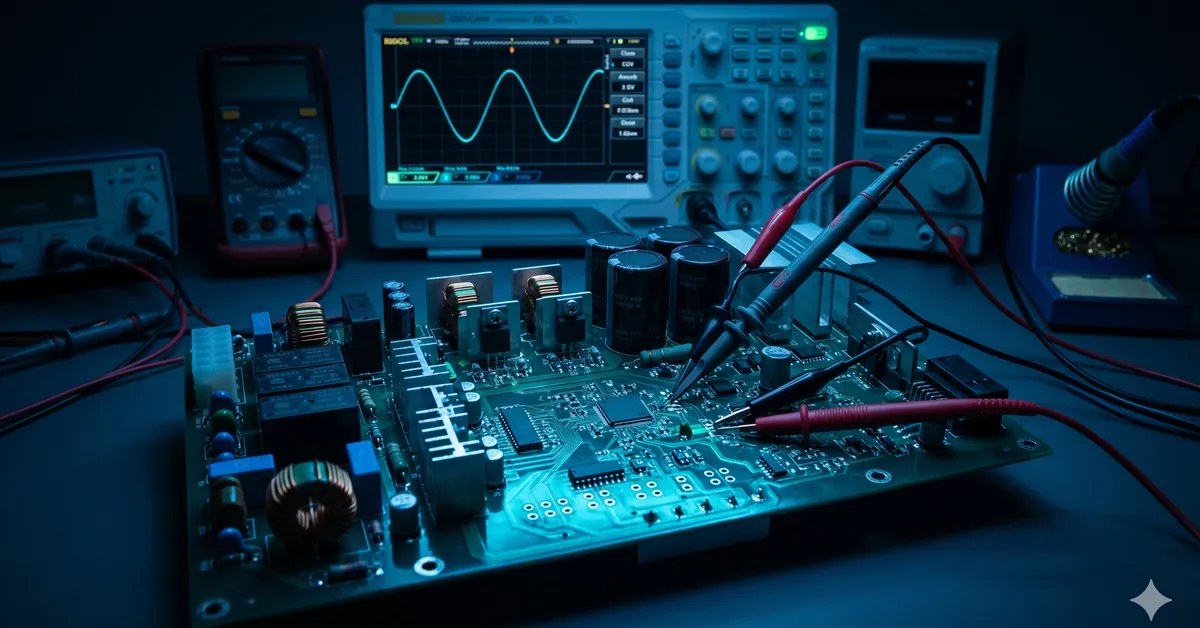

Antes de comprar equipamento novo, envie para a nossa bancada. A TEC Solar realiza diagnóstico eletrônico completo em nível de componente — abrimos o inversor, medimos a placa, identificamos a causa raiz e entregamos um laudo técnico detalhado.
