Inversor Fronius state 102: Tensão CC Alta — Causa Real e Diagnóstico
O Fronius State 102 trava o inversor com uma mensagem direta: tensão CC muito alta. O equipamento para de gerar, o display registra o código, e a ligação do cliente não demora. Em muitos casos, o erro aparece nos primeiros meses de operação — ou num amanhecer frio de julho, quando a temperatura ainda não subiu e os painéis estão no pico de tensão de circuito aberto.
Na nossa bancada, esse erro chega com duas origens distintas. Ou a string foi mal projetada desde a instalação — e o erro estava esperando as condições certas para aparecer — ou o inversor tem um defeito no circuito interno de medição de tensão. São dois problemas completamente diferentes. A abordagem de diagnóstico muda, a solução muda, o custo muda. Confundir um com o outro é o erro mais caro que um técnico pode cometer nessa situação.
O que dispara o State 102
Os inversores Fronius Primo e Symo operam com tensão CC de entrada de até 1000 V. O Galvo tem limite menor: 600 V CC. Quando a tensão na entrada ultrapassa esse limite — seja ela real ou uma leitura incorreta gerada por um defeito interno — o inversor entra em proteção e registra o State 102. O sistema para por design.
A causa pode estar em dois lugares diferentes:
Problema de dimensionamento da instalação: O erro clássico é calcular a tensão da string usando a condição STC (25°C, 1000 W/m²), sem aplicar o coeficiente de temperatura negativo dos módulos fotovoltaicos. A tensão de circuito aberto (Voc) dos painéis aumenta quando a temperatura cai. Em regiões de altitude do Sul e Sudeste — Serra Gaúcha, Serra Catarinense, serras de Minas — o amanhecer de inverno pode elevar a tensão Voc 15 a 20% acima do valor de catálogo. Uma string que parecia dentro do limite no cálculo de projeto pode ultrapassar os 1000 V numa manhã de julho com 8°C.
Defeito eletrônico interno: O circuito de medição de tensão CC usa um divisor resistivo de alta tensão para reduzir o sinal antes do conversor analógico-digital (ADC). Resistores com deriva de valor — causada por envelhecimento, calor cumulativo ou sobretensão anterior — fazem o ADC registrar uma tensão maior do que a real. O inversor acredita que está recebendo tensão fora do limite e dispara a proteção.
O inversor está funcionando corretamente. O problema é que ele está sendo enganado pelo próprio circuito de medição.
Como identificar na prática
O diagnóstico começa com medição direta. Com o inversor desligado e a string isolada:
- Medir a tensão CC na entrada do inversor com multímetro calibrado — categoria de tensão adequada para CC acima de 1000 V
- Comparar o valor medido com o registrado no histórico de alarmes via Fronius Solar.web ou pelo menu de diagnóstico do display
- Calcular a tensão máxima esperada da string: Voc_STC × fator de correção de temperatura × número de módulos em série — usando a temperatura mínima real do local de instalação, não 25°C
- Se o valor calculado e o valor medido estiverem acima do limite, o problema é de dimensionamento — o inversor não tem defeito eletrônico
- Se o multímetro lê tensão dentro do limite mas o inversor reporta valor acima, suspeitar do circuito de medição interno

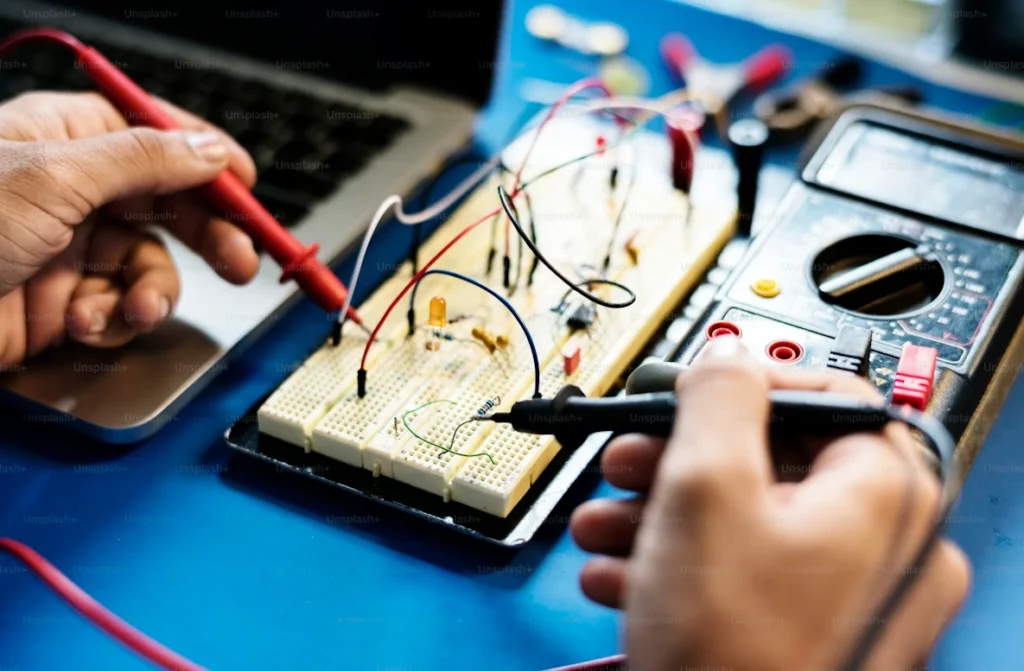

- Localizar os resistores do divisor de tensão na placa de controle — geralmente componentes de alta resistência em série, próximos ao bloco de entrada CC — e medir com multímetro em modo de resistência, com o equipamento desligado e capacitores completamente descarregados (resistores fora do valor nominal — mesmo 5% de deriva — já geram leitura incorreta suficiente para disparar a proteção)
Esse processo inteiro leva menos de uma hora com o equipamento adequado.
A maioria dos laudos de condenação que vemos não inclui nenhuma dessas etapas.
O erro mais comum do mercado
O que a gente vê com frequência: o técnico mede a tensão da string, confirma que está acima do limite, e emite laudo de condenação. A decisão parece técnica. Mas tem dois problemas graves.
Primeiro: se a string está mal dimensionada, trocar o inversor não resolve. O inversor novo vai operar fora do limite desde o dia um. Pode durar alguns meses antes de apresentar dano real — mas vai apresentar. O integrador vai receber outra ligação, do mesmo cliente, com o mesmo equipamento parado.
Segundo: quando o problema está no circuito de medição interno, o inversor está sendo condenado por um defeito que custa menos de R$ 100,00 para resolver na bancada. Um resistor do divisor de tensão com deriva pode ser identificado e substituído por qualquer técnico com equipamento básico de solda SMD. Não estamos falando de componente exótico. Estamos falando de um resistor de filme de metal com vida útil finita, com rastreabilidade de valor e disponibilidade no mercado nacional.
Quando o reparo é viável
Se o defeito está no circuito de medição — divisor resistivo, capacitores de filtro, ADC ou trilhas associadas — o reparo em bancada é direto. O custo de componentes raramente passa de R$ 80,00. O inversor retorna calibrado e com laudo de teste.
Um Fronius Primo 5 kW novo sai entre R$ 5.500 e R$ 7.500 dependendo do distribuidor. Um Fronius Symo 10 kW: R$ 9.000 a R$ 12.500. O custo de diagnóstico e reparo do circuito de medição, quando esse é o defeito, fica entre R$ 350 e R$ 700.
Para inversores que operaram meses com tensão real acima do limite, o cenário é diferente. A sobretensão crônica acelera a degradação dos capacitores eletrolíticos do barramento e pode gerar estresse nos componentes do estágio de entrada. Nesses casos o reparo pode ainda ser viável — mas precisa de avaliação mais completa antes de qualquer afirmação. Não tem resposta definitiva antes de abrir o equipamento e medir.
Conclusão
O State 102 no Fronius é um erro de leitura ou um erro de projeto. Em boa parte dos casos que chegam até nós, o inversor não tem defeito.
