Growatt Erro 603: Falha de Comunicação RS485 — placa de comunicação ou configuração?

O Growatt Erro 603 aparece no display e o monitoramento some. Em muitas instalações, o inversor continua gerando energia normalmente — mas o registro de dados para completamente. Sem comunicação, o sistema fica invisível para o integrador: qualquer problema que se desenvolva a partir dali passa despercebido.

Na nossa bancada, esse código chega com um histórico quase idêntico em cada caso: o técnico testou o cabo RS485, ajustou o endereço Modbus, verificou o baud rate, trocou o adaptador USB-RS485 ou o stick de monitoramento. Nada resolveu. O problema foi classificado como “configuração” por semanas. Às vezes o inversor para definitivamente antes do equipamento ser enviado para análise.

O Erro 603 tem causas que nenhum ajuste de software alcança.

O que causa o Erro 603 no Growatt

O circuito RS485 no Growatt utiliza um transceptor dedicado — tipicamente o MAX485, SP3485 ou equivalente — que converte os sinais UART do microcontrolador em sinal diferencial balanceado para o barramento externo. É esse CI que implementa o protocolo Modbus RTU. Ele é o único ponto de contato entre o mundo interno do inversor e o sistema de monitoramento.

A falha que gera o 603 tem quatro origens principais:

Transceptor RS485 queimado: é o caso mais frequente. Qualquer evento de tensão no barramento externo destrói o CI — descarga eletrostática por manuseio do cabo sem aterramento, transiente por raio em instalações sem DPS no quadro CA, curto momentâneo entre os terminais A e B do conector. O limite de tensão diferencial suportado pelo MAX485 é ±15 V. Transientes acima disso destroem o componente em microssegundos, sem deixar marca visível na placa.

Optoacoplador de isolação degradado: versões de placa Growatt que isolam galvanicamente o barramento RS485 do microcontrolador via optoacopladores. Quando o LED interno se degrada ou o fototransistor satura, o sinal não cruza a barreira de isolação. A comunicação cessa mesmo com o microcontrolador funcionando normalmente. Esse tipo de falha aparece sem evento externo claro — é envelhecimento por temperatura e ciclos de operação.

Capacitor de desacoplamento aberto: o CI transceptor depende de capacitores cerâmicos próximos aos pinos de alimentação. Capacitor com falha de abertura gera instabilidade progressiva — comunicação que cai intermitentemente antes de parar definitivamente. É o perfil de falha que chega com relato de “foi piorando ao longo de meses”.

Interrupção de trilha: transiente de corrente ou dano mecânico cria descontinuidade física entre o conector externo e o CI. Nenhum componente ativo com defeito — apenas uma trilha rompida ou via com microfissura que o multímetro identifica em continuidade simples.

O Growatt monitora a integridade da comunicação por parâmetro interno. Quando o protocolo Modbus RTU não ocorre dentro do intervalo configurado, o sistema loga o código 603. Dependendo da configuração, a geração pode ser interrompida como medida de segurança — ou apenas o registro cessa enquanto o inversor continua operando.

Como identificar na prática

O diagnóstico começa fora do inversor. Não abra o equipamento antes de esgotar as verificações externas.

1. Confirmar os parâmetros no display do Growatt: baud rate (padrão: 9600 bps), paridade (sem paridade), 8 bits de dados, 1 bit de parada, endereço Modbus (1 a 247). Em instalações com múltiplos inversores no mesmo barramento RS485, endereço duplicado gera erro intermitente — cada equipamento disputando o barramento ao mesmo tempo.
2. Medir tensão diferencial no barramento: com multímetro entre terminais A (+) e B (-) do conector RS485 do inversor, barramento ativo. Em estado ocioso: tensão diferencial entre 0,5 V e 5 V DC. Tensão nula ou indefinida aponta para transceptor com falha na saída ou mestre inativo no barramento.
3. Verificar resistor de terminação: em barramentos com mais de 20 metros ou com vários dispositivos em série, o último equipamento na cadeia deve ter resistor de 120 Ω entre terminais A e B. Sem esse resistor, há reflexão de sinal no final do cabo — erro intermitente que piora com a temperatura.
4. Testar continuidade do cabo: resistência entre terminal A do inversor e terminal A do supervisório deve estar abaixo de 5 Ω. Em instalações no interior de Minas Gerais e no cerrado goiano, onde os cabos correm por calhas externas expostas à variação térmica intensa, emendas oxidadas são causa frequente de comunicação intermitente que precede a falha definitiva.

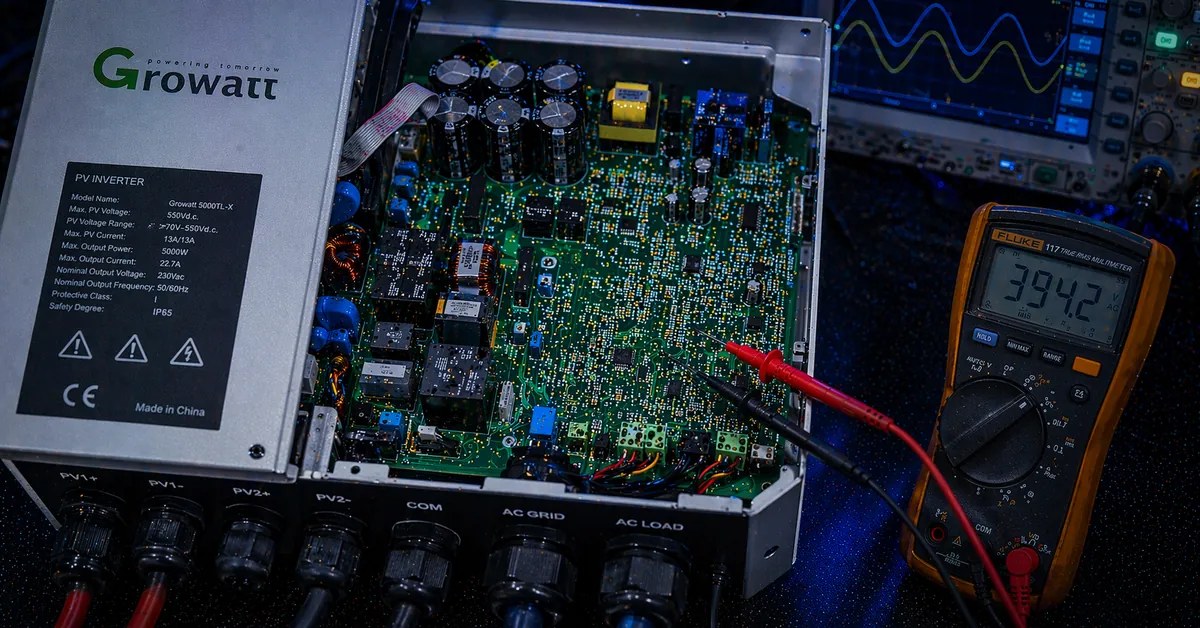

5. Abrir o inversor e localizar o CI transceptor RS485 na placa de comunicação. Medir em modo diodo os pinos de saída do barramento (A e B). Curto entre eles confirma dano no transceptor.
6. Medir tensão de alimentação do CI — geralmente 3,3 V ou 5 V DC. Tensão ausente ou instável aponta para capacitor de desacoplamento aberto ou regulador de tensão com falha no entorno.

— Esse ponto é ignorado com frequência quando o técnico vai direto ao CI sem verificar a alimentação primeiro.

7. Com osciloscópio, verificar sinal UART nas entradas do transceptor (pinos DI e RO): presença de sinal UART na entrada mas ausência de sinal diferencial na saída do barramento confirma CI queimado. O microcontrolador envia o dado — o sinal morre no componente de interface.

Ainda não existe como definir externamente se o MCU foi atingido ou não. Isso só aparece na medição.

O erro mais comum do mercado

O técnico encontra o Erro 603 e vai pela configuração: endereço Modbus, baud rate, troca de cabo, troca do stick ShineWiFi ou ShineNet. Testa tudo. Nada resolve. Abre chamado com a Growatt, espera semanas por uma resposta ou atualização de firmware.

O CI transceptor estava em curto. Componente de R$ 5 que nenhum update de software recupera.

O segundo erro vai na direção oposta: técnico competente identifica que o problema está na placa de comunicação e substitui a placa inteira sem investigar a causa da falha original. A placa nova vai para o mesmo barramento que criou o transiente — sem DPS instalado, cabo mal terminado, outro dispositivo gerando ruído. Em dois ou três meses, o Erro 603 volta.

Quando o reparo é viável

O caso mais simples e mais frequente: CI transceptor em curto, restante da placa íntegro. Substituição direta do componente, reposição dos capacitores de desacoplamento na mesma área da placa, verificação das trilhas adjacentes. O MAX485 ou SP3485 custa entre R$ 3 e R$ 12 no mercado eletrônico. A placa de comunicação completa do Growatt, quando disponível como sobressalente, fica entre R$ 180 e R$ 400 dependendo do modelo. A diferença entre os dois caminhos é cinco minutos de medição com um multímetro.

Optoacoplador degradado: procedimento similar. Substituição do componente e verificação do ambiente de operação — temperatura do gabinete, qualidade da vedação, histórico de ciclos térmicos do local de instalação.

O limite de viabilidade está na porta UART do microcontrolador principal. Se o transiente que destruiu o transceptor percorreu o caminho reverso e atingiu o MCU, o Erro 603 deixa de ser uma falha de comunicação pontual. O microcontrolador não transmite mais nada pelo barramento — e o código de erro é apenas o sintoma mais visível de um dano mais profundo.

Isso só aparece com osciloscópio na entrada do transceptor. Não tem como saber sem medir.

Conclusão

O Growatt Erro 603 tem componente identificável e localização definida. Na maioria dos casos que chegam à nossa bancada, o problema está no transceptor RS485 — e a solução está no componente, não na configuração de software e muito menos no inversor inteiro.

Meça antes de substituir qualquer coisa.
