Por que os IGBTs queimam em inversores solares: as 6 causas reais
O IGBT (Insulated Gate Bipolar Transistor) é o ponto de maior tensão elétrica e térmica em um inversor solar. Quando ele vai a curto, o inversor para — às vezes com um estouro, às vezes silenciosamente, sempre com o sistema parado. O técnico chega ao campo, o integrador liga reclamando, o cliente quer resposta.

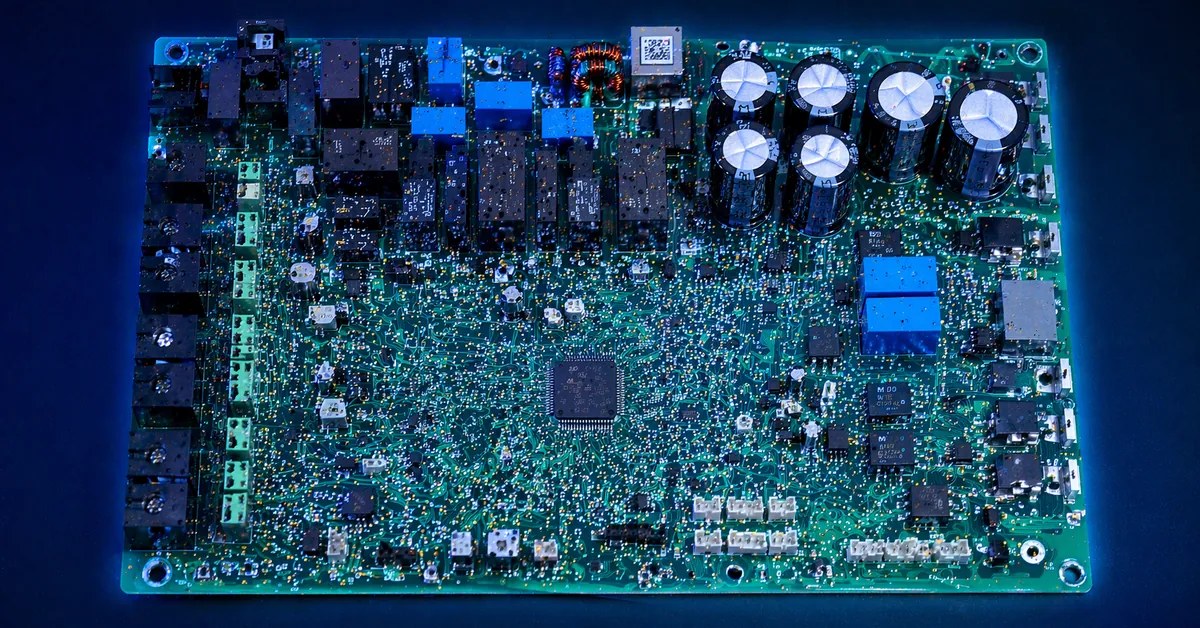

Na nossa bancada, o IGBT danificado é a falha de estágio de potência que mais entra pela porta. E o que vemos com frequência não é só o módulo queimado — é o mesmo módulo sendo substituído pela segunda vez no mesmo equipamento, porque o primeiro reparo não investigou a causa raiz. O módulo novo chega, liga, e em semanas está no mesmo estado.
Antes de mandar buscar peça, você precisa entender por qual das 6 causas aquele módulo foi destruído.
O que torna o IGBT vulnerável
O IGBT comuta centenas de vezes por segundo. Em cada ciclo ele vai de bloqueio total para condução plena e volta — alternando entre tensão máxima com corrente zero e corrente máxima com tensão mínima. Esse processo gera calor, estresse eletromagnético e tensão mecânica nas junções internas.
Os limites críticos definidos pelo fabricante — Vces (tensão coletor-emissor), Ic (corrente de coletor) e Tj máx. (temperatura de junção, tipicamente 150–175°C) — formam o envelope operacional. Qualquer cruzamento de limite, mesmo momentâneo, pode ser fatal.
Em nanossegundos.
As 6 causas reais de queima do IGBT
1. Sobretensão por pico de comutação
No momento em que o IGBT bloqueia, a corrente de coletor cai abruptamente. A indutância parasita do barramento DC — pequena, mas presente em qualquer trilha de PCB — gera um pico de tensão proporcional à taxa de variação da corrente: V = L × (dI/dt).
Se esse pico ultrapassar o Vces do módulo, o IGBT entra em avalanche. A corrente se concentra em um ponto microscópico do die de silício, a temperatura naquele ponto excede 250°C em microssegundos — o limiar de condução intrínseca do silício — e o bloqueio se perde de forma permanente. O módulo fica em curto.
Os capacitores snubber e varistores do barramento DC existem para absorver esses picos. Quando degradam, o IGBT fica desprotegido.
2. Falha no driver de gate
O driver aplica tensão de gate ao IGBT para comandar condução (+15 V) e bloqueio (−8 V a −15 V). Se a tensão em nível alto cair abaixo do ponto correto — por optoacoplador degradado, resistor de gate com valor errado ou falha na fonte auxiliar do driver — o IGBT opera em região de saturação parcial.
Nessa condição, a queda de tensão Vce(sat) aumenta. Com mais tensão sobre o módulo durante a condução, a dissipação de potência cresce sem que os sensores de temperatura do inversor detectem rápido o suficiente. O módulo aquece de forma acelerada até a falha.
Já recebemos inversores com driver fornecendo 11–12 V no gate em vez de 15 V. A diferença é pequena na medição, mas o impacto térmico sobre o IGBT é considerável durante horas de operação contínua.
3. Fadiga de bond wire por ciclos térmicos
Essa é a causa mais lenta — e a que mais surpreende quando aparece num equipamento aparentemente bem mantido.
O coeficiente de expansão térmica do silício (~2,6 ppm/°C) é muito diferente do alumínio dos fios de bonding (~23 ppm/°C) e do substrato de cerâmica (~7 ppm/°C). A cada ciclo de geração — aquecimento ao amanhecer, pico solar ao meio-dia, resfriamento ao entardecer — esses materiais se expandem e contraem em proporções diferentes. O estresse mecânico se acumula nas interfaces.
Depois de centenas de milhares de ciclos, os fios de bonding se desprendem da superfície do die (processo chamado de lift-off). Os fios restantes passam a carregar mais corrente, aquecendo mais rápido, acelerando o processo.
Estudos publicados no IEEE Transactions on Power Electronics mostram que a amplitude ΔTj — variação de temperatura de junção por ciclo — é o principal preditor de vida útil dos bond wires. Para ΔTj de 80°C, a expectativa de vida pode ficar abaixo de 10.000 ciclos. Em módulos com 8–12 anos de operação em regiões de alta irradiância como o Nordeste e o Centro-Oeste brasileiro, essa causa aparece com frequência crescente.
4. Superaquecimento por falha no sistema de refrigeração
Ventilador parado. Dissipador entupido de poeira. Pasta térmica ressecada entre o módulo e o dissipador. Qualquer um desses fatores eleva a temperatura de junção acima do limite máximo — e o módulo falha por degradação acelerada das soldas internas.
Em galpões sem climatização, em telhados fechados sem circulação de ar, em inversores instalados diretamente ao sol — condições comuns no Brasil, especialmente em instalações de baixo custo — a temperatura ambiente já reduz a margem de segurança térmica disponível. Um ventilador que gira na metade da velocidade nominal por desgaste nos rolamentos não aparece em nenhum código de erro. Mas está destruindo o módulo devagar.
Pasta térmica seca é especialmente traiçoeira. Não tem alarme, não tem código. A resistência térmica entre o módulo e o dissipador simplesmente aumenta.
5. Sobrecorrente por shoot-through ou falha de sincronismo PWM
Num braço do inversor, há dois IGBTs: um superior e um inferior. Se ambos conduzirem ao mesmo tempo — mesmo por microsegundos — a tensão do barramento DC cai diretamente sobre os módulos. A corrente sobe para centenas de ampères em questão de microssegundos.
Esse evento, chamado de shoot-through, destrói o módulo. A proteção de desaturação (dessat) detecta sobrecorrente pela elevação de Vce e tenta desligar o gate em 2–10 µs, mas se a corrente subir rápido demais, o dano já está feito antes de a proteção agir.
Shoot-through acontece quando o sincronismo PWM falha — geralmente por problema na placa de controle, sinal corrompido no barramento de dados, ou perda temporária de tensão na fonte auxiliar. É o modo de falha mais destrutivo: frequentemente queima o módulo, o driver e o fusível DC ao mesmo tempo.
6. Contaminação e umidade no módulo
Módulos IGBT têm encapsulamento de resina epóxi e gel de silicone interno. Com o tempo, especialmente em ambientes úmidos — áreas costeiras, regiões de chuva intensa, galpões com vapor — a umidade penetra pelos terminais ou pela interface entre o módulo e o dissipador.
Na superfície do substrato de cerâmica, a umidade cria caminhos de condução não intencional entre trilhas de potencial diferente. Com alta tensão CC aplicada, ocorre corrosão eletroquímica e tracking — trilhamento dielétrico que progride lentamente até o arco ou o curto-circuito.
O módulo pode aparecer visualmente intacto por fora. O diagnóstico correto exige megohmmêtro ou câmera térmica em operação.
Como identificar na prática
O diagnóstico começa com o inversor desligado e os capacitores de barramento descarregados — aguardar no mínimo 5 minutos após desligar a tensão CC antes de tocar na placa:
- Medir em modo diodo entre coletor e emissor de cada IGBT. IGBT em curto indica resistência próxima de zero ou condução direta nas duas direções, sem polaridade preferencial.
- Verificar a tensão de saída do driver com o inversor energizado apenas pela CC, sem CA habilitado. Gate em nível alto deve estar entre +14 V e +16 V. Qualquer leitura abaixo de 13 V já é suspeita.
- Inspecionar capacitores snubber e varistores do barramento DC: capacitores com tampa abaulada ou varistores com marcas de arco confirmam sobretensão como causa provável.
- Verificar o ventilador: girar manualmente para detectar travamento, medir continuidade das bobinas. Um ventilador que gira lento não aciona proteção alguma, mas é suficiente para elevar Tj acima do limite.
— Se o dissipador estiver com acúmulo de poeira, limpar antes de qualquer outra conclusão. Poeira em dissipador de alumínio com aletas reduz drasticamente a troca de calor por convecção.
- Examinar a pasta térmica entre o módulo e o dissipador: pasta ressecada, fragmentada ou ausente é causa suficiente para queima progressiva.
- Com osciloscópio nos pinos de gate do driver, verificar se os pulsos PWM chegam com temporização correta e sem assimetria de duty cycle. Borda de subida lenta indica resistor de gate com valor alto ou optoacoplador lento.
O erro mais comum do mercado
Substituir o módulo IGBT sem eliminar a causa da queima.
O módulo novo é instalado, o inversor volta a funcionar, o chamado é fechado. Duas semanas depois o mesmo inversor volta — com o módulo novo queimado no mesmo padrão do anterior.
O custo de um módulo IGBT para inversor residencial fica entre R$200 e R$600 dependendo do modelo. Substituir duas vezes, sem resolver a causa, já sai mais caro do que um diagnóstico completo teria custado. E o cliente perdeu mais duas semanas de geração.
O que a gente vê com frequência: driver não verificado, pasta térmica não trocada, snubbers não checados. O módulo foi substituído em cima de uma causa ativa.
Quando o reparo é viável
A viabilidade depende de até onde o dano se propagou. Um IGBT em curto contido na placa de potência, com driver intacto e placa de controle sem dano, é reparo direto na maioria dos casos.
Quando o shoot-through ocorre, o dano costuma se estender: módulo, driver, fusível CC, às vezes o barramento CC. Ainda assim, o reparo pode ser viável dependendo do modelo e do custo das peças.
A comparação objetiva: reparo com diagnóstico completo em inversores residenciais fica entre R$400 e R$900 na maioria dos casos. Inversor novo equivalente, entre R$3.000 e R$6.000. A diferença justifica sempre tentar o diagnóstico antes de decidir pelo descarte.
Placa de controle danificada junto com o estágio de potência complica — mas não descarta o reparo automaticamente. Depende da disponibilidade de peças e do modelo específico.
Conclusão
O IGBT queima por uma razão. Às vezes é um evento único — pico de tensão, curto externo. Às vezes é acúmulo de anos: ciclos térmicos, pasta degradada, ventilador envelhecendo. Em qualquer caso, a causa existe e pode ser identificada antes de qualquer substituição.
