Hoymiles F04: Corrente de Fuga — isolamento danificado em microinversor
A Hoymiles F04 é o código que o microinversor emite quando detecta corrente de fuga acima do limiar aceitável entre a malha CC e o terra. Diferente de um string inversor centralizado — onde o diagnóstico começa pela triagem de qual string está com problema —, no sistema de microinversores você já tem a informação no DTU: qual unidade específica parou.
Na nossa bancada, esse erro chega com uma história que se repete. A instalação está em operação há dois ou três anos, sistema funcionando normalmente, e de repente um módulo some do painel de monitoramento. O instalador sobe no telhado, reseta o microinversor, o sistema volta. Duas semanas depois, o mesmo módulo some de novo. Nesse padrão, o microinversor quase nunca é o culpado. O problema está no painel ou na vedação da junction box deixando água entrar.
O que causa a Falha F04
Os microinversores Hoymiles das séries HM, HMS e HMT monitoram continuamente a resistência entre os terminais CC do painel e o aterramento da estrutura. Esse circuito funciona de forma equivalente a um RCD (Residual Current Device) interno, como especificado pela norma IEC 62109-2 para inversores fotovoltaicos. Quando a impedância de isolamento cai abaixo do limiar configurado — em torno de 1 MΩ conforme IEC 62109-1 — o microinversor cessa a geração e registra a Falha F04.
As causas mais frequentes no campo:
- Painel com backsheet rachada ou delaminada — a umidade penetra pela fissura e cria um caminho resistivo entre a célula ativa e o frame metálico aterrado; a corrente flui diretamente para o terra sem passar pelo inversor
- Junction box com vedação rompida — infiltração de água nos terminais forma uma ponte resistiva entre as conexões CC energizadas e a estrutura aterrada
- Cabo DC com isolamento perfurado — abrasão por parafuso de fixação, borda de calha ou dobra sob tensão mecânica são os pontos mais comuns em instalações feitas com pressa
- Conector MC4 mal crimpado ou sem travamento — pino fora de posição ou vedação de borracha deteriorada permite entrada de umidade nos contatos energizados
- PID (Potential Induced Degradation) em módulos de sistemas com barramento positivo aterrado — mais frequente em instalações com mais de quatro anos sem compensação de potencial
- Falha interna no circuito de detecção do próprio microinversor — resistores de medição SMD ou capacitores de desacoplamento com derivação geram leitura de fuga mesmo com o sistema externo saudável
Esse sexto caso é o que mais confunde no campo. O técnico testa o painel, percorre o cabo, não encontra nada, e conclui que o microinversor está funcionando. O microinversor volta para o telhado e o código reaparece em uma semana.
Como identificar na prática
A vantagem do sistema de microinversores está aqui: o DTU já aponta qual unidade está em F04. Você vai direto ao módulo problemático, sem varredura de string.
O procedimento correto:
- Acessar o S-Miles Cloud ou o DTU local e confirmar qual microinversor específico exibe o código F04
- Desligar o disjuntor do ramal AC correspondente na caixa de junção — o microinversor perde alimentação CA e a tensão CC do painel fica estática
- Desconectar os conectores MC4 que ligam o painel ao microinversor
- Aplicar 500 VDC com megohmmeter entre o polo positivo do painel e o frame metálico aterrado; repetir entre o polo negativo e o frame
- Valor mínimo aceitável: 1 MΩ conforme IEC 62109-1 — qualquer leitura abaixo disso exige investigação no módulo
- Inspecionar a junction box do painel: abrir, verificar umidade, oxidação nos terminais e integridade visual dos diodos de bypass
- Percorrer todo o trajeto do cabo DC daquele módulo — prestar atenção a pontos de dobra, fixação mecânica e passagem por perfil metálico
- Se painel e cabo passarem nos testes e o erro persistir com o microinversor reconectado: a falha é interna
Em instalações no litoral nordestino — onde a névoa salina penetra por qualquer microabertura no encapsulamento — a junction box deteriora em um ritmo que o fabricante não prevê. Já recebemos painéis com menos de 18 meses de uso com oxidação severa nos terminais e vedação completamente comprometida. Nesses casos, o microinversor não tem defeito nenhum.
O erro mais comum do mercado
Substituir o microinversor sem testar o painel.
O técnico retira o microinversor, coloca um novo, o sistema volta a funcionar por alguns dias. O painel com isolamento degradado continua no telhado e faz o microinversor novo apresentar a mesma falha dentro de uma semana. No final, o cliente pagou por dois microinversores e o problema original continua exatamente onde estava.
O segundo erro é usar multímetro para medir isolamento. O multímetro aplica no máximo 9 V na faixa de resistência. Um painel operando sob radiação solar trabalha com tensões entre 30 V e 55 V por módulo. Uma falha de isolamento que só se manifesta sob tensão real é completamente invisível para o multímetro — o diagnóstico não tem nenhuma validade técnica.
O terceiro problema é ignorar a possibilidade de falha interna no microinversor. Se todos os testes externos passaram e o F04 persiste com o equipamento reconectado, o circuito de detecção de fuga está com defeito. Isso não é identificado por nenhum teste externo. Exige bancada.
Quando o reparo é viável
Quando o problema está no painel ou no cabeamento:
- Junction box com vedação comprometida: re-vedação com silicone técnico ou troca da caixa, custo baixo se o técnico tiver o componente em campo
- Backsheet com fissuração pontual: depende da extensão do dano e da garantia ativa — a maioria dos fabricantes não cobre fissuras por impacto mecânico ou expansão térmica cíclica
- PID: tratamento possível com equipamento específico de compensação, mas a relação custo-benefício depende da quantidade de módulos afetados e do estágio de degradação
Quando o problema está no microinversor:

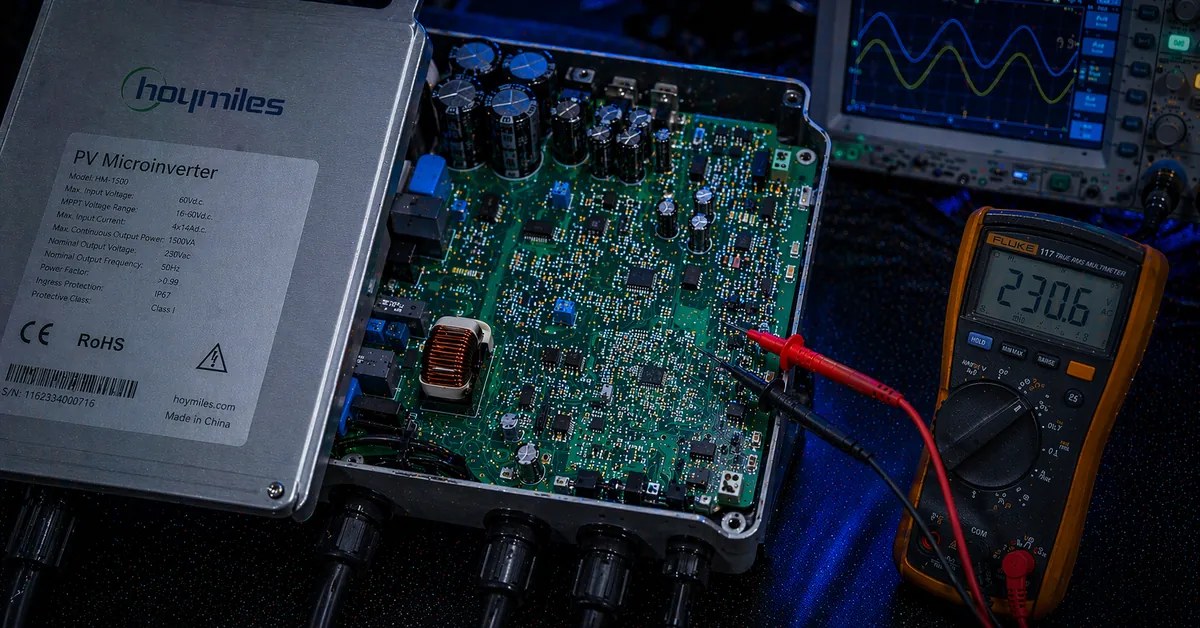

Os modelos Hoymiles usam componentes SMD de precisão no circuito de monitoramento de isolamento — resistores de medição e capacitores de desacoplamento que podem derivar com o tempo, especialmente em ambientes com grande variação térmica diária. O reparo eletrônico é viável quando o defeito está nesses componentes. Custo típico na TEC Solar: entre R$ 300 e R$ 500.
Um microinversor Hoymiles de 600 W novo sai por R$ 800 a R$ 1.200 dependendo do canal de venda. Diagnóstico em bancada antes de pedir o novo não é preciosismo — é cálculo.
