Pasta Térmica em Inversores Solares: Impacto Real na Vida Útil do IGBT

A pasta térmica em inversores solares é um consumível de centavos que, quando ignorado na manutenção ou mal aplicado na troca de IGBT, consome componentes de centenas de reais e condena inversores de cinco dígitos. O detalhe que cabe numa seringa define quanto tempo o componente mais caro do estágio de potência vai durar.

Na nossa bancada, esse padrão chega com frequência: inversor com histórico de superaquecimento recorrente, IGBT queimado pela segunda vez no mesmo slot, técnico sem explicação. Quando abrimos, a pasta está ressecada, partida, às vezes em pó. O componente cozinhou durante meses sem nenhum alerta visível além dos erros de temperatura que foram sendo ignorados.

Não existe workaround para isso. O IGBT precisa perder calor pelo caminho certo. Se a interface térmica estiver comprometida, o calor fica represado na junção.

O que causa a degradação térmica do IGBT

O IGBT gera calor dentro de sua junção durante operação. Esse calor percorre um caminho obrigatório até o ar externo: junção → cápsula → pasta térmica → dissipador → fluxo de ar. Cada etapa tem uma resistência térmica (Rth). A resistência entre cápsula e dissipador — o Rth_cs — depende diretamente da qualidade da interface.

Com pasta técnica aplicada corretamente, o Rth_cs fica entre 0,01 e 0,05 °C/W. Com pasta ressecada ou bolhas de ar na aplicação, esse valor pode triplicar ou quadruplicar.

A consequência é direta: temperatura de junção (Tj) mais alta. Fabricantes de IGBT especificam uma Tj máxima — geralmente 150°C ou 175°C. O que poucos consideram é que trabalhar sistematicamente próximo desse limite, sem ultrapassá-lo, acelera a degradação por mecanismos cumulativos. Pelo modelo de Arrhenius aplicado a semicondutores, cada 10°C a mais na junção reduz a vida útil do componente pela metade.

Um IGBT projetado para 15 anos de operação pode falhar em 5 com interface térmica comprometida.

O segundo mecanismo que acontece no campo é o chamado pump-out: sob ciclos repetidos de expansão e contração térmica, a pasta silicone migra para as bordas da superfície de contato e abandona o centro — exatamente onde o fluxo de calor é mais intenso. A cápsula do IGBT fica com zona seca no centro. O componente passa a trabalhar com Rth_cs muito mais alto do que quando foi instalado, sem nenhum alerta visível no display. O superaquecimento de inversor solar começa de forma silenciosa e vai escalando até o colapso.

É gradual, invisível e muito mais comum do que o mercado reconhece.

Como identificar

O técnico raramente lê “pasta térmica ruim” num código de erro. O que aparece são sintomas de temperatura que parecem ter outras causas:

1. Erros de superaquecimento recorrentes mesmo com temperatura ambiente dentro do normal
2. Inversor desligando nos horários mais quentes do dia, com ventilador funcionando — o que elimina de imediato a causa mais óbvia e é exatamente o que confunde quem não conhece a interface térmica
3. IGBT queimado de novo em menos de 12 meses após troca
4. Temperatura do dissipador dentro do esperado, mas IGBT com falha interna prematura
5. Falhas sazonais: piora consistente no verão, melhora no outono, sem qualquer intervenção
6. Histórico de eventos de temperatura progressivamente mais frequentes nos registros do inversor antes da falha final

Em instalações no Nordeste do Brasil, onde a temperatura ambiente ultrapassa 40°C por meses seguidos e muitos inversores ficam em coberturas metálicas sem ventilação, esse padrão aparece o ano inteiro. Não é coincidência.

Ao abrir o inversor, os sinais físicos são diretos:

• Pasta com coloração marrom-alaranjada, oxidada, com rachaduras visíveis ou reduzida a pó
• Efeito pump-out: pasta acumulada nas bordas, com zona seca no centro da cápsula
• Marcas de bolhas de ar impressas na superfície da pasta ao remover o IGBT
• Superfície do dissipador com irregularidades que não foram compensadas pela pasta na instalação

Uma câmera térmica com o inversor em operação confirma em minutos: hot spot localizado no IGBT enquanto o dissipador ao redor está mais frio. O calor não está saindo pela interface.

Quando é falha eletrônica interna

A maioria dos casos de IGBT queimado por superaquecimento tem origem externa: pasta comprometida, ventilador travado, dissipador entupido de poeira. A falha eletrônica interna no próprio IGBT é menos frequente do que o mercado assume.

Como diferenciar na prática:

• IGBT com curto entre coletor e emissor no teste estático, dissipador limpo, ventilador OK → suspeita de falha interna ou sobretensão como causa, não temperatura
• IGBT com histórico de temperatura progressivamente elevada, pasta ressecada confirmada na inspeção → causa externa, interface térmica
• IGBT com dano no encapsulamento ou marcas de fulguração → sobretensão, não temperatura

O problema é que pasta ruim cria condições para o IGBT falhar por sobrecorrente também. Com Tj elevada, a resistência de saturação do componente (Vce_sat) aumenta, gerando mais calor num ciclo que se retroalimenta até o curto-circuito térmico. A causa raiz foi a interface. O mecanismo de falha final parece outra coisa.

Por isso o diagnóstico precisa ir atrás do histórico de temperatura antes de tentar entender por que o componente falhou. Quando o inversor registrava eventos de temperatura antes da falha final, a interface térmica é o ponto de partida. Se não havia histórico de temperatura e o IGBT parou sem aviso, investigar o driver de gate e possíveis picos de tensão no barramento CC. São diagnósticos diferentes e levam a reparos diferentes.

Ainda não existe atalho para isso. Depende do que você vai encontrar na placa.

Vale a pena consertar?

A troca de pasta térmica é um dos reparos com melhor custo-benefício em bancada. Material técnico com condutividade de 6 a 8 W/mK — marcas como Shin-Etsu X-23 ou Dowsil TC-5026 — custa menos de R$ 100. O procedimento correto, aplicado com técnica de ponto central e torque uniforme nos parafusos de fixação (tipicamente 2,5 a 3,5 Nm conforme datasheet do módulo), pode dobrar ou triplicar a vida útil dos IGBTs restantes.

Cenários reparáveis:

• IGBT íntegro no teste estático, histórico de superaquecimento documentado: pasta nova + recondicionamento do dissipador. Custo de material abaixo de R$ 100.
• IGBT danificado, placa de controle intacta: troca do componente + pasta técnica correta + verificação de torque na fixação.
• Falhas sazonais sem dano estrutural: pasta + limpeza das aletas + revisão do ventilador e do sensor de temperatura.
• Segundo IGBT queimado no mesmo slot após reparo anterior: reexecutar todo o procedimento com pasta técnica especificada e verificar se houve pump-out na pasta antiga.

Quando a conta não fecha: IGBT queimado com dano em cascata para o driver de gate e a placa de controle pode ultrapassar 60% do valor de um inversor novo, dependendo do modelo. O diagnóstico em nível de placa é o que define essa fronteira — e é ele que sustenta o argumento financeiro para o cliente, seja para o reparo ou para a substituição.

O que nunca é aceitável: trocar o IGBT sem trocar a pasta e verificar o torque. É a causa mais frequente de reincidência que a gente vê. O técnico faz metade do trabalho e fica sem explicação quando o componente falha de novo.

Envie seu inversor para diagnóstico

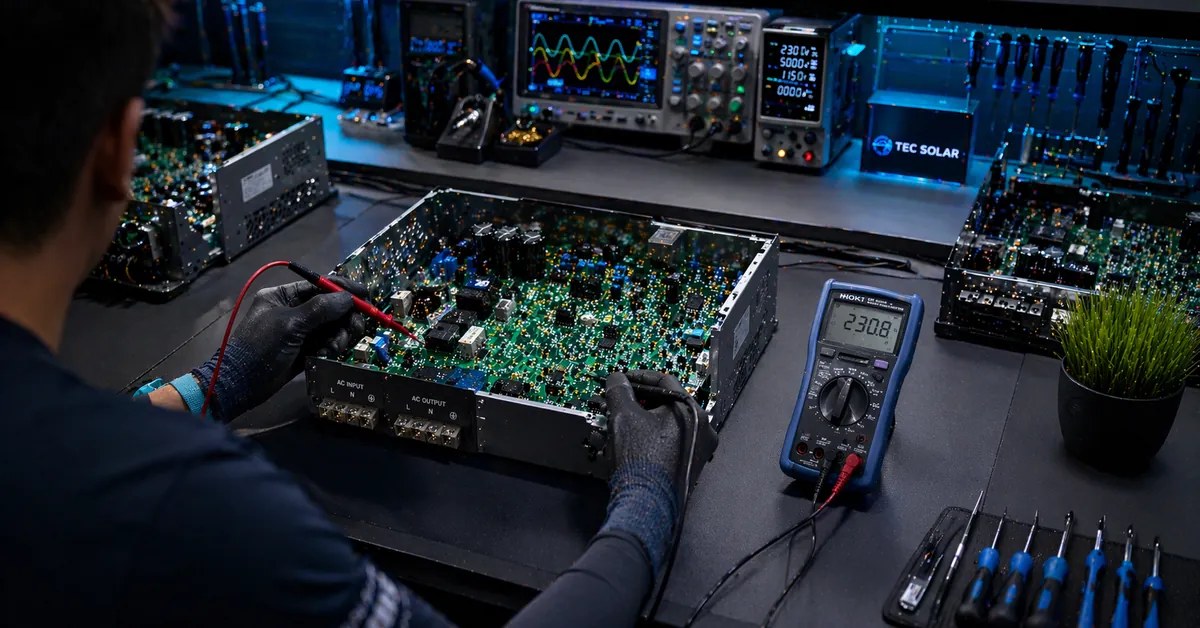

Antes de comprar equipamento novo, envie para a nossa bancada. A TEC Solar realiza diagnóstico eletrônico completo em nível de componente — abrimos o inversor, medimos a placa, identificamos a causa raiz e entregamos um laudo técnico detalhado.
