Fonte auxiliar (SMPS interna) do inversor: a falha que apaga o equipamento inteiro

Fonte auxiliar SMPS do inversor solar é um dos componentes que menos aparece nos laudos de campo — e um dos que mais chegam aqui como causa raiz de inversores completamente apagados, sem display, sem LED, sem resposta nenhuma.

O padrão do problema é quase sempre o mesmo: o integrador vai até o local, mede tensão CC na entrada, verifica o disjuntor de AC, olha para fora e não encontra nada errado. O inversor simplesmente não liga. A conclusão que vem a seguir é automática: queimou o IGBT, o equipamento está perdido.

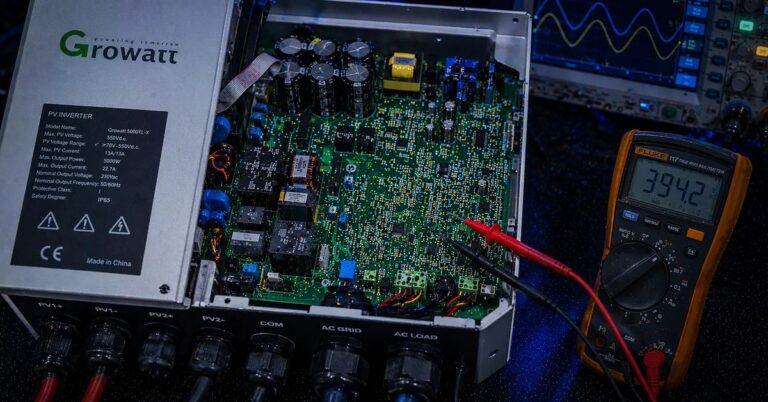

Na nossa bancada, essa conclusão raramente se confirma. O que a gente vê com frequência é o estágio de potência intacto, os IGBTs em condição normal, e uma fonte auxiliar que parou de gerar as tensões que a placa de controle precisa para inicializar. Sem essas tensões, o inversor não faz nada.

O que causa esse problema

A SMPS de um inversor é um circuito flyback de pequeno porte. Ela converte a tensão do barramento CC — ou em alguns projetos a tensão de rede CA — em múltiplos níveis de baixa tensão que alimentam a placa de controle, os drivers de gate dos IGBTs, o ventilador, o display e os módulos de comunicação.

Quando essa fonte falha, o inversor fica sem energia para funcionar. Nada inicializa.

Os componentes que mais falham nesse estágio:

• Capacitores eletrolíticos no secundário — degradam com calor e ciclos repetidos de carga. No Brasil, inversores instalados em telhados metálicos sem ventilação adequada chegam com os capacitores da SMPS já abaulados antes de qualquer outro componente apresentar defeito visível
• MOSFET de chaveamento no primário — absorve transientes de tensão que chegam pelo barramento ou pela rede; cidades com fornecimento instável aceleram muito a degradação desse componente
• Opto-acoplador de realimentação — falha sem queimar nada, sem odor, sem nenhum sinal externo, mas derruba a regulação das tensões de saída de forma progressiva até o colapso
• Diodos do retificador secundário — curto interno resulta em tensão afundada ou oscilando no secundário, o que pode derrubar o inversor de forma intermitente antes de travá-lo definitivamente
• Transformador flyback — ruptura de isolamento entre primário e secundário, normalmente associada a surto severo; menos frequente, mas o mais difícil de localizar sem medição adequada
• Fusível do primário — o elemento de proteção mais simples; quando o surto é intenso o suficiente para abri-lo sem danificar os semicondutores, a troca resolve

O calor é o fator dominante. Inversores com ventilador nunca revisado, operando em ambientes com temperatura acima de 40°C no verão, chegam com a SMPS no limite — e o primeiro evento externo relevante finaliza o componente.

Como identificar

O diagnóstico de SMPS não exige osciloscópio na primeira etapa. Começa assim:

1. Meça a tensão CC na entrada do inversor — dentro do range operacional descarta problema na string
2. Observe se há absolutamente nada no display ou em qualquer LED — ausência total de sinal é característica de SMPS sem saída
3. Abra o inversor e inspecione visualmente os capacitores da fonte auxiliar — abaulamento no topo do capacitor confirma degradação avançada
4. Cheire o interior assim que abrir — componente queimado tem odor específico que aponta a região do defeito antes de qualquer medição
5. Meça com multímetro nos pontos de teste da placa auxiliar as tensões de 5V, 12V e 15V — ausência dessas tensões com barramento CC presente confirma a SMPS como causa do problema
6. Verifique o fusível do primário — aberto com semicondutores intactos indica que o surto externo foi a causa, e o escopo do reparo é menor

Se as tensões no secundário estão ausentes e o primário tem tensão, o caminho está claro. O osciloscópio entra para identificar se o MOSFET está chaveando, se o opto-acoplador tem sinal de realimentação, e onde exatamente a cadeia quebrou. Mas muitas vezes o capacitor abaulado ou o MOSFET com junção em curto já entregam o diagnóstico visualmente.

Quando é falha eletrônica interna

A SMPS raramente falha por causa externa isolada. O padrão mais comum é um componente que já estava próximo do limite da sua vida útil e um evento externo — surto, oscilação de rede, reinicialização frequente — que precipitou o colapso.

Três cenários frequentes na bancada:

Surto externo puro: fusível do primário aberto, MOSFET e diodos intactos. Troca do fusível mais verificação do MOV resolve. Cenário mais simples e mais rápido.

Degradação interna progressiva: capacitores com ESR alto, MOSFET com junção degradada, opto-acoplador com CTR reduzido pelo envelhecimento. O inversor foi dando sinais antes de apagar — instabilidades no monitoramento, reinicializações esporádicas que o integrador atribuiu a oscilações de rede. O sistema parou de forma definitiva quando o componente mais degradado chegou ao limite.

Dano colateral na placa de controle: quando a SMPS colapsa de forma violenta, pode levar tensão incorreta para o microcontrolador ou para os drivers de gate. Não é o cenário mais comum, mas acontece. Esse é o caso que exige diagnóstico mais amplo, porque o escopo do reparo muda.

A distinção importa antes de qualquer orçamento. SMPS isolada: custo de componentes baixo, tempo de reparo curto. SMPS com dano colateral na placa de controle: mais trabalho antes de fechar o valor.

Vale a pena consertar?

Na quase totalidade dos casos em que o diagnóstico confirma falha restrita ao estágio auxiliar: sim.

Componentes para reconstrução de uma SMPS de inversor raramente ultrapassam R$ 150,00. Mesmo com bancada especializada e processo de teste, o reparo fica muito abaixo do custo de um inversor novo. Um equipamento de 5 kWp custa entre R$ 3.000 e R$ 6.000 novo. Reconstruindo a fonte auxiliar, o mesmo equipamento volta a funcionar por uma fração disso.

O que muda o cenário é dano no estágio de potência. Se os IGBTs foram afetados pela falha ou se a placa de controle tem componentes queimados além da fonte auxiliar, o custo sobe. Mas isso só se sabe depois do diagnóstico em nível de placa — não antes de abrir e medir o equipamento.

Condenar o inversor sem medir as tensões de saída da SMPS é erro técnico. A gente recebe equipamentos toda semana com laudo de campo dizendo “defeito irreparável” que voltam da bancada funcionando depois da reconstrução da fonte auxiliar. O estágio de potência estava intacto.
