SMA 6120: Falha de Hardware Interno — placa principal danificada, o que é recuperável

SMA 6120 falha de hardware interno aparece no display ou no portal de monitoramento sem aviso. Um momento o inversor está gerando; no outro, o sistema trava com essa mensagem e não sai mais. Nenhum reset funciona. O cliente para de produzir e começa a ligar.

Na nossa bancada, esse erro chega com frequência vindo do interior de Minas Gerais e do sertão nordestino — regiões com rede elétrica instável, surtos frequentes e variações de tensão que ninguém mede até o equipamento parar. O padrão é quase sempre o mesmo: inversor que funcionou bem por dois, três anos, passou por algum evento de tensão ou calor, e nunca mais voltou.

O problema específico com o 6120 é que ele é um código genérico. O SMA não aponta o componente — só avisa que algo falhou internamente. E isso complica tudo se o diagnóstico for superficial.

O Que Causa Este Erro

O código 6120 nos inversores SMA (Sunny Boy e Sunny Tripower) indica uma falha detectada pelo sistema de proteção interno. Não é erro de configuração, não é alarme de rede — é o próprio inversor dizendo que algo quebrou dentro dele e ele não consegue mais operar com segurança.

A arquitetura SMA monitora continuamente a tensão do barramento CC interno, a corrente em cada fase do estágio de saída, a temperatura dos IGBTs e a integridade da comunicação entre a placa de controle e a placa de potência. Quando qualquer dessas leituras sai do envelope seguro de operação e o inversor não consegue se recuperar por si mesmo, ele trava com o 6120.

As causas que chegam com mais frequência até nós:

1. Falha no circuito de driver de IGBT — o CI driver (IR2110 ou similar) que controla o gate dos transistores queima antes do IGBT em si. O inversor detecta que os sinais de disparo não chegam corretamente e para.
2. Módulo IGBT destruído — sobretensão transitória ou sobrecorrente rompe a junção. É a causa mais frequente depois de eventos de raio ou surto de rede sem proteção adequada.
3. Capacitores eletrolíticos do barramento CC com ESR elevado — degradação que causa ripple excessivo, aciona a proteção interna e resulta em travamento permanente.
4. Falha na fonte de alimentação interna (SMPS) — a fonte chaveada que alimenta a placa de controle perde regulação. O DSP não opera de forma estável e o sistema trava em modo de proteção.
5. Solda fria no barramento de comunicação interno — o SPI ou CAN interno entre as placas apresenta falha intermitente que vira permanente com o tempo e ciclos térmicos repetidos.
6. Problema no transformador de corrente de saída (CT) — leitura incorreta de corrente de fase que dispara a proteção de hardware de forma falsa, sem dano real no estágio de potência.

Não existe uma causa única para o 6120. Cada caso abre um diagnóstico diferente.

Como Identificar na Prática

Antes de ligar qualquer coisa, a inspeção visual já filtra bastante.

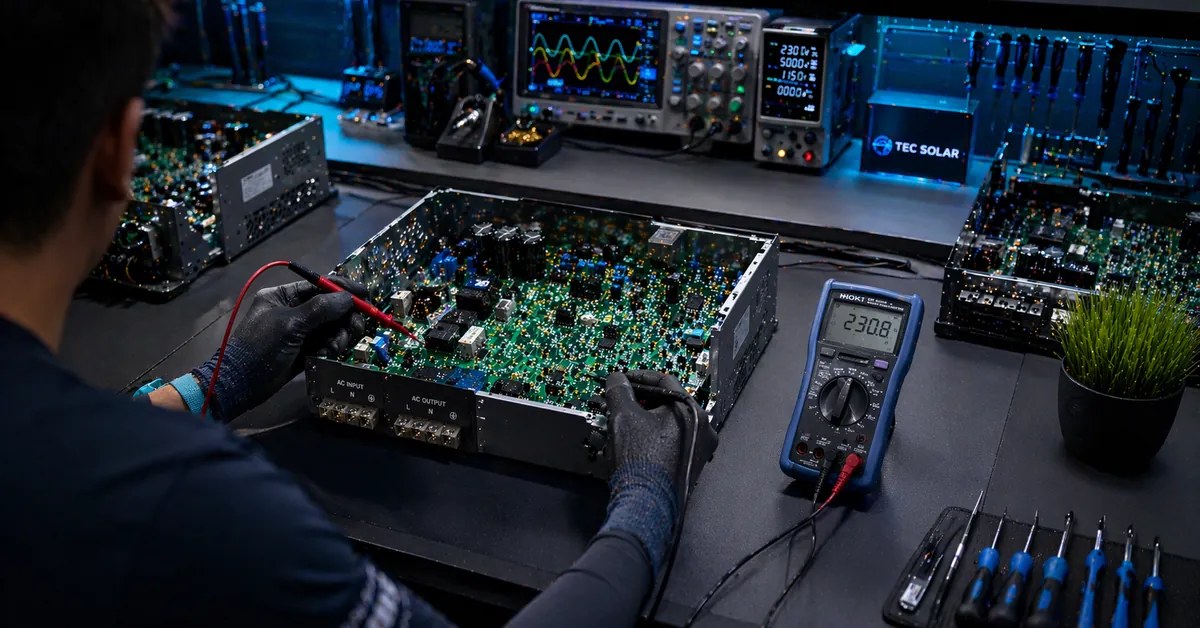

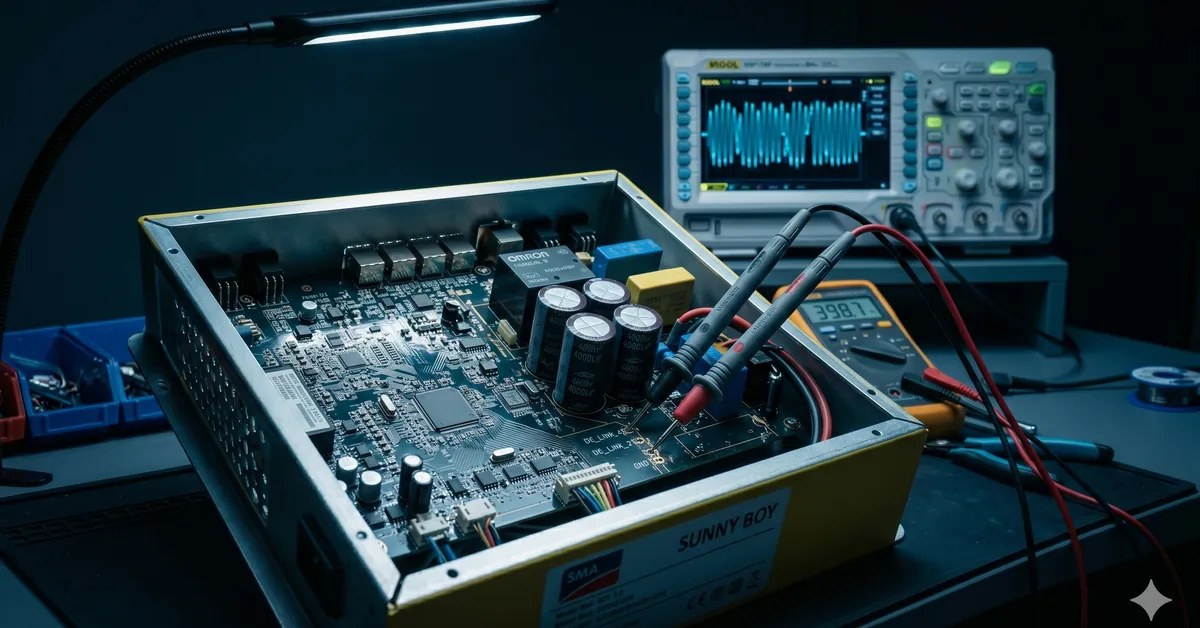

Inspeção visual com o inversor aberto e desligado:

1. Verificar o barramento CC e a placa de potência — procurar marcas de queimado, componente explodido ou trilha rompida
2. Verificar os capacitores do barramento: topos abaulados, eletrolítico vazado, plástico escurecido ao redor
3. Inspecionar os IGBTs — marcas de calor no encapsulamento ou na trilha de cobre adjacente
4. Verificar os CIs drivers — deformação, escurecimento, solda estourada no encapsulamento
5. Examinar a placa de controle: capacitores SMD, reguladores de tensão, trilhas próximas ao microcontrolador
6. Verificar conexões internas entre placas — conector oxidado ou mal encaixado já resolveu casos que pareciam dano grave
7. Inspecionar os transformadores de corrente na saída CA — núcleo rachado ou enrolamento com queimado indicam leitura falsa

Com multímetro, o técnico mede a resistência entre gate e source/drain de cada IGBT — curto indica transistor destruído. ESR elevado nos capacitores eletrolíticos, com capacímetro que tenha essa função, aponta degradação severa.

O osciloscópio entra quando a inspeção visual não resolve. Formas de onda PWM ausentes ou distorcidas na saída do driver, tensão da alimentação interna instável, comunicação entre placas sem sinal — cada uma dessas leituras direciona o diagnóstico para um ponto específico.

O que aparece no campo: o display trava em 6120 de forma permanente. Nenhum reset pela interface limpa o erro. O Sunny Portal registra o timestamp exato do evento — dado útil para correlacionar com queda de tensão da concessionária ou com surto de raio registrado na região.

O Erro Mais Comum do Mercado

O integrador recebe o inversor com 6120, vê “falha de hardware interno” e assume que é perda total. O inversor vai para o depósito ou é mandado de volta ao fabricante sem análise prévia.

Esse raciocínio tem um custo alto.

O 6120 é um código genérico — ele não diz o que quebrou. Um driver de IGBT queimado pode ser trocado por menos de R$ 50 em componente. Um capacitor com ESR fora de especificação custa centavos. O que encarece a conta não é o componente em si — é a ausência de diagnóstico que leva o integrador a desistir antes de olhar o que está dentro do equipamento.

Pior: quando o inversor é substituído sem identificar a causa raiz, o mesmo evento pode se repetir no equipamento novo. Surto de rede sem proteção adequada, ponto de aquecimento por ventilação insuficiente, dimensionamento incorreto de string — nada disso some com a troca do inversor.

Ainda não existe uma regra geral que determine, pelo código de erro, se o reparo vai valer a pena. Depende do que você vai encontrar na placa.

Quando o Reparo é Viável

Alta viabilidade de reparo:

• CI driver de IGBT queimado sem dano no transistor em si — troca direta, custo baixo
• Capacitores eletrolíticos do barramento com ESR elevado — troca em lote, procedimento padrão
• Falha na SMPS interna com componente identificado — custo de componente muito abaixo do equipamento
• Solda fria em conector ou barramento interno — retrabalho com estação de solda, sem substituição de componente
• Transformador de corrente com leitura falsa — substituição pontual sem impacto no restante da placa

Viabilidade moderada:

• IGBT único danificado — viável se o componente estiver disponível e o dano não se propagou para o driver e para o dissipador
• Placa de controle com regulador de tensão ou CI de interface danificado — depende da disponibilidade do componente no mercado nacional

Raramente compensa:

• Múltiplos IGBTs destruídos com dano em cascata para drivers, dissipador e barramento
• Dano por inundação com corrosão generalizada em ambas as placas simultaneamente

Em números: um SMA Sunny Boy de 5 kWp novo sai em torno de R$ 3.500 a R$ 4.500 no mercado atual. Um reparo de driver mais capacitores, com laudo técnico, fica em torno de R$ 600 a R$ 900. Quando o dano é pontual, a conta fecha com folga a favor do reparo.

Conclusão

O 6120 não é sentença de morte. É um código genérico que aponta para dentro do equipamento — e o que está dentro determina tudo.

Na maioria dos casos que chegam até nós, o inversor tem conserto. Não porque queremos vender reparo, mas porque o diagnóstico eletrônico em nível de placa revela que o dano é isolado. Um componente, às vezes dois. O sistema de proteção funcionou, salvou o restante, e o que ficou danificado é identificável e trocável.

A decisão de reparar ou substituir tem que ser baseada em diagnóstico. Não em suposição.
