SMA 9416: Falha no Relé de Rede — diagnóstico e viabilidade de reparo

O SMA 9416 aparece no portal de monitoramento, o inversor para de injetar energia, e o instalador que chega ao local não encontra nenhuma evidência física de dano. Nada queimado, nada com cheiro, nenhum barulho anormal. Só o evento registrado e o equipamento parado. Nesse ponto, a maioria decide que é defeito grave e encaminha o inversor para substituição.

Na nossa bancada, esse evento chega com frequência em Sunny Boy de 3 a 6 kW vindos de instalações em municípios do interior do Nordeste e do Centro-Oeste — regiões onde a rede da concessionária oscila com regularidade. O padrão se repete: rede instável, comutações repetidas do relé em curto intervalo de tempo, deterioração progressiva do contato, falha no ciclo de autoteste do firmware, Evento 9416. Às vezes leva meses. Às vezes, uma semana de variação intensa resolve o estrago.

O que causa o SMA 9416

No firmware da SMA, o Evento 9416 indica falha no teste do relé de rede — o que a documentação técnica original chama de Netzrelais-Test. Antes de conectar à rede, o inversor executa uma sequência de autoverificação obrigatória: fecha o relé, mede a resposta de tensão no ponto de conexão CA, abre novamente e confirma que o circuito de feedback registrou a transição dentro dos parâmetros esperados. Se qualquer etapa falha, o evento é registrado e a injeção é bloqueada.

Esse mecanismo existe por exigência normativa. A ABNT NBR 16149 e a IEC 62116 determinam que inversores fotovoltaicos conectados à rede devem possuir proteção anti-ilhamento com tempo de resposta inferior a 2 segundos. O relé de rede é o último elemento físico dessa cadeia de segurança — sem ele funcionando corretamente, o inversor não tem como cumprir a norma.

As causas que chegam até nós com mais frequência:

1. Contato soldado (welded contact) — arco elétrico durante comutação funde os terminais metálicos, e o contato não abre mais mesmo sem sinal de comando
2. Bobina com resistência fora do especificado — envelhecimento térmico altera o enrolamento; a resistência sobe além do limite e o transistor driver não consegue acionar com corrente suficiente
3. Transistor driver queimado — o componente que aciona a bobina falha em curto ou circuito aberto, e o relé perde completamente o comando
4. Trilha de feedback interrompida — corrosão ou dano mecânico na PCB corta o sinal de retorno antes de chegar ao microcontrolador
5. Conector da bobina oxidado — pinos do JST com oxidação severa geram leituras inconsistentes e o teste falha de forma intermitente
6. Capacitor de filtro no circuito de medição com drift — o capacitor responsável por estabilizar a leitura de tensão de feedback perde capacitância e distorce a resposta
7. Mola de retorno fatigada — desgaste mecânico depois de anos de operação impede o contato de voltar à posição aberta de forma confiável

Nenhuma dessas causas aparece no display. O 9416 só diz que o relé não passou no teste. O que falhou dentro desse circuito — isso é tarefa da bancada.

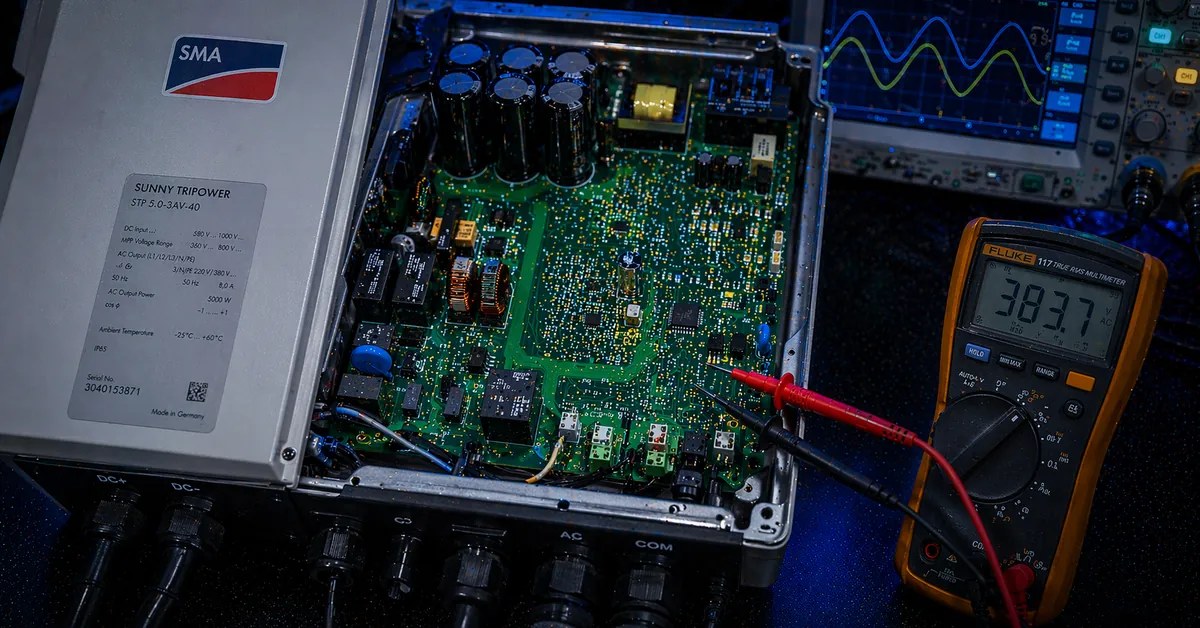

Como identificar na prática

Com o inversor desligado, desconectado da rede CA e com o barramento CC descarregado:

1. Localize o relé de rede — nos modelos Sunny Boy de primeira e segunda geração (SB1600TL ao SB6000TL), é um relé de potência posicionado na placa de saída CA, frequentemente Panasonic HF2 ou HF7 series, 16 a 25 A de corrente de contato
2. Inspecione visualmente os terminais de contato: escurecimento acentuado, deformação metálica ou marcas de arco indicam contato soldado
3. Meça a resistência da bobina com multímetro na faixa de ohms — valores típicos ficam entre 70 e 140 Ω para relés de 12 VDC; abaixo de 10 Ω ou acima de 300 Ω apontam bobina comprometida
4. Teste o relé fora da placa com fonte DC na tensão nominal da bobina: clique mecânico audível e nítido confirma operação; ausência de clique confirma bobina aberta ou mola fatigada
5. Com o inversor em bancada e fonte CC isolada simulando a string — sem conexão à rede — monitore com osciloscópio o sinal no gate do transistor driver: ausência de pulso de comando direciona o diagnóstico para o driver ou para o firmware, não para o relé
6. Verifique o transistor driver em modo diodo com o multímetro: curto entre coletor e emissor (BJT tipo BC817) ou entre drain e source (MOSFET tipo IRF série) confirma componente queimado
7. Meça continuidade no caminho do sinal de feedback desde o contato auxiliar do relé até o pino de entrada do microcontrolador — qualquer ruptura nesse percurso mantém o Evento 9416 mesmo depois de substituir o relé

Se o relé clica, mas o evento persiste após a troca, o problema nunca foi o relé.

O erro mais comum do mercado

A sequência que a gente vê com mais frequência: técnico chega ao local, lê o Evento 9416, pesquisa em fórum, encontra alguém dizendo que “9416 no SMA é placa de potência queimada” e encaminha o inversor para descarte ou compra um novo. O equipamento vai para o sucateiro com o relé original ainda podendo ser recuperado.

Relé de rede queimado e placa de potência queimada produzem sintomas completamente diferentes. Quando a placa de potência falha — IGBT em curto, driver destruído — o que aparece são códigos de sobrecorrente, sobretensão de barramento CC ou temperatura crítica. O Evento 9416 isolado aponta especificamente para o circuito do relé. Misturar os dois é um erro de diagnóstico, não de julgamento.

O segundo erro, menos óbvio, é substituir o relé sem checar o transistor driver. Se o driver estava queimado antes, ele vai queimar o relé novo na primeira comutação sob carga. O inversor funciona dois dias, o 9416 volta. A culpa recai sobre a peça, mas o diagnóstico nunca foi concluído.

Quando o reparo é viável

O Evento 9416 como código único, sem outros eventos associados, é um dos cenários com melhor prognóstico que chegam até nós.

Critérios que pesam a favor do reparo:

• Ausência de eventos de IGBT ou sobrecorrente junto ao 9416 — indica que o estágio de potência provavelmente não foi comprometido
• Display funcional e firmware inicializando normalmente até o ponto de falha — microcontrolador operacional é um sinal positivo
• Placa sem dano de umidade generalizado — manchas brancas extensas de corrosão na PCB podem indicar comprometimento além do circuito do relé
• Componentes disponíveis no mercado nacional — relés com especificação equivalente ao original estão acessíveis sem necessidade de importação direta

Inversores SMA Sunny Boy de 3 a 6 kW com Evento 9416 como código principal, sem histórico de dano por surto ou descarga direta de raio, têm alta taxa de reparo viável na bancada. O laudo define o escopo antes de qualquer comprometimento financeiro.

Conclusão

O Evento 9416 bloqueia o sistema completamente e não diz qual componente específico falhou. O firmware só registra que o relé não passou no teste. O que está por baixo disso — relé, driver, feedback, conector — a bancada descobre em poucas horas.

Antes de condenar, diagnostique.
