Sungrow Err 059: Sobretensão do Barramento DC — falha no circuito de descarga

O Sungrow Err 059 aparece, o inversor desliga e a geração vai a zero. O display mostra o código, às vezes sem nenhum detalhe adicional, e o instalador que chega ao local não encontra nada óbvio: strings aparentemente dentro da tensão esperada, temperatura razoável, nenhum barulho suspeito. O diagnóstico de mercado, nesse ponto, tende para “placa queimada” e o equipamento segue para descarte ou substituição.

Na nossa bancada, esse erro chega com frequência em modelos SG da Sungrow com dois a cinco anos de operação, vindos principalmente do interior de Minas Gerais e do Centro-Oeste, onde a rede da concessionária tem variações mais pronunciadas durante o pico de carga do verão. O padrão que a gente vê é sempre o mesmo: sistema funcionando por meses, início do verão com irradiância alta e produção no limite, primeiro desligamento com Err 059, e o inversor nunca mais sobe depois disso.

O que causa o Err 059

No firmware dos inversores Sungrow, o Err 059 indica sobretensão no barramento CC intermediário — o que a documentação técnica descreve como “DC Bus Overvoltage, discharge circuit fault”. O barramento CC é o estágio de alta tensão entre o lado fotovoltaico e o estágio de potência CA. Nos modelos SG monofásicos, essa tensão opera tipicamente entre 350 e 800 V. Nos modelos trifásicos, pode chegar a 1000 V em configurações de alta tensão.

O circuito de descarga tem duas funções. Na partida, ele controla a velocidade de carga do banco de capacitores do barramento através de um resistor de pré-carga — sem esse controle, o inrush de corrente destrói o banco no primeiro ciclo. No desligamento, ele fornece um caminho para que os capacitores se descarreguem até tensões seguras. A IEC 62109-1 exige descarga abaixo de 60 VDC em menos de 1 segundo em partes acessíveis do equipamento. Sem esse circuito operacional, o inversor não cumpre a norma de segurança.

As causas que chegam até nós com mais frequência:

1. Resistor de pré-carga aberto — tipicamente um resistor de potência cerâmico ou bobinadosem de 50 a 200 Ω, 25 a 100 W; quando abre, o banco de capacitores não carrega de forma controlada e a tensão dispara nos primeiros milissegundos da partida
2. MOSFET de bypass com falha em circuito aberto — esse componente deveria derivar o resistor de pré-carga depois que o barramento estabiliza; se falha em aberto, o resistor passa a conduzir carga contínua, aquece progressivamente e em semanas ou meses abre também
3. Banco de capacitores com capacitância reduzida — capacitores eletrolíticos com ESR elevado ou capacitância abaixo de 70% do valor nominal não conseguem amortecer picos durante transientes de produção; a tensão no barramento ultrapassa o limiar do comparador e o Err 059 é disparado
4. Divisor de tensão de medição com deriva — o circuito que monitora a tensão do barramento usa um divisor resistivo de alta impedância seguido de um amplificador operacional; se qualquer resistor nesse divisor deriva mais de 5% da tolerância, o controlador recebe leituras incorretas e registra sobretensão quando o barramento ainda está dentro do limite real
5. Retorno de energia pelo lado CA — durante distúrbios na rede com elevação súbita de tensão, energia pode fluir de volta pelo estágio de saída para o barramento CC; se o tempo de resposta da proteção não acompanha a transição, a tensão no barramento escala e o código é registrado
6. Sinal de gate ausente para o MOSFET de bypass — a placa de controle pode falhar ao gerar o pulso de comando correto por problema no driver de gate, mantendo o MOSFET desligado quando deveria comutar; o resultado prático é idêntico ao do MOSFET com falha em aberto, mas a causa está na lógica de controle, não no componente de potência

Nenhuma dessas falhas é visível de fora do gabinete.

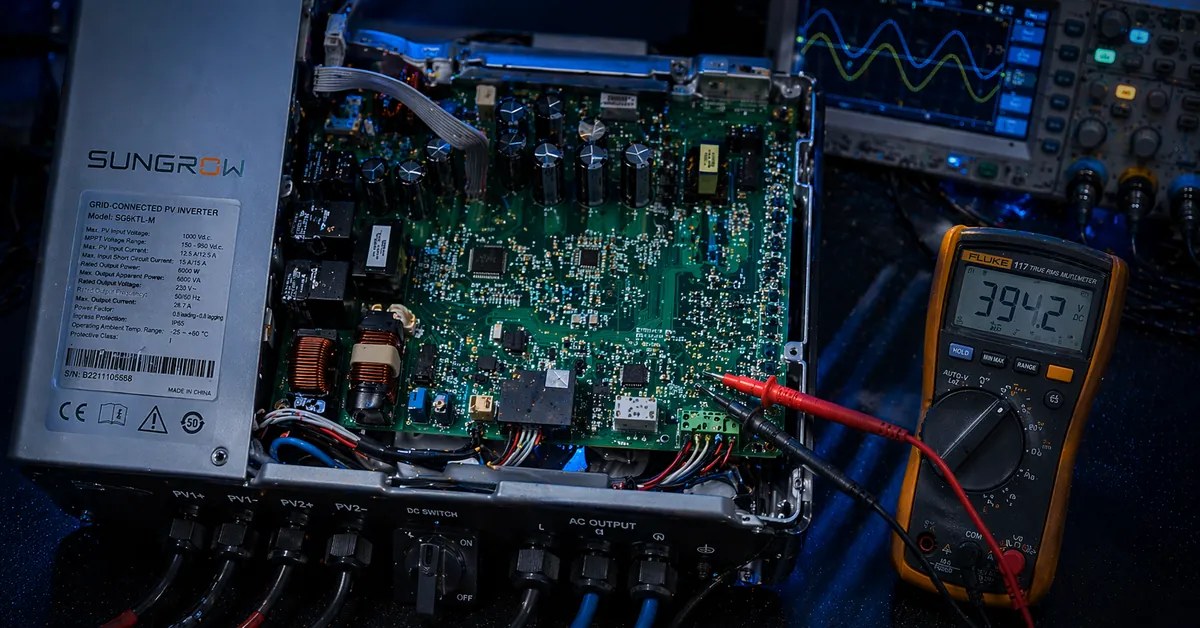

Como identificar na prática

Com o inversor desligado, strings desconectadas e pelo menos 5 minutos de espera para descarga passiva:

1. Descarregue ativamente o barramento antes de tocar em qualquer componente — conecte um resistor de 1 kΩ / 10 W com pontas isoladas entre os bornes do barramento e aguarde a tensão cair abaixo de 30 V no multímetro antes de prosseguir
2. Localize o resistor de pré-carga — nos modelos SG-S e SG-TL fica próximo ao bloco de entrada CC, geralmente com marcas de calor na cerâmica ou no substrato; meça com o multímetro na faixa de resistência: circuito aberto confirma a falha
3. Verifique o MOSFET de bypass em modo diodo: próximo de zero Ω nos dois sentidos indica falha em curto; resistência elevada nos dois sentidos indica falha em aberto
4. Inspecione o banco de capacitores: tampas abauladas, resíduo de eletrólito na base ou descoloração da PCB em volta do can indicam degradação; meça com medidor LCR quando disponível — capacitância abaixo de 70% do nominal ou ESR acima de 200 mΩ confirmam o diagnóstico
5. Meça os resistores do divisor de tensão na placa de controle com a placa sem alimentação — deriva superior a 5% em qualquer resistor suspeita o circuito de medição como causa raiz
6. Monitore a tensão do barramento com osciloscópio durante uma partida controlada a partir de uma fonte CC de bancada limitada a 400 VDC — a tensão deve subir linearmente na fase de pré-carga e estabilizar quando o MOSFET de bypass comuta; qualquer pico não amortecido ou ausência da comutação aponta a fase exata onde o circuito falhou
7. Verifique o sinal de gate no MOSFET de bypass durante a partida controlada: sinal presente mas MOSFET não comutando confirma falha do componente; ausência do sinal direciona o diagnóstico para o driver ou para a lógica de controle

Se o resistor está intacto e o MOSFET está intacto, o problema está no banco de capacitores ou no divisor de tensão. Ainda não existe resposta definitiva sem medir — depende do que você vai encontrar na placa.

O erro mais comum do mercado

O que a gente vê com mais frequência: os capacitores são trocados sem que ninguém tenha verificado o MOSFET de bypass. A lógica parece razoável — “sobretensão no barramento, capacitores devem estar ruins”. O banco é substituído (custo alto em modelos com banco de capacitância elevada), o sistema volta a funcionar por algumas semanas, e o Err 059 retorna. O MOSFET que deveria ter sido diagnosticado na primeira intervenção continuou danificado e passou a degradar os capacitores novos progressivamente.

O segundo erro é trocar o resistor de pré-carga sem entender por que ele abriu. Se o MOSFET de bypass estava em aberto e o resistor ficou conduzindo carga contínua por meses, ele queimou como efeito secundário. Trocar só o resistor e manter o MOSFET danificado resolve o sintoma por um período curto. Em duas a oito semanas, o resistor novo queima pelo mesmo mecanismo — e o técnico volta ao ponto de partida sem saber o porquê.

O diagnóstico tem que mapear a causa raiz, não apenas o componente visivelmente danificado.

Quando o reparo é viável

O Err 059 como código primário, sem eventos associados de curto no estágio de potência ou falha de IGBT, é um dos cenários com melhor taxa de recuperação que chegam até nós.

Critérios que pesam a favor do reparo:

• Resistor de pré-carga aberto sem dano térmico secundário na PCB — reparo de componente único, componentes disponíveis no mercado nacional sem necessidade de importação
• MOSFET de bypass com falha isolada sem dano no circuito de gate drive — substituição por componente equivalente com os mesmos parâmetros de tensão e corrente
• Banco de capacitores degradado com estágio de potência preservado — troca do banco com verificação de ESR e capacitância pós-reparo antes de religar
• Firmware inicializando normalmente até o ponto de desligamento — microcontrolador e memória operacionais indicam que o dano está no circuito de potência, não na lógica de controle

Inversores Sungrow série SG de 3 a 15 kW com Err 059 como código único, sem histórico de falha de IGBT ou surto por descarga atmosférica, têm prognóstico favorável na bancada. O laudo define o escopo real antes de qualquer comprometimento financeiro.

Conclusão

O Err 059 registra que a tensão do barramento CC ultrapassou o limite — mas não diz qual componente falhou. Resistor aberto, MOSFET em aberto, banco degradado, divisor desviado: o código é o mesmo para todos. Às vezes é um resistor de cinco reais. Às vezes é o banco inteiro. Sem abrir a placa e medir, não tem como saber.

Condenar o equipamento com base no código, sem diagnóstico, é jogar fora um inversor que provavelmente tem reparo.
