Growatt Erro 302: Falta de Rede CA — diagnóstico completo do estágio de saída

Growatt Erro 302 — “No AC Connection” — aparece quando o inversor realiza a checagem pré-operacional de presença de tensão CA na saída e não encontra o sinal dentro do limiar de detecção. O sistema trava antes de iniciar a operação. Sem geração, sem log de produção, sem mensagem adicional. Só o código no display.

O que confunde quem está no campo é que, em boa parte dos casos, a rede elétrica está presente e funcionando. O problema não é ausência de energia — é que o circuito de sensoriamento do inversor não consegue ler essa energia. Na nossa bancada, esse erro chega com frequência vindo de instalações no interior de Minas Gerais, Bahia e Piauí, onde a tensão da concessionária oscila bastante ao longo do dia. O equipamento já passou por múltiplos ciclos de desconexão e religação forçada. A rede está lá. O inversor reporta que não tem nada.

O que causa esse erro

Para entrar em operação conectado ao grid, o inversor precisa completar quatro verificações em sequência:

1. Detectar tensão CA dentro da faixa permitida — nominal ±10%, conforme ABNT NBR 16149
2. Confirmar frequência dentro do range operacional (entre 59,5 Hz e 60,5 Hz na configuração padrão brasileira)
3. Fechar o relé de saída, o componente que conecta fisicamente o inversor ao ponto de acoplamento com a rede
4. Confirmar que a tensão lida após o fechamento do relé corresponde ao valor medido antes

O Erro 302 é disparado quando o circuito de sensoriamento retorna leitura nula ou abaixo do limiar mínimo — mesmo com o grid presente. Tem origem externa ou interna.

Do lado externo: disjuntor CA com contato oxidado, cabo de saída com terminal frouxo, interruptor de desconexão aberto por descuido ou queda de tensão da concessionária abaixo de 85% da nominal por tempo suficiente para o firmware registrar ausência de rede.

Do lado interno, os pontos mais recorrentes são:

• Relé de saída com contatos desgastados (stuck open) — a bobina energiza, o contato não fecha
• Divisor resistivo do circuito de sensoriamento CA com deriva por temperatura ou envelhecimento
• Optoacoplador de isolamento do caminho de leitura aberto ou com ganho de corrente (CTR) muito reduzido
• Referência de tensão incorreta no comparador da placa de controle, gerando limiar de detecção deslocado

O divisor resistivo é o ponto que mais passa despercebido. Resistores com deriva elevada não queimam — simplesmente alteram o valor medido ao longo dos anos. Nenhum sinal visual na placa. A leitura de tensão CA que chega ao microcontrolador está 25 a 35% abaixo da real, e o firmware interpreta como ausência de rede.

É esse tipo de defeito que não aparece em inspeção visual nem em teste rápido com multímetro nos terminais de potência.

Como identificar na prática

A separação entre causa externa e interna define o caminho. Começa com multímetro nos terminais certos:

1. Meça a tensão CA nos terminais de saída do inversor — os terminais pós-relé, no bloco de conexão CA — com o equipamento em standby. Se a tensão estiver presente e correta (220 V ±10%), a rede chegou até ali. O inversor é que não está lendo o sinal
2. Compare com a tensão no quadro CA, nos terminais de saída do disjuntor dedicado ao inversor. Diferença acima de 5 V indica resistência de contato elevada no disjuntor ou no cabeamento
3. Verifique o disjuntor fisicamente: terminal de parafuso com oxidação, cabo com isolamento amolecido pelo calor, bitola subdimensionada para a corrente nominal do inversor

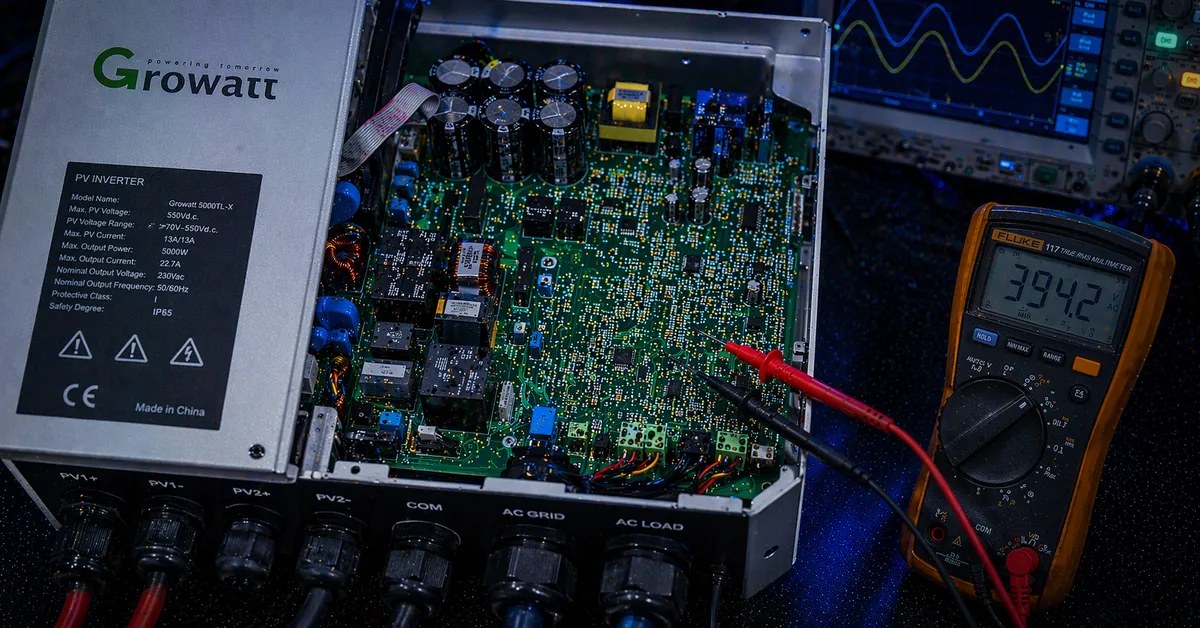

4. Com o inversor aberto na bancada, localize o relé de saída CA. Aplique tensão de bobina diretamente (geralmente 5 VCC ou 12 VCC conforme especificação do componente) e meça a continuidade entre os contatos. Resistência de contato acima de 0,5 Ω indica desgaste
5. Identifique a rede de resistores do divisor resistivo de sensoriamento CA — normalmente uma série de resistores de alta impedância no caminho de entrada CA da placa de controle. Meça o valor individual com o circuito desligado e compare com o valor marcado no corpo do componente. Deriva acima de 5% já é suficiente para deslocar a leitura do firmware para fora do limiar
6. Teste o optoacoplador do circuito de medição: com sinal CA de referência aplicado na entrada, meça a tensão na saída do componente. Ausência de sinal na saída com sinal presente na entrada confirma componente aberto ou com CTR degradado abaixo do mínimo funcional
7. Verifique a tensão de referência no pino VREF do comparador da placa de controle — desvio da referência desloca o limiar de detecção e pode fazer o firmware “ver” ausência de tensão mesmo com 200 V presentes nos terminais

Se a tensão CA está nos terminais de saída do inversor e o Erro 302 persiste, a busca começa no circuito de leitura. Não no cabeamento.

O erro mais comum do mercado

O técnico mede a tensão no quadro, confirma que a rede está presente e conclui que o inversor tem “problema interno na placa principal”. O laudo vai para o fabricante sem diagnóstico detalhado. Meses depois, o cliente recebe orçamento de troca de placa principal — às vezes ao custo de 60 a 80% do inversor novo.

Confirmar presença de rede não é diagnóstico. É a primeira linha de uma checklist que tem mais seis passos abaixo dela.

O relé de saída é o componente com maior taxa de falha nesse erro específico — principalmente em inversores com mais de três anos operando em regiões onde a rede oscila, como o interior do Nordeste e zonas rurais com subestação sobrecarregada. O relé tenta fechar dezenas de vezes por dia durante eventos de reconexão. O contato desgasta progressivamente. Custo do componente de reposição: entre R$ 15 e R$ 60 dependendo do modelo e da especificação de contato. Não é troca de placa.

Mandar o inversor para fábrica com laudo de “placa com defeito” sem identificar o componente específico é garantia de orçamento inflado. O que chega no serviço autorizado sem diagnóstico prévio recebe o reparo mais amplo possível. Às vezes necessário. Frequentemente não.

Quando o reparo é viável

Se o circuito de potência está intacto — IGBTs, drivers, filtros de saída, capacitores de barramento — o Erro 302 é reparável com custo baixo e alta taxa de sucesso.

Os componentes do circuito de sensoriamento CA têm custo unitário abaixo de R$ 80 e ficam em regiões acessíveis da placa de controle. O diagnóstico exige instrumento adequado e referência do schematic do modelo — mas o reparo é cirúrgico quando a causa está corretamente isolada.

Inversores Growatt monofásicos de 3 kW a 5 kW estão entre R$ 2.500 e R$ 4.000 no mercado atual. Um reparo de circuito de sensoriamento CA fica entre R$ 180 e R$ 500 incluindo componentes e mão de obra de bancada. A relação é direta.

O que pode ampliar o escopo: relé que operou com arco elétrico sustentado por tempo prolongado — contato parcialmente oxidado que abriu e fechou repetidamente com carga — pode ter danificado a trilha de cobre adjacente ou o componente snubber de proteção da bobina. Isso requer reparo adicional de placa. Mas ainda estamos bem abaixo do valor de substituição do equipamento. Depende do que vai aparecer quando abrir a placa e medir componente por componente.

Antes de qualquer decisão, medir. O diagnóstico é o que define se é R$ 300 de reparo ou R$ 3.500 de inversor novo.
