Post 56 — SMA 7702: Temperatura Crítica do Dissipador — Ventilador ou Ambiente como Causa

O SMA erro 7702 indica que o dissipador de calor atingiu temperatura crítica. O inversor entra em modo de proteção e para de gerar energia até que o componente esfrie. Para quem tem um Sunny Boy ou Sunny Tripower parado com esse código na tela, a questão imediata é sempre a mesma: é o ventilador, é o ambiente, ou já danificou alguma coisa na placa?

Na nossa bancada, esse erro chega com uma história quase sempre igual: inversor funcionando normalmente pela manhã, entrando em fault entre 11h e 14h, voltando quando o calor ameniza à noite. A maioria veio de sistemas no Centro-Oeste e Norte do Brasil, onde o verão empurra a temperatura ambiente para 40°C ou mais — muitos instalados em caixas metálicas sem nenhuma ventilação.

O que causa o erro 7702 no SMA

O dissipador de calor é o componente responsável por absorver e dissipar o calor gerado pelos IGBTs durante a conversão de energia. Quando a temperatura nesse ponto ultrapassa o limite configurado no firmware — tipicamente entre 80°C e 90°C dependendo do modelo — o 7702 é gerado e o sistema desliga.

As causas que chegam com mais frequência:

1. Ventilador com rolamento desgastado — o motor perde rotação gradualmente antes de parar por completo. O inversor aguenta por um tempo, mas nos dias mais quentes já não consegue manter a temperatura abaixo do limite. A falha aparece como intermitente por semanas antes de virar permanente.

2. Dissipador com aletas entupidas — pó compactado, insetos e resíduos formam uma camada isolante nas aletas. Mesmo com o ventilador funcionando, o ar não circula de forma eficiente. Em ambientes rurais com poeira fina de solo, esse entupimento acontece em 18 a 24 meses de operação.

3. Pasta térmica ressecada — a interface entre IGBT e dissipador perde eficiência conforme a pasta envelhece. Ciclos térmicos intensos no clima brasileiro aceleram esse processo, especialmente em sistemas que ligam e desligam diariamente há mais de 5 anos.

4. Ambiente sem saída de ar — instalações em caixas fechadas, armários ou locais com temperatura ambiente elevada. O SMA Sunny Tripower é especificado para operar até 50°C de temperatura ambiente em condições adequadas de ventilação. Numa caixa metálica selada, o ar interno aquece junto com o inversor e esse limite é atingido com facilidade.

5. Sensor NTC com deriva de leitura — o sensor instalado no dissipador pode apresentar resistência fora da curva original por envelhecimento ou exposição a temperatura excessiva. O inversor para mesmo quando o dissipador está dentro do limite porque o firmware está recebendo um sinal errado.

6. Driver do ventilador com falha parcial — o circuito de controle do motor pode operar com tensão reduzida, fazendo o ventilador girar mais devagar sem parar completamente. A falha não é visível sem instrumentação — o ventilador gira, mas insuficientemente.

Calor, pó e tempo. Essa é a combinação que gera o 7702 na maioria dos casos.

Como identificar na prática

O diagnóstico começa antes de abrir qualquer coisa. Consulte o histórico de eventos no SMA Solar Portal ou via interface web local do inversor: se o código 7702 aparece sistematicamente nos horários de pico de irradiação e desaparece quando a temperatura cai, o problema é quase certamente de dissipação térmica operacional, não defeito de componente eletrônico interno.

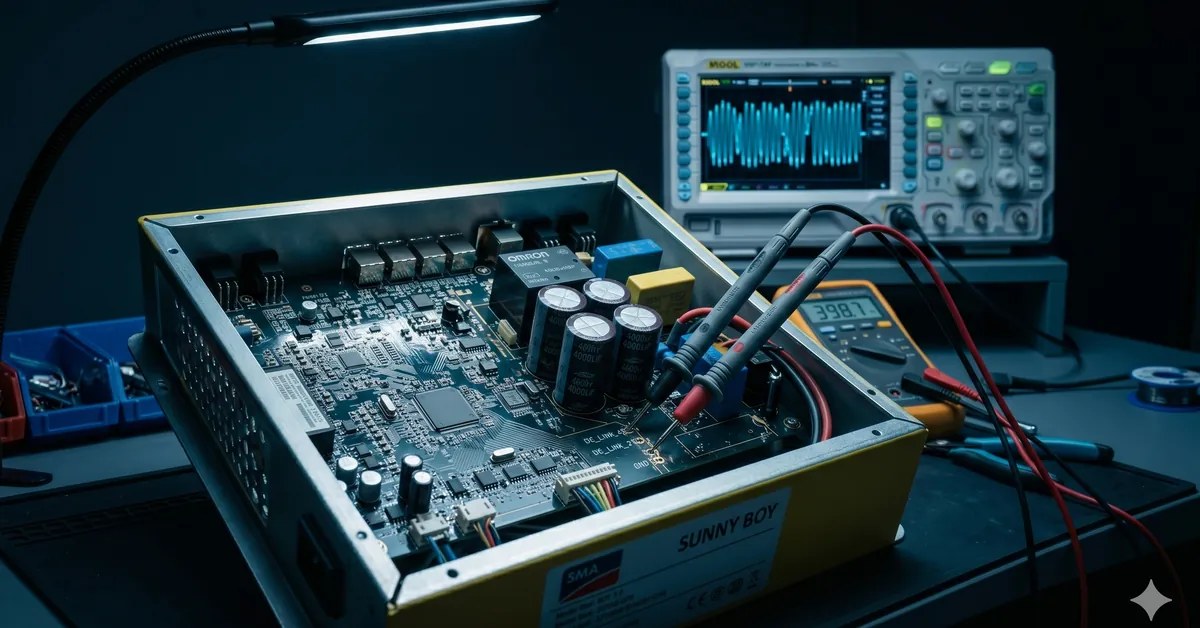

Com o inversor aberto:

1. Inspecione o ventilador visualmente e gire as pás com o dedo — rolamentos desgastados vão apresentar resistência, irregularidade ou som seco no movimento.
2. Meça a tensão nos terminais do motor com o inversor em operação. O SMA alimenta o ventilador tipicamente com 12V ou 24V DC. Sem tensão: problema no driver. Tensão correta e ventilador parado: motor com defeito.
3. Inspecione as aletas do dissipador com uma lanterna. Obstrução por pó compactado é imediatamente visível.
4. Use termômetro de contato ou câmera termográfica para mapear a temperatura do dissipador durante operação e comparar com a temperatura ambiente medida fora do gabinete.
5. Para avaliar o sensor NTC: com o inversor desligado e esfriado, meça a resistência do sensor e compare com a curva do datasheet do componente. Um NTC de 10 kΩ nominal a 25°C com leitura muito desviada dessa referência já levanta a suspeita.

Uma câmera termográfica resolve metade do diagnóstico em minutos. Se não tiver, um termômetro de contato simples já ajuda a separar o que é problema de ambiente do que é falha interna.

O erro mais comum do mercado

O que a gente vê quando recebe esses inversores via logística reversa é quase sempre o mesmo padrão: o técnico que atendeu o sistema antes de nós já tinha emitido laudo de “falha interna irreparável”. Às vezes com cotação de equipamento novo anexada.

Na bancada, o problema era ventilador parado e dissipador com pó compactado nas aletas. Nada eletrônico. Nada interno. Nada que exigisse substituição.

O equívoco é pular a investigação mecânica e concluir direto que há componente eletrônico danificado. O SMA 7702 é, na maioria dos casos, um problema de manutenção — não de defeito de placa.

Tem um segundo erro que aparece com frequência: substituir o ventilador sem limpar o dissipador. O novo ventilador vai trabalhar com carga maior, o dissipador entupido vai segurar o calor do mesmo jeito, e o erro vai voltar em poucas semanas.

Quando o reparo é viável

Na grande maioria dos casos de SMA 7702, sim.

• Ventilador com defeito — substituição de componente. Custo entre R$ 80 e R$ 250 dependendo do modelo, disponível no mercado nacional.
• Dissipador obstruído — limpeza mecânica das aletas. Sem custo relevante de componente.
• Pasta térmica degradada — reaplicação com pasta de alto desempenho térmico, procedimento padrão de bancada.
• Sensor NTC com deriva — componente de baixo custo, substituído diretamente.
• Driver do ventilador com falha — diagnóstico em nível de placa identifica o componente específico responsável pelo controle do motor.

A situação muda apenas se o inversor operou em superaquecimento severo por período prolongado sem proteção adequada. Nesses casos, há risco de dano cumulativo nos IGBTs por estresse térmico. O diagnóstico em nível de componente vai medir os IGBTs diretamente antes de qualquer decisão sobre viabilidade.

Um Sunny Tripower de 15 kW custa entre R$ 8.000 e R$ 12.000 novo. O reparo completo do sistema de resfriamento — ventilador, reaplicação de pasta e limpeza do dissipador — dificilmente ultrapassa R$ 500 numa bancada especializada.

Conclusão

O SMA 7702 soa grave porque aparece como “temperatura crítica”. Na maioria das vezes não é.

Antes de qualquer decisão sobre o equipamento, o técnico precisa abrir o gabinete, olhar o ventilador e checar o dissipador. Trinta minutos de verificação básica resolve a maioria dos casos.

Se a inspeção mecânica não apontar a causa, aí entra o diagnóstico eletrônico — para separar o que é problema de resfriamento do que é falha real na placa.

Envie seu inversor para diagnóstico

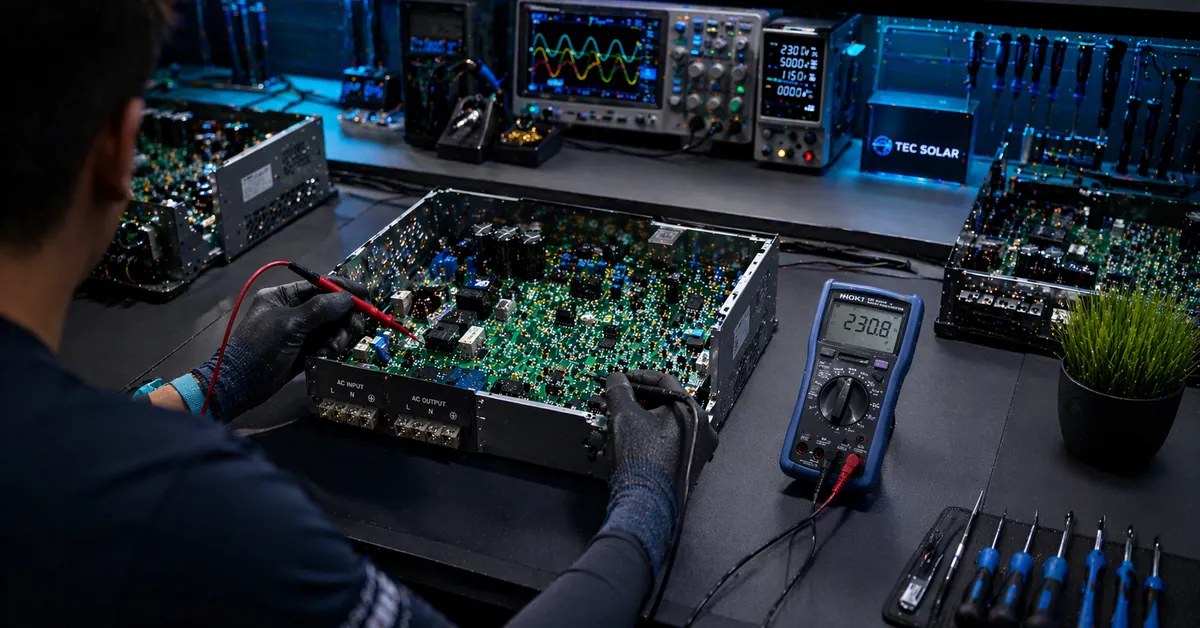

Antes de comprar equipamento novo, envie para a nossa bancada. A TEC Solar realiza diagnóstico eletrônico completo em nível de componente — abrimos o inversor, medimos a placa, identificamos a causa raiz e entregamos um laudo técnico detalhado.
