Sofar Solar: os erros mais comuns e o perfil de falha da marca

Os inversores Sofar Solar chegaram ao mercado brasileiro pela via do preço. Compactos, com especificações competitivas e fáceis de encontrar em distribuidores regionais, conquistaram espaço rápido entre integradores que precisam fechar projeto com custo controlado. O problema aparece quando param. E quando param, a resposta habitual do mercado é a mesma de sempre: descarte sem diagnóstico.

Na nossa bancada, a Sofar aparece com frequência crescente. Vem de integradores de todo o Brasil — especialmente de regiões quentes como o Nordeste e o Centro-Oeste, onde o verão cobra o preço de qualquer projeto de refrigeração pensado para clima europeu. O padrão de falha que a gente vê não é aleatório. Tem causa específica, ligada ao projeto da plataforma e às condições reais de operação no Brasil. Entender esse perfil é o que separa um diagnóstico rápido de uma substituição desnecessária que pode custar caro e não resolver o problema real.

O que mais falha nos inversores Sofar Solar

A linha on-grid da Sofar — modelos KTLX e ME — tem um conjunto característico de falhas recorrentes.

O primeiro grupo é térmico. O sistema de refrigeração passivo dessas versões foi projetado para climatologia mais amena e tem dificuldade quando a temperatura ambiente ultrapassa 35°C de forma consistente. No Nordeste e no Centro-Oeste do Brasil, durante o verão, esse limite é rotineiramente superado por semanas seguidas. O resultado é o erro F10 (Temperature Over High) nas versões mais antigas e E030 nas mais recentes. Os chamados de assistência técnica para esse código tendem a concentrar nos meses de dezembro a março.

O segundo grupo está no circuito de isolamento CC. O erro F04 (PV Isolation Fault) aparece por dois caminhos completamente diferentes: falha real de isolamento no cabeamento fotovoltaico, ou deriva no circuito interno de medição. Essa diferença muda o diagnóstico inteiro. Um isolamento CC medido acima de 1 MΩ com megôhmetro enquanto o inversor continua exibindo F04 indica problema no circuito de medição interno — não no cabeamento, não nos painéis.

Esse ponto passa despercebido com frequência.

O técnico vai ao campo, mede string por string, não encontra nada fora da especificação. O inversor vai para a bancada “sem defeito aparente”. O diagnóstico correto exige verificar o circuito interno de medição — e isso não é trabalho de campo.

O terceiro grupo é o barramento CC elevado: erro F06 ou E006 (Bus Voltage High). Aparece em strings com dimensionamento fora da janela de tensão do equipamento, mas também pode ser gerado por falha no circuito de pré-carga ou por capacitor de filtragem com ESR elevado — causas internas que não têm relação com o projeto da string.

Nas versões híbridas (linha HYD), há um quarto padrão bem específico: o inversor entra em alarme, a bateria desconecta, o sistema para de operar em modo híbrido sem código claro no display. Problema de comunicação CAN ou RS485 entre inversor e BMS. Não é necessariamente defeito na bateria.

Como identificar na prática

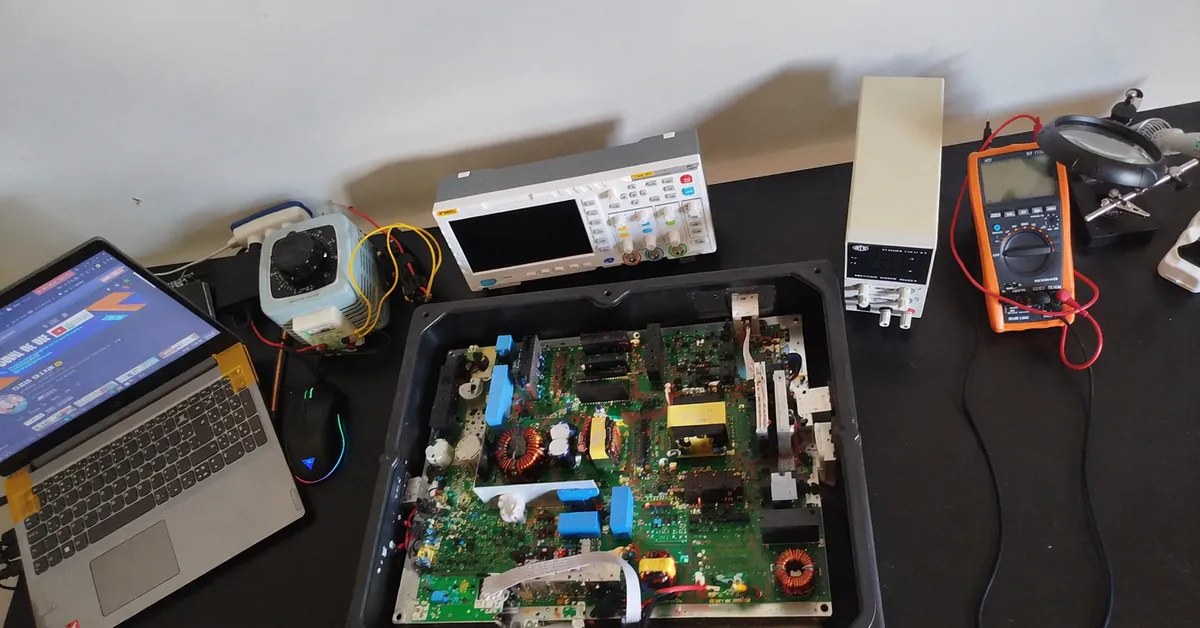

Placa eletrônica de inversor solar em diagnóstico técnico na bancada da TEC Solar

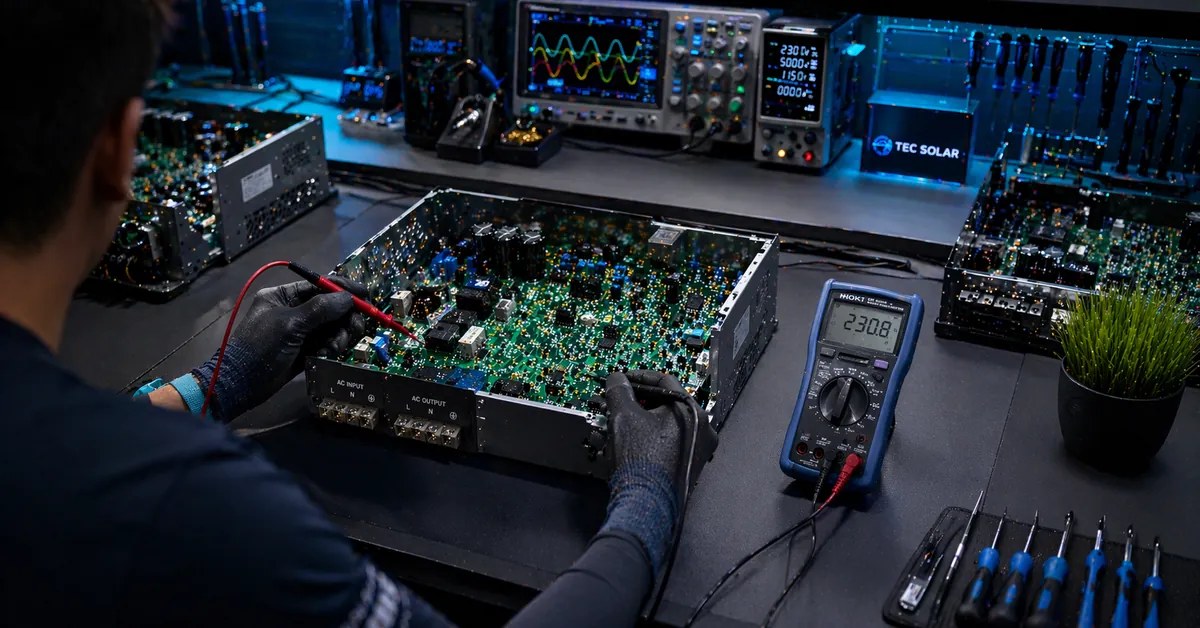

Fig. 2 — Detalhe da placa eletrônica durante diagnóstico em nível de componente

Para o F04 (isolamento CC), a sequência de verificação é a seguinte:

  1. Desligar o inversor e isolar completamente o lado CC antes de qualquer medição
  2. Medir resistência de isolamento de cada string para terra com megôhmetro calibrado a 500V DC
  3. Resultado abaixo de 1 MΩ: problema no cabeamento ou nos módulos fotovoltaicos — investigar no campo
  4. Resultado acima de 1 MΩ com o erro persistindo após religamento: circuito de medição interno com defeito — o campo está limpo, o problema é interno
  5. Verificar histórico de erros via software SolarInfo Bank ou app SOFAR — o padrão de ocorrência (intermitente versus constante) indica se a deriva é por temperatura ou por defeito permanente no circuito
  6. Verificar se o F04 aparece imediatamente ao ligar o lado CC ou só após alguns minutos: atraso indica deriva térmica em algum componente do circuito de medição

Para o F10 (temperatura): verificar acúmulo de poeira nas aletas do dissipador, condição da pasta térmica nos IGBTs e resistência dos termistores internos. Termistores com deriva de valor fazem o inversor acusar superaquecimento com temperatura ambiente normal — e isso gera uma sequência de chamados que não resolve porque a causa não está no ambiente.

Para falhas de comunicação nas versões HYD: verificar continuidade dos sinais A, B e GND no cabo CAN/RS485 entre inversor e bateria antes de suspeitar do BMS ou do banco de baterias.

O que técnicos erram com a Sofar

O erro mais frequente é atribuir o problema à marca antes de abrir o equipamento. “Marca chinesa sem suporte local, não tem conserto” — essa frase aparece, e ela tem um custo direto para quem acredita nela.

A eletrônica de potência dos modelos KTLX e ME usa topologia padrão de mercado: ponte inversora IGBT, barramento CC com capacitores eletrolíticos, driver de gate, placa de controle com DSP. A diferença em relação a marcas premium está na seleção de componentes — não na impossibilidade de reparo.

O segundo erro frequente está no F04: trocar cabeamento ou painéis sem confirmar onde o problema está. Se o isolamento CC mede acima de 1 MΩ e o erro persiste, a troca de cabeamento não vai resolver. O erro volta. A causa continua lá dentro.

O terceiro erro: confundir F06 por dimensionamento de string com F06 por capacitor degradado. O diagnóstico é diferente. A solução é diferente. O custo é diferente. A única forma de diferenciar é medir o ESR do capacitor de barramento e verificar o comportamento do circuito de pré-carga.

Quando o reparo é viável

Pasta térmica degradada ou dissipador obstruído como causa do F10: reparo de baixo custo, sem componente específico da marca.

Circuito de medição de isolamento CC com deriva: reparável com instrumentação adequada na maioria dos casos. Exige identificar o componente responsável pela deriva — comparador, resistores de divisão, MOSFET de medição — e isso não tem atalho.

IGBT danificado por sobretemperatura ou sobretensão: reparável se o dano ficou contido no IGBT sem atingir o driver de gate ou a placa de controle. Os IGBTs da linha KTLX usam componentes padronizados com boa disponibilidade no mercado.

Capacitor de barramento com ESR elevado: reparo direto, custo baixo a moderado.

Placa de controle com defeito no MCU ou DSP: avaliação caso a caso, depende da extensão do dano e do componente específico afetado.

Um Sofar KTLX de 5 kW sai hoje entre R$ 2.000 e R$ 3.500 dependendo do canal de compra. Reparo em bancada especializada — IGBT, circuito de medição, pasta térmica — fica entre R$ 400 e R$ 1.200. A diferença é significativa. Mas só quem tem o diagnóstico sabe em qual dos dois cenários está.

Envie seu inversor para diagnóstico

Antes de comprar equipamento novo, envie para a nossa bancada. A TEC Solar realiza diagnóstico eletrônico completo em nível de componente — abrimos o inversor, medimos a placa, identificamos a causa raiz e entregamos um laudo técnico detalhado.

Se o reparo for viável, você recebe o equipamento funcionando por uma fração do custo de substituição. Se não for, o laudo serve de base para qualquer decisão.

Atendemos todo o Brasil via logística reversa.
