Canadian Solar Falha 101: Tensão CC Elevada — String ou Sensor com Defeito?
A Falha 101 no inversor Canadian Solar aparece no display como sobretensão CC e o sistema para na hora. O inversor pode voltar logo depois do reset — especialmente se o pico de tensão aconteceu cedo pela manhã e a temperatura dos painéis já subiu. O técnico fecha o chamado como instabilidade de rede, o cliente fica sem geração por mais uma manhã, e o problema se repete no ciclo seguinte.
Na nossa bancada, esse defeito chega de duas formas completamente distintas. A primeira é de projeto: string calculada sem considerar o coeficiente de temperatura negativo do painel, instalada em regiões onde a temperatura matinal cai abaixo de 0°C — e o Voc real ultrapassa o limite de entrada do inversor. A segunda é eletrônica: o circuito de medição de tensão CC está com deriva, reportando sobretensão onde fisicamente não existe. Tratar um sem entender qual é o problema não resolve. Só atrasa.
O que causa a Falha 101 no Canadian Solar
A Falha 101 dispara quando a tensão CC nas entradas do inversor ultrapassa o limite máximo de entrada — geralmente 1000 V CC nas séries CSI-GHH e CSI-T, de acordo com as especificações técnicas publicadas pela Canadian Solar. No momento da detecção, o sistema de proteção de entrada abre e o inversor entra em fault com registro de evento.
Causas reais, em ordem de frequência:
- String com Voc calculado para 25°C sem correção de temperatura — cada célula fotovoltaica monocristalina tem coeficiente de temperatura negativo entre −0,26%/°C e −0,35%/°C, especificado no datasheet do painel. Numa string de 18 painéis com Voc de 44 V a 25°C, a diferença entre calcular para 25°C e para −5°C representa mais de 85 V adicionais. Em projetos próximos ao limite de 1000 V, esse número derruba o sistema nas primeiras manhãs de inverno.
— É o tipo de falha que ninguém percebe no comissionamento porque o dia de instalação quase sempre é ensolarado e quente.
- Resistores do divisor de alta tensão CC com deriva de resistência — o circuito de medição de entrada usa uma cadeia de resistores SMD de alta impedância para escalonar a tensão CC até o nível de leitura do ADC no microcontrolador. Quando qualquer resistor dessa cadeia muda o valor por degradação térmica ou umidade nos terminais, a relação de divisão muda — e o inversor passa a enxergar uma tensão diferente da real.
- Op-amp de condicionamento com offset positivo — o amplificador operacional que processa o sinal do divisor resistivo pode desenvolver deriva de offset com o tempo, especialmente em inversores que operam em ambientes com variação térmica intensa. O resultado é uma tensão reportada consistentemente acima da real, levando o inversor a proteger contra uma sobretensão que não existe na entrada.
- Painel substituído por modelo com Voc maior sem recalcular a string — troca de painel em campo, muitas vezes por um modelo similar em potência mas com Voc diferente. O projeto original passa a estar fora dos limites sem que ninguém perceba.
- Varistor de proteção de entrada com degradação parcial — um MOV envelhecido pode injetar ruído no barramento CC durante picos de irradiância. Esse ruído, dependendo da velocidade do circuito de amostragem, pode ser lido como pico de tensão e acionar a proteção.
- Inversores transformerless com aterramento inadequado do array — a corrente de fuga entre string e terra distorce a referência de medição de tensão interna. Aparece com mais frequência em instalações onde o condutor de proteção do array fotovoltaico está mal conectado ou ausente.
Como identificar na prática
Não recomenda, não troca, não reinicia — mede primeiro.
- Registre o horário exato da Falha 101: manhãs frias com céu limpo apontam para problema de string; ocorrências aleatórias ao longo do dia apontam para circuito de medição
- Meça a tensão CC real nas entradas do inversor com multímetro calibrado, categoria III mínimo 1000 V — o dado do monitoramento web não serve como referência primária
- Calcule o Voc teórico da string para a temperatura ambiente no momento da medição: `Voc(T) = Voc(25°C) × [1 + α × (T − 25)]`, usando o coeficiente de temperatura (α) do datasheet do painel
- Se a tensão medida nos bornes está dentro do limite do inversor: o problema está no circuito interno de medição
- Se a tensão real ultrapassa o limite: o projeto de string precisa ser recalculado — nenhuma intervenção eletrônica no inversor vai resolver

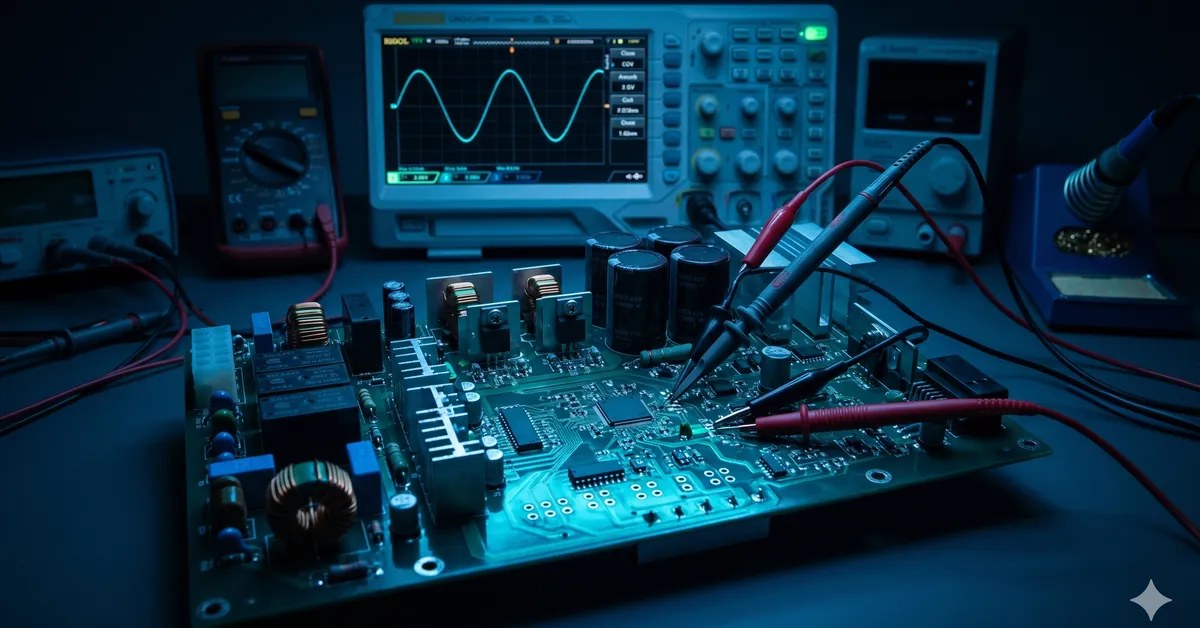

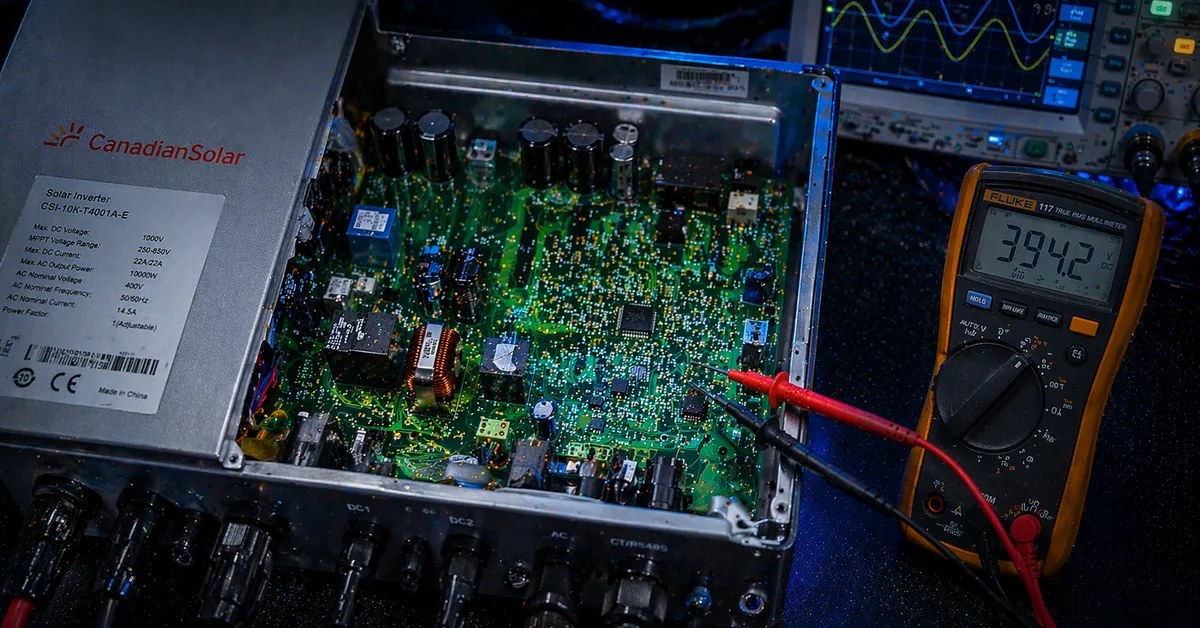

- Em bancada, aplique tensão CC controlada por fonte regulada na entrada e compare o valor aplicado com o valor reportado pelo display ou interface de comunicação serial do inversor — qualquer divergência consistente confirma deriva no circuito de medição
- Localize os resistores do divisor de alta tensão no PCB de entrada; meça com inversor desenergizado e compare com valor nominal — desvio acima de 1% em resistores de precisão já justifica substituição
Resistores com coloração escurecida próxima às trilhas, varnish com microfissuras ou terminais com sinal de oxidação são indicativos visuais diretos de degradação térmica.
O erro mais comum do mercado
O técnico reseta e o inversor volta. Certo? Nem sempre.
O que acontece na maior parte dos casos: o sol já subiu, os painéis aqueceram, o Voc caiu para dentro do limite e o sistema volta sozinho. O chamado é fechado sem medição. Uma semana depois, nova Falha 101. Novo reset. Novo fechamento de chamado.
Depois de várias ocorrências, a conclusão que o mercado tira é que o inversor tem “defeito de fábrica” — e começa a pressão por substituição em garantia. O Canadian Solar novo sobe ao telhado. A string continua com os mesmos 18 painéis dimensionados sem correção de temperatura. Na primeira manhã fria: Falha 101. O ciclo reinicia com equipamento novo.
O que ninguém contabilizou é o custo oculto: cada ciclo de fault por sobretensão real estressou os capacitores do barramento CC e os IGBTs do estágio de potência. Componentes que têm vida útil medida em horas de operação dentro de especificação. O problema de projeto gerou desgaste eletrônico real.
Quando o reparo é viável
Se a causa for dimensionamento incorreto da string, a solução está em campo:
- Reduzir o número de painéis em série
- Substituir por painel com Voc compatível com a temperatura mínima do local
- Custo: recalculo de projeto e eventual ajuste de cabeamento
Se a causa for falha no circuito de medição interno:
- Resistores do divisor: R$ 3 a R$ 15 por componente, requer estação de solda SMD com ponta fina ou ar quente
- Op-amp de condicionamento: R$ 8 a R$ 45 dependendo do encapsulamento e especificação de offset
- PCB de entrada com corrosão generalizada: substituição do conjunto, R$ 280 a R$ 550 incluindo mão de obra
- Inversor Canadian Solar CSI 3–5 kW novo: a partir de R$ 3.200. Séries de maior potência: R$ 6.000 a R$ 12.000
O reparo é financeiramente viável quando o diagnóstico aponta para o componente específico. Sem isso, não tem como estimar — e o mercado tende a trocar o inversor sem saber o que estava errado.
Ainda não existe resposta definitiva sobre viabilidade sem abrir o inversor e medir o circuito de medição. Depende do que você vai encontrar na placa.
Conclusão
A Falha 101 no Canadian Solar não é um defeito de inversor na maioria dos casos — é um problema de interface entre o projeto fotovoltaico e os limites elétricos do equipamento. Quando é eletrônico, se resolve na bancada com componentes acessíveis. Quando é de projeto, se resolve no campo sem tocar no inversor.
Envie seu inversor para a TEC Solar. Realizamos diagnóstico eletrônico completo em nível de placa e devolvemos um laudo técnico detalhado — mesmo que o reparo não seja viável. Atendemos todo o Brasil via logística reversa. Falar com a TEC Solar no WhatsApp | @tec_solar_moc
Recalcule o Voc da string para a temperatura mínima do local antes de qualquer outra coisa.
