Huawei SUN2000: erros mais comuns e diagnóstico da linha FusionSolar

O Huawei SUN2000 ocupa fatia considerável do mercado brasileiro, especialmente nos modelos residenciais e comerciais de 3 a 15 kW instalados entre 2020 e 2024. A linha TL-M chegou com a plataforma FusionSolar integrada, o que trouxe uma camada de monitoramento sofisticada — e também uma confusão nova: o app descreve o que foi detectado, não o que de fato quebrou. Técnico que confunde os dois pode passar semanas trocando o que está certo.

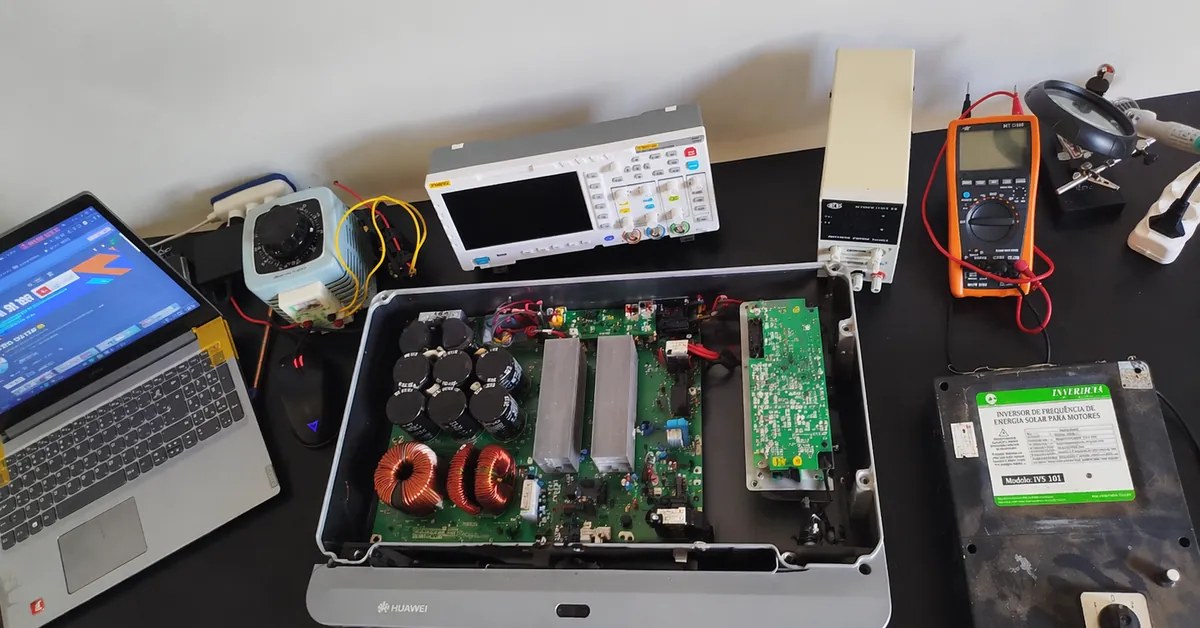

Na nossa bancada, o SUN2000 aparece com frequência crescente. O padrão que a gente vê é sempre parecido: o instalador reseta, o inversor volta por alguns dias, para de vez. Quando o equipamento finalmente chega até a gente, o dano está maior do que seria se tivessem vindo antes. Cada ciclo de reset sem diagnóstico aprofunda o problema interno sem deixar rastro no log.

O alarme do FusionSolar diz “PV insulation resistance too low” ou “IGBT fault”. Isso não é diagnóstico — é ponto de partida.

O que causa esses erros

O SUN2000 usa arquitetura de dois estágios: boost CC com MPPT na entrada e ponte H de IGBTs na saída CA. Cada bloco tem seus circuitos de proteção, e a maioria dos alarmes está ligada a um desses dois blocos.

As causas mais recorrentes em bancada:

Resistência de isolamento baixa — o circuito GFCI interno mede continuamente a resistência entre os condutores CC e o terra. Quando cai abaixo do limiar configurado (geralmente 30 kΩ), o inversor desliga e registra alarme. Em campo, a causa quase sempre é cabo CC com isolamento degradado por UV, umidade em caixas de junção no telhado ou painel com problema no encapsulante. O alarme repete até que o ponto de falha seja localizado e eliminado.

Falha no banco de IGBTs — os modelos de 5 e 10 kW instalados em telhados expostos, sem sombreamento do próprio inversor, no Nordeste ou no interior do Centro-Oeste, operam com temperatura de junção alta por horas seguidas durante o verão. Sem troca de pasta térmica após os primeiros cinco anos, a interface térmica degrada, a temperatura sobe e o IGBT vai ao curto progressivo. O alarme exibido é “IGBT fault” ou “overcurrent” — que não conta a história completa.

Fonte auxiliar interna (SMPS flyback) — essa é a falha que mais confunde em campo. O inversor apaga completamente: sem LED, sem display, sem reação de nenhum tipo. O instalador mede a tensão CC nos bornes de entrada, confere o disjuntor, testa o cabeamento — tudo certo. O que falhou foi a fonte interna que alimenta a placa de controle. Está com energia no estágio de potência, mas o cérebro da máquina está sem alimentação.

Relé de rede com falha — o relé de anti-ilhamento abre e fecha a cada partida e parada do inversor. Em instalações com rede instável, o número de ciclos acumula mais rápido que o especificado. Contato oxidado ou soldado (welded contact) impede a operação mesmo com rede estável e string produzindo.

Alarmes de tensão e frequência de rede — na maior parte dos casos, causa externa. Quando o alarme é recorrente em instalações onde a rede está estável, suspeitar do divisor resistivo de leitura de tensão CA: deriva nos resistores gera leitura falsa sem qualquer problema externo real.

Falha de comunicação com FusionSolar — o Smart Dongle WLAN ou 4G perde conexão e o inversor some do app. Não afeta geração, mas gera chamado técnico desnecessário. O diagnóstico é simples: o inversor continua gerando normalmente; só o módulo de telemetria falhou.

Como identificar

O técnico que chega em bancada com um SUN2000 tem três fontes de informação:

1. O app FusionSolar — histórico de alarmes com timestamp e texto em português, acessível mesmo sem o inversor na bancada, desde que o dongle tenha registrado antes da falha
2. O painel local do inversor — se o display ainda responde, o menu de eventos exibe até os últimos 128 registros
3. A porta de comunicação Modbus/RS485 — permite leitura direta dos registros de alarme quando a placa de controle está ativa

O passo a passo em bancada:

4. Verificar tensão CC nos bornes de entrada com multímetro — ausência indica problema externo (string, disjuntor CC, cabo)
5. Com CC presente e display apagado, medir a saída da SMPS no ponto de 24V da placa de controle — ausência confirma falha da fonte auxiliar; esse passo fecha o diagnóstico em menos de dois minutos
6. Com display ativo, consultar o log interno e anotar os três últimos alarmes com timestamp — o padrão temporal revela se a falha é intermitente ou definitiva
7. Medir resistência de isolamento CC-Terra com megôhmetro a 500V — valor abaixo de 1 MΩ aponta para problema no campo, não no inversor
8. Inspecionar fisicamente o banco de IGBT: resíduo escuro de silicone queimado, rastro de arco na placa ou capacitor estufado são indicadores diretos de dano no estágio de potência
9. Medir resistência da bobina do relé de rede com multímetro — valor fora da especificação do datasheet (geralmente entre 80 e 150 Ω) indica substituição

A sequência importa. Quem pula o passo 2 e vai direto para o banco de IGBT perde horas em equipamentos onde o problema é muito mais simples.

Quando é falha eletrônica interna

Há três modos de falha interna no SUN2000 que valem atenção específica.

O mais frequente é a SMPS. Já descrevemos o comportamento — inversor apagado com CC presente. O circuito usa topologia flyback com transistor de potência e optoacoplador de realimentação. O ponto de falha mais comum é o transistor de potência, seguido pelo optoacoplador. Diagnóstico com osciloscópio na saída do transformador fecha em menos de meia hora.

O segundo modo é o IGBT em curto progressivo. O inversor opera, acumula temperatura, o IGBT que estava enfraquecido vai ao curto. O log registra “overcurrent” ou “IGBT fault”. O instalador reseta, o inversor reinicia porque o IGBT vizinho ainda sustenta a corrente por um tempo. O ciclo se repete até o curto ser definitivo e afetar o driver adjacente. Cada reset sem diagnóstico alarga o dano. Esse padrão é o que mais aumenta o custo de reparo por negligência.

O terceiro modo é menos frequente: falha no driver de gate. O IGBT está intacto, mas o circuito de disparo da gate perdeu a referência de 15V. O inversor registra alarme de falha no estágio de potência sem causa aparente. Diagnóstico exige osciloscópio na gate — a forma de onda deve ser retangular entre 0 e +15V. Sem ela, o estágio não opera mesmo com IGBT bom.

Nenhum desses três casos tem diagnóstico possível sem abrir o equipamento e medir.

Vale a pena consertar?

Na maioria dos casos, sim — e a margem financeira é considerável.

Um SUN2000 5KTL-M1 novo está entre R$ 4.500 e R$ 6.000 no mercado brasileiro. Substituição da SMPS interna: entre R$ 350 e R$ 600 com componente e bancada. Reparo de relé de rede: menos. Troca de IGBT, que exige mais trabalho, ainda fica abaixo de 40% do valor de um equipamento novo na maioria dos casos.

O SUN2000 usa IGBTs discretos nos modelos até 15 kW — componentes disponíveis no mercado de eletrônica de potência, sem dependência de peça proprietária fechada. Isso diferencia o Huawei de algumas outras marcas onde o módulo de IGBT não tem fornecedor alternativo.

O que encarece o reparo é quando o dano se propagou: IGBT em curto que queimou o driver, que danificou o transformador de gate. Aí o custo de bancada cresce proporcionalmente. Por isso o diagnóstico antes do décimo reset faz diferença real no valor final do serviço.

Trocar o equipamento sem abrir é um erro que o mercado repete muito. No SUN2000, em especial, quase sempre tem reparo.
