Sungrow Híbrido: Erro de Sobrecarga na Saída Backup — Dimensionamento ou Defeito?

O erro de sobrecarga na saída backup do inversor híbrido Sungrow aparece na pior hora possível: exatamente quando a rede caiu e o sistema deveria funcionar como UPS. O inversor entra em modo EPS, tenta alimentar as cargas e desliga segundos depois com falha de overload. A casa fica no escuro com a bateria cheia e o sistema instalado.

Na nossa bancada, esse problema chega com dois perfis bem distintos. O primeiro: o integrador dimensionou errado e conectou cargas pesadas demais no circuito de backup. O segundo, e mais recorrente do que parece, é o inversor que entrou em modo EPS dezenas de vezes sem problema e agora rejeita cargas que sempre funcionaram. Quando o histórico muda e a instalação não mudou, o problema não está no dimensionamento.

O objetivo aqui é separar esses dois cenários antes de tomar qualquer decisão.

O que causa esse erro

A saída backup de um híbrido Sungrow — linhas SH5.0RS, SH8.0RS, SH10RS — é dimensionada para potência nominal contínua com margem de sobrecarga de curta duração, tipicamente 110% a 150% por alguns segundos. Quando a corrente de saída ultrapassa esse limite por mais tempo do que o firmware tolera, o inversor registra a falha e desliga o estágio de backup.

As causas se dividem em dois grupos:

Causas externas (dimensionamento e cargas):

1. Carga total conectada acima da capacidade nominal do inversor para o circuito de backup
2. Cargas de partida com corrente de inrush alta — bomba d’água, ar-condicionado, compressor de geladeira, motor de portão — que multiplicam a corrente por 3x a 8x durante 1 a 3 segundos
3. Cargas ligadas de fora do circuito de backup para dentro dele durante a queda de rede, por adaptações feitas pelo próprio cliente depois da instalação
4. Cabeamento subdimensionado gerando queda de tensão, fazendo o inversor interpretar aumento de demanda de carga

Causas internas (defeito eletrônico):

5. Sensor de corrente (transformador de corrente ou sensor Hall) com leitura errada — o inversor enxerga sobrecarga que não existe na carga
6. Relé de comutação EPS com contato danificado, gerando resistência de contato elevada e aquecimento localizado
7. IGBT do estágio de saída com degradação parcial — o módulo ainda comuta, mas a proteção de sobrecorrente dispara antes do ponto correto
8. Driver de gate com comportamento alterado por desgaste ou dano parcial no circuito de disparo
9. Versão de firmware com comportamento incorreto em cargas capacitivas ou indutivas — Sungrow tem histórico de corrigir esse tipo de proteção via atualização OTA
10. Capacitor de filtro de saída com ESR elevado, causando distorção na forma de onda e acionamento indevido da proteção

O que complica o diagnóstico é que sensor de corrente com leitura falsa e IGBT degradado geram exatamente o mesmo erro no display.

Como identificar na prática

1. Desconecte todas as cargas do circuito de backup e tente ativar o modo EPS manualmente pelo app ou pelo painel. Se o erro sumir com o circuito vazio, o problema está fora do inversor.
2. Reconecte as cargas uma a uma, medindo a corrente com alicate amperímetro a cada adição. Anote.
3. Calcule a soma das correntes de partida das cargas indutivas. Some à corrente contínua das cargas resistivas e eletrônicas.
4. Compare o total com a capacidade de pico do modelo instalado — para o SH8.0RS e SH10RS, esses valores estão no datasheet oficial da Sungrow.
5. Se os números ficam dentro da capacidade e o erro persiste, o problema está dentro do inversor.
6. Com osciloscópio ou analisador de qualidade de energia na saída do backup: verifique forma de onda senoidal limpa, ausência de distorção e comportamento da tensão durante a partida de carga indutiva.
7. Meça a resistência de contato do relé EPS se tiver acesso à placa — valor acima de 0,5 Ω já indica desgaste relevante.

Detalhe de campo relevante: inversores instalados em residências no interior do Nordeste ou do Centro-Oeste, onde a temperatura ambiente do ambiente de instalação ultrapassa 40°C com regularidade no verão, operam com derating térmico. A capacidade nominal reduz automaticamente para proteger os semicondutores. Uma carga que entrava sem problema nos meses frios pode travar o backup durante o período de calor intenso.

O erro mais comum do mercado

O integrador desconecta o backup sem diagnóstico e o cliente fica sem o recurso de emergência que foi o motivo principal de escolher um híbrido. Ou substitui o inversor inteiro.

Na maioria dos casos que chegam até nós, o problema é carga de partida não computada no dimensionamento original. O cliente instalou uma bomba de poço artesiano no circuito de backup depois da vistoria do integrador. Ou o ar-condicionado estava desligado durante o comissionamento, e na primeira queda de rede todo mundo ligou tudo ao mesmo tempo. A corrente de inrush somada ultrapassa o limite por 2 a 3 segundos. O inversor interpreta como sobrecarga real e desliga.

Condenar o equipamento sem medir o que está conectado é diagnóstico apressado.

Não precisa abrir nada. Só medir.

Vale a pena consertar?

Quando o problema é eletrônico interno, a viabilidade depende do componente afetado:

• Sensor de corrente com leitura falsa: reparo viável na maioria dos modelos SH. O sensor é substituível e o custo é baixo comparado ao inversor novo.
• Relé EPS com desgaste de contato: trabalho direto de bancada, peça acessível. Não é motivo para substituir o inversor.
• IGBT com degradação parcial: depende do modelo e do grau de dano. Em boa parte da linha SH, o módulo é removível e substituível sem trocar a placa inteira de potência.
• Driver de gate danificado: reparo eletrônico em nível de componente. Não se faz no campo — na bancada, tem solução na maioria dos casos.
• Bug de firmware: antes de qualquer desmontagem, verifique se o firmware está na versão mais recente. A Sungrow distribui atualizações pelo SolarmanPV e pelo suporte técnico.

O que raramente tem recuperação: IGBT com curto-circuito interno que danificou trilhas da placa de potência. Mas esse dano costuma aparecer acompanhado de outros sintomas — cheiro, marcas térmicas, comportamento errático em outros modos. A falha isolada de overload no backup dificilmente indica esse nível de destruição.

Conclusão

Sobrecarga na saída backup não é sentença de morte para o inversor. Antes de qualquer orçamento, meça o que está conectado, some a corrente de pico das cargas indutivas e compare com o que o equipamento aguenta. Se os números fecham e o erro persiste, é eletrônico. Aí não é orçamento de inversor novo que resolve — é bancada.

Envie seu inversor para diagnóstico

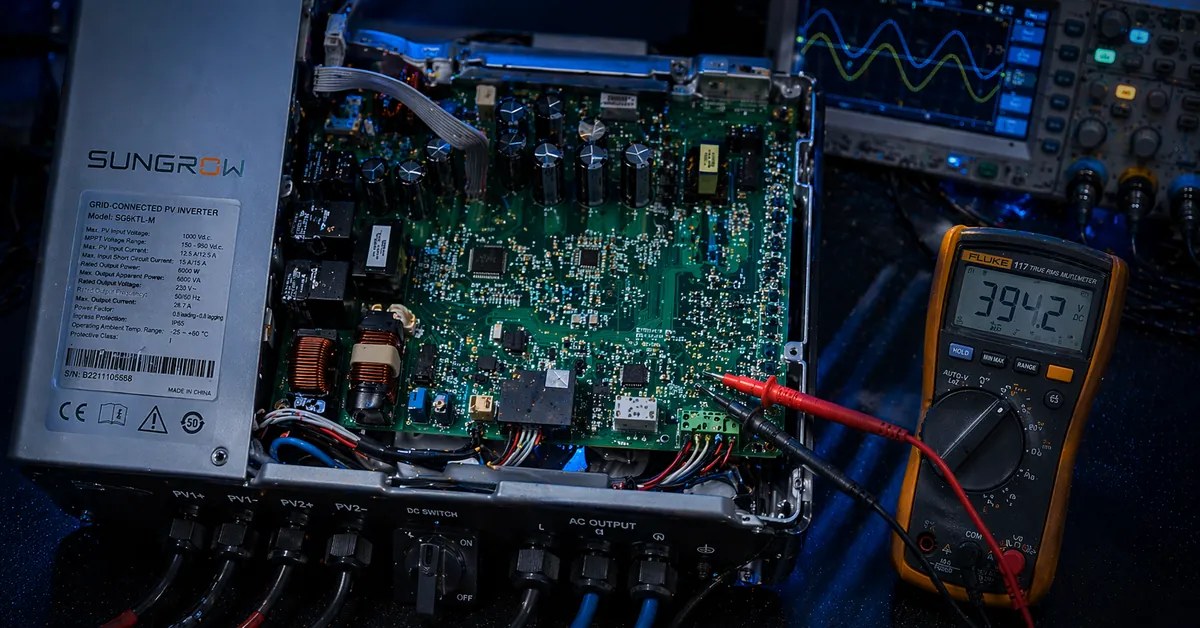

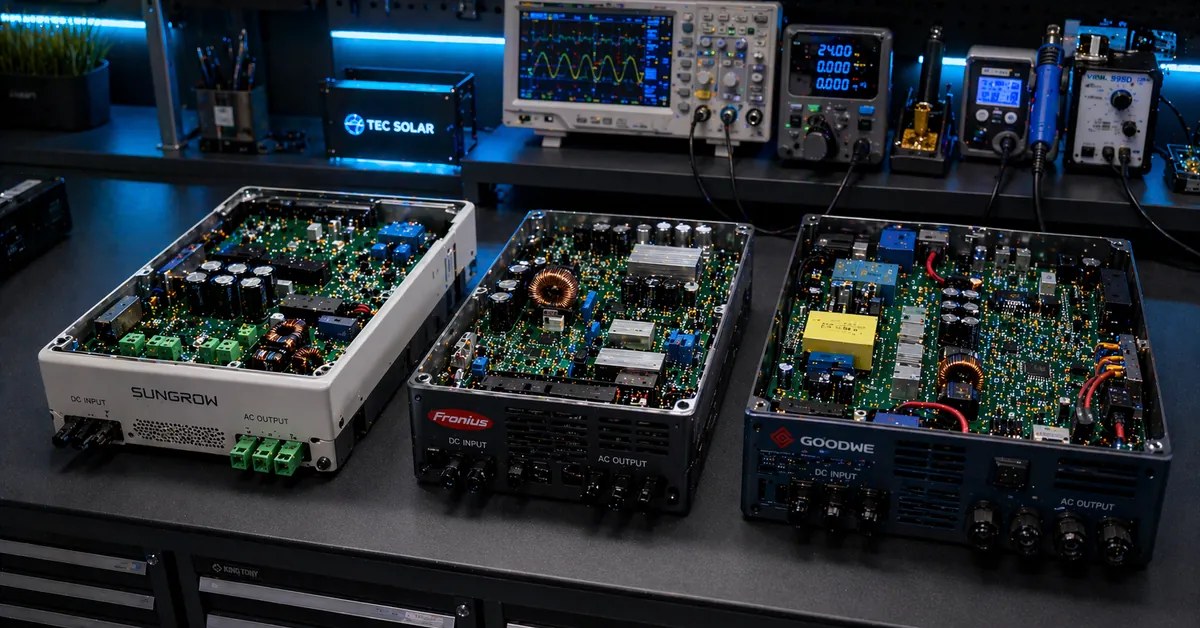

Antes de comprar equipamento novo, envie para a nossa bancada. A TEC Solar realiza diagnóstico eletrônico completo em nível de componente — abrimos o inversor, medimos a placa, identificamos a causa raiz e entregamos um laudo técnico detalhado.
