Ponte retificadora e estágio de entrada CC: diagnóstico do front-end do inversor

O estágio de entrada CC é o primeiro ponto de contato entre os painéis fotovoltaicos e o circuito interno do inversor. É aqui que a energia da string encontra a eletrônica de potência — e onde uma parcela relevante das falhas se origina, antes mesmo de chegar ao estágio de saída.

Na nossa bancada, o padrão é conhecido: chega um inversor condenado por “placa de potência queimada”. A gente abre, vai para o front-end, e encontra um varistor estourado, um MOSFET de entrada em curto, ou um capacitor de filtro com ESR alto. Nenhum deles é a placa de potência. E nenhum deles obriga a substituição do inversor.

O estágio de entrada não recebe quase nenhuma atenção nos diagnósticos de campo. Isso tem custo.

O que causa falha no estágio de entrada CC

O front-end de um inversor solar opera em condições severas. A tensão CC vinda dos painéis pode variar de 150V a mais de 1.000V, dependendo do modelo e da configuração da string. Essa variação, somada aos picos de tensão gerados por indutância parasita durante o chaveamento dos IGBTs internos, cria stress contínuo nos semicondutores do estágio de entrada.

As causas mais frequentes que chegam até nós:

1. Surto de tensão por descarga atmosférica — o pico entra pela string CC, ultrapassa a capacidade dos varistores (MOVs) de proteção e destrói diodos ou MOSFETs de entrada antes que qualquer proteção reaja
2. Polaridade invertida durante a instalação — CC+ e CC- trocados destroem os diodos anti-retorno em milissegundos, sem cheiro, sem fumaça visível, sem marca óbvia em alguns modelos
3. Sobretensão de string por subdimensionamento — string configurada acima do Voc máximo declarado pelo fabricante, especialmente em dias frios quando a tensão dos painéis sobe além do ponto de projeto
4. Corrente reversa por falha em cascata — quando o IGBT do estágio de saída falha primeiro, a corrente reversa destrói o front-end como segundo evento; o técnico de campo encontra dois defeitos e não entende a sequência
5. Degradação térmica por ventilador com folga — o dissipador compartilhado perde eficiência gradualmente, e o capacitor de barramento CC degrada antes de qualquer componente mais visível
6. Conector MC4 com resistência elevada — arcos elétricos intermitentes injetam picos de tensão que danificam o circuito de medição de corrente, em especial shunts e sensores Hall
7. Ausência de SPD na string CC — sem dispositivo de proteção contra surto no quadro CC, qualquer descarga atmosférica chega direto ao front-end sem amortecimento

Esse último ponto é crítico em regiões como o Triângulo Mineiro, o interior da Bahia e o Mato Grosso do Sul, onde a incidência de raios está entre as mais altas do Brasil. A gente recebe inversores com menos de dois anos de uso, front-end destruído, e a instalação sem nenhuma proteção CC. A falha era previsível.

Como identificar na prática

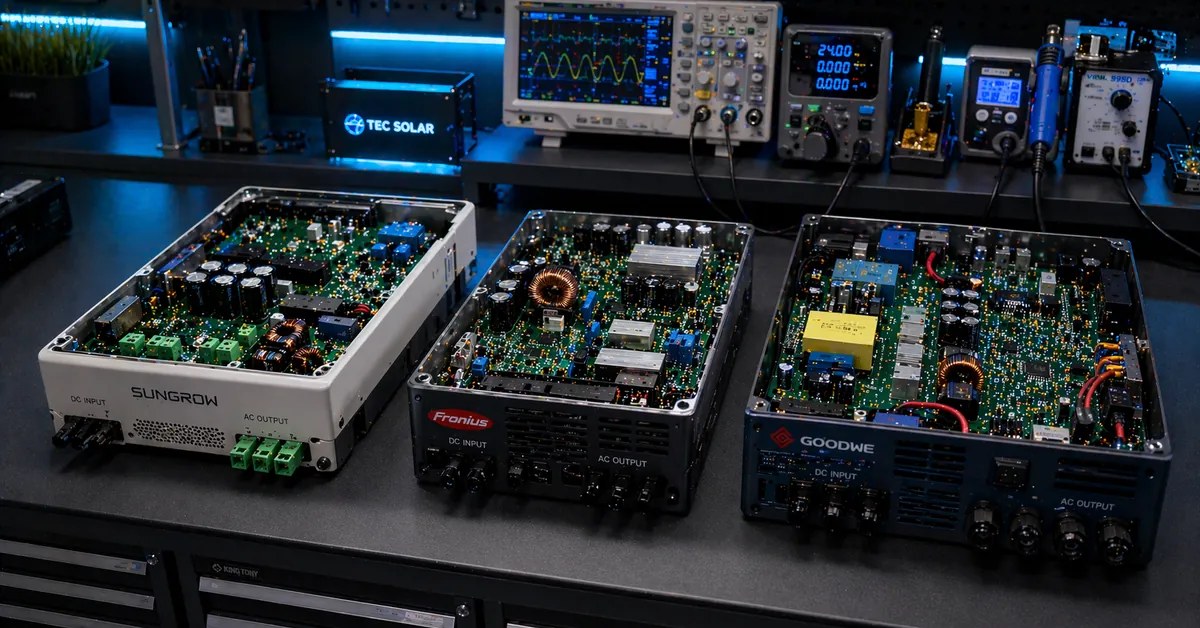

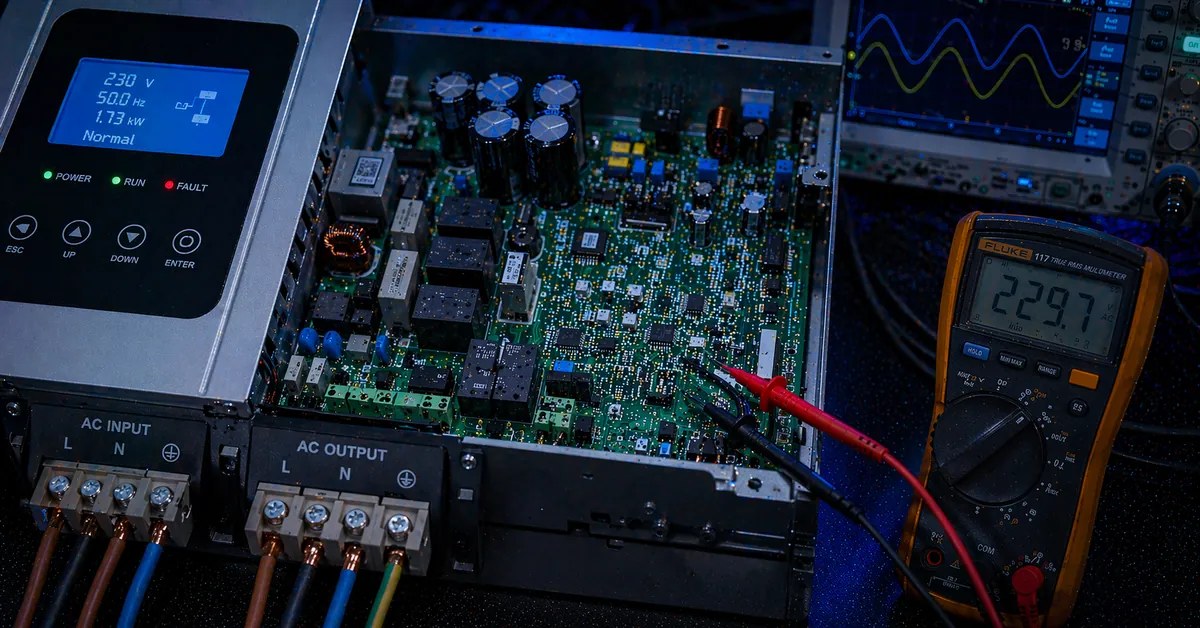

O diagnóstico do estágio de entrada começa antes de conectar qualquer equipamento de medição. Inspeção visual primeiro, sempre.

Sinais físicos mais comuns:

• Varistor (MOV) com corpo estourado, escurecido ou com respingo de material ao redor no PCB
• Fusível CC aberto — teste de continuidade confirma em segundos
• Capacitor de filtro CC com topo abaulado ou eletrólito extravasado pela base
• Trilha queimada na região entre os terminais CC e o circuito MPPT
• MOSFET de entrada com marca de calor localizado ou corpo craterizado

Sequência de verificação na bancada:

1. Descarregar os capacitores internos antes de tocar em qualquer ponto — o barramento CC de 600V ou 1.000V armazena energia letal mesmo com o equipamento desligado e desconectado
2. Medir resistência entre CC+ e CC- com o inversor desconectado; leitura abaixo de 100Ω indica curto nos capacitores ou nos MOSFETs de entrada
3. Testar cada diodo do estágio em modo diodo do multímetro — queda esperada entre 0,4V e 0,7V; leitura zero confirma curto; OL indica diodo aberto
4. Medir varistores: resistência alta em condição normal (megaohms); leitura baixa confirma saturação
5. Verificar fusíveis CC com continuidade
6. Medir capacitância e ESR com medidor dedicado — ESR elevado é o sinal mais importante de degradação, mesmo em capacitor com aparência física normal
7. Checar o divisor resistivo do circuito de medição de tensão CC — resistores abertos causam leitura zero de tensão no display sem falha nos semicondutores de potência

Quando é falha eletrônica interna

Nem toda falha no front-end indica defeito de fabricação. Quando o varistor abre por surto, ele funcionou exatamente como foi projetado — sacrificou-se para proteger o estágio de potência. A causa é externa.

A falha é interna quando:

• O MOSFET falhou sem histórico de surto e com a string dentro do Voc máximo declarado no datasheet
• O capacitor de barramento CC degradou antes da vida útil estimada, com o inversor operando dentro das condições de temperatura especificadas pelo fabricante
• O circuito de controle MPPT não responde mesmo com os semicondutores de potência íntegros e com tensão CC presente
• A placa perdeu leitura de tensão ou corrente CC por falha no divisor resistivo ou no sensor Hall, sem causa externa identificável

Essa distinção muda completamente o encaminhamento. Trocar o varistor sem instalar SPD na string é garantia de reincidência. O tempo até a próxima descarga atingir o ponto — meses ou anos — depende da localização e da frequência de tempestades. Não existe resposta padrão para isso.

Vale a pena consertar?

Varistor ou fusível: componente abaixo de R$30, trabalho de bancada de menos de uma hora. Sempre viável.

Capacitor de barramento CC: entre R$80 e R$380 dependendo da capacitância e da tensão de trabalho. O procedimento inclui descarga segura do barramento, substituição e teste funcional completo. Viável na grande maioria dos casos.

MOSFET ou diodo de entrada: componente de R$20 a R$150. A dificuldade está em verificar se o gate driver do MOSFET também não foi danificado no mesmo evento — falhar nessa verificação garante reincidência em semanas. Reparável com bancada e instrumentação adequadas.

Dano em trilha de PCB por corrente de curto elevada: aqui o cenário muda. Trilhas de entrada de inversores de alta potência carregam dezenas de amperes em operação normal. Reconstrução sem os materiais corretos — fio de cobre com seção adequada, solda e processo de alta corrente — não sustenta a operação contínua.

O que a gente vê com frequência: técnico troca o componente queimado mais óbvio sem diagnosticar o causador. Seis semanas depois, o mesmo ponto falha de novo. O componente causador permaneceu no circuito.

O estágio de entrada não é onde a maioria dos técnicos começa o diagnóstico. É onde deveriam começar.
