Por que o inversor híbrido é mais complexo de reparar que o on-grid comum

Para quem trabalha com reparo de inversor híbrido solar, a diferença em relação ao on-grid aparece logo na abertura do equipamento. São mais placas, mais conectores, mais módulos de comunicação — e o diagnóstico precisa cobrir tudo isso antes de chegar a qualquer conclusão.

Na nossa bancada, recebemos híbridos com uma frequência crescente. O técnico de campo já tentou resolver, descartou a bateria como causa, substituiu uma placa que parecia óbvia — e o equipamento continua parado. O padrão se repete. O que acontece na maioria dos casos é que a arquitetura do híbrido cria múltiplos pontos de falha que interagem entre si de um jeito que o on-grid simplesmente não tem.

O on-grid tem dois estágios principais. O híbrido tem, no mínimo, quatro.

O que torna o híbrido diferente

Um inversor on-grid opera com lógica relativamente linear: energia fotovoltaica entra como CC, é convertida para CA e exportada para a rede. Quando algo falha, o rastreamento do defeito segue essa mesma linha.

O híbrido adiciona três camadas sobre essa base:

1. Estágio de carga e descarga da bateria — um conversor DC-DC bidirecional com seus próprios IGBTs ou MOSFETs, driver de gate e controle dedicado
2. Estágio de backup (EPS/off-grid) — circuito separado que cria CA isolada da rede para as cargas críticas, com relé de comutação e controle de sincronismo
3. Interface de comunicação com o BMS da bateria — via CAN Bus ou RS485, dependendo da marca; esse barramento troca dados de SOC, temperatura, corrente permitida e estado de saúde da bateria em tempo real
4. Firmware de gestão integrada — o software que decide quando carregar, quando descarregar, quando priorizar rede ou bateria e quando ativar o backup; uma atualização malfeita ou uma versão incompatível pode travar o sistema sem nenhuma falha eletrônica física

Cada um desses elementos tem seu próprio ponto de falha. Quando um falha, os outros exibem sintomas como se também estivessem com problema.

É uma arquitetura que não tolera diagnóstico por exclusão.

Como identificar onde está a falha

O primeiro erro recorrente: o técnico lê o código de erro no display e começa a trabalhar a partir dele. Em um on-grid, isso costuma funcionar. No híbrido, o código frequentemente aponta para o sintoma — não para a causa.

Um “BMS Fault” ou “Battery Communication Error” pode vir de seis situações distintas:

• Cabo CAN ou RS485 com mau contato físico — o mais frequente em instalações com mais de dois anos, especialmente em regiões com grande variação térmica como o Centro-Oeste e o Nordeste
• Bateria com BMS travado por subtensão profunda, exigindo reset por protocolo específico do fabricante
• Placa de interface do inversor com optoacoplador danificado — componente barato, mas que exige identificação e substituição correta
• Firmware do inversor incompatível com o protocolo da bateria após atualização aplicada sem verificação prévia de compatibilidade
• Tensão de alimentação auxiliar fora da faixa, comprometendo a interface de comunicação junto com outros módulos
• Bateria com célula degradada causando flutuação de tensão que o BMS interpreta como condição de falha

Nenhuma dessas causas tem o mesmo procedimento de diagnóstico.

O procedimento correto começa isolando os dois sistemas. Desconecte a bateria do inversor e verifique o comportamento de cada lado separado. O inversor responde normalmente só com os painéis? A bateria responde a um terminal serial externo? O handshake entre os dois ocorre nos primeiros 30 segundos de reconexão?

Sem esse isolamento inicial, o diagnóstico é chute.

Quando a falha é eletrônica interna

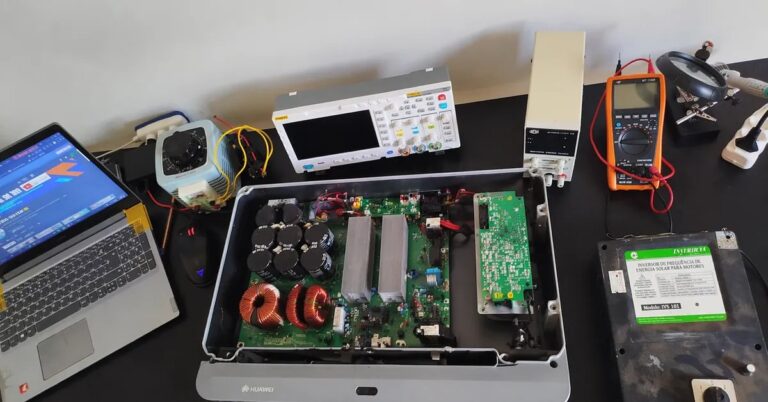

Quando o barramento de comunicação está íntegro e a bateria responde normalmente, o problema está no inversor. É aí que a complexidade do híbrido se torna concreta na bancada.

Os pontos de falha eletrônica que chegam até nós com mais frequência:

• Driver de gate do estágio bidirecional de bateria — esse conversor DC-DC trabalha com ciclos de carga e descarga frequentes, correntes acima de 30A em modelos de 5 kW e stress térmico contínuo; o driver sofre mais aqui do que em qualquer estágio equivalente no on-grid
• Capacitor de barramento CC do estágio intermediário — os ciclos de carga e descarga criam ondulação de corrente que acelera a degradação por ESR; capacitor com ESR alto causa aquecimento localizado e perda de eficiência antes de falhar completamente
• Fonte auxiliar SMPS interna — quando essa fonte falha, o inversor apaga sem exibir código de erro; o MCU perde alimentação antes de registrar qualquer diagnóstico no display, e o técnico encontra um equipamento “morto” sem pista nenhuma
• Relé de bypass do estágio EPS — falha silenciosa que impede a comutação para modo off-grid na queda de rede; o cliente descobre que o backup não funciona exatamente no momento em que mais precisava

O estágio bidirecional de bateria merece atenção especial. Uma bateria com BMS que não limita corretamente a corrente de carga faz esse estágio operar fora dos parâmetros de projeto por meses. O resultado é a falha progressiva dos IGBTs.

Quando falham, o técnico encontra dano no inversor causado pela bateria — sem nenhuma evidência clara da relação entre os dois.

Vale a pena consertar?

Em on-grid, a resposta depende do custo do equipamento novo versus o custo do reparo. No híbrido, a conta muda porque o ponto de partida é diferente.

Um inversor on-grid de 5 kW custa entre R$ 2.000 e R$ 4.500 novo. O híbrido equivalente está entre R$ 7.000 e R$ 14.000, dependendo das funcionalidades de backup e da marca.

Um reparo de R$ 1.500 em um on-grid de R$ 3.000 representa 50% do valor novo — e pode não compensar. O mesmo reparo em um híbrido de R$ 10.000 representa 15% — e é matematicamente óbvio.

O ponto de atenção é o tempo de diagnóstico. Isolar os subsistemas de um híbrido exige mais horas na bancada. Isso aumenta o custo do laudo. Mas o laudo ainda entrega informação real — não uma troca de peças baseada em hipótese.

Casos onde o reparo pode não ser viável: dano catastrófico por fulminação direta, com destruição simultânea de múltiplas placas. Nesses casos, o laudo documenta a causa e serve de base para acionar o seguro da instalação.

O restante — e é a maioria dos casos — tem reparo tecnicamente possível e financeiramente justificável.

Envie seu inversor para diagnóstico

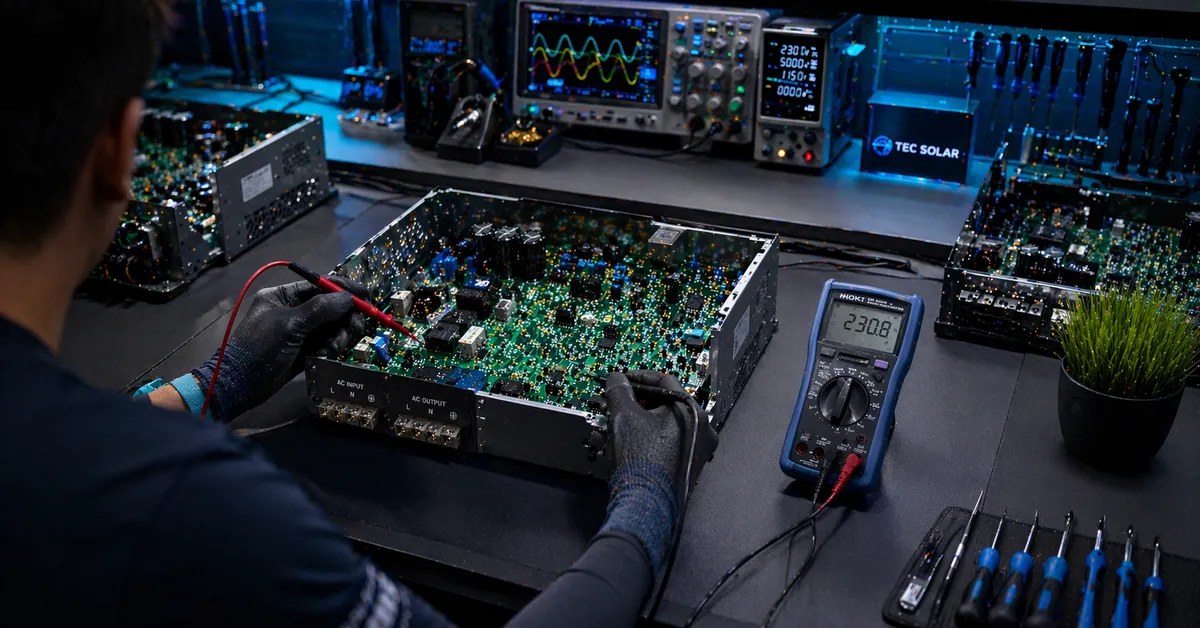

Antes de comprar equipamento novo, envie para a nossa bancada. A TEC Solar realiza diagnóstico eletrônico completo em nível de componente — abrimos o inversor, medimos a placa, identificamos a causa raiz e entregamos um laudo técnico detalhado.

Se o reparo for viável, você recebe o equipamento funcionando por uma fração do custo de substituição. Se não for, o laudo serve de base para qualquer decisão.

Atendemos todo o Brasil via logística reversa.
