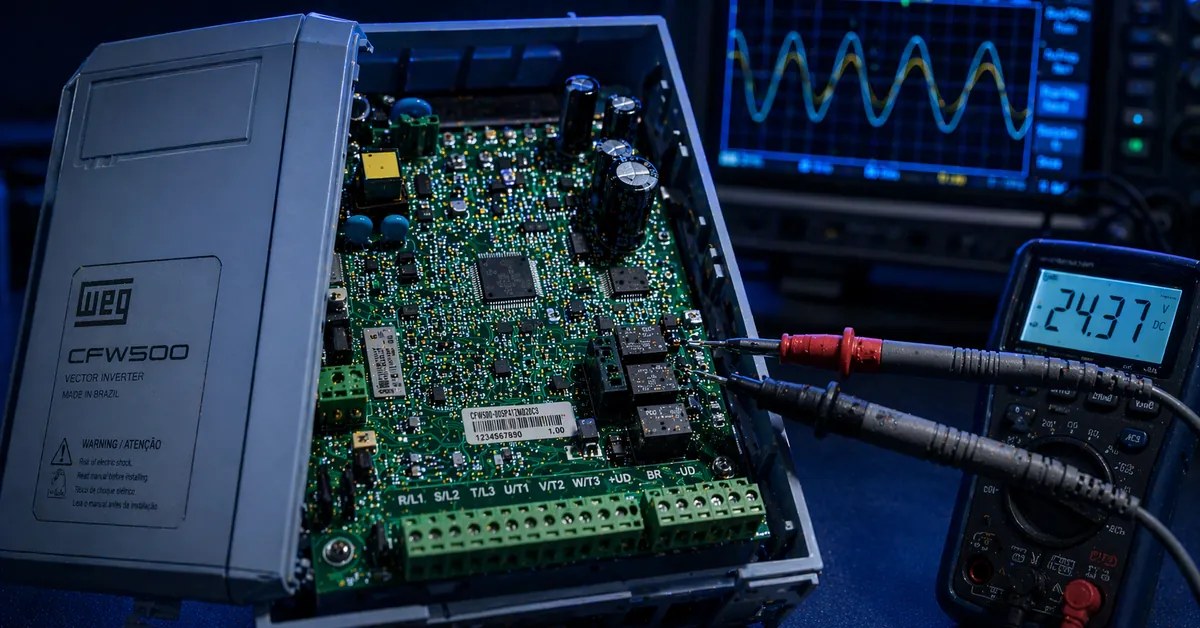

Inversor DRIVE em bancada técnica para diagnóstico eletrônico — TEC Solar

Ventilador do inversor não gira: controle PWM, rolamento ou driver do ventilador?

Ventilador do inversor solar que não gira é um dos defeitos mais silenciosos e destrutivos nesse tipo de equipamento. O inversor continua operando normalmente — às vezes por semanas — até que a temperatura interna ultrapassa o limite de proteção e o IGBT queima. Aí o prejuízo real começa.

Na nossa bancada, esse defeito chega com um padrão quase sempre igual: o instalador trocou o ventilador inteiro, o equipamento voltou a funcionar por algumas semanas, e o ventilador parou de novo. Nesse ponto, o problema não está no ventilador — está no circuito que controla ele.

O que causa esse problema

O ventilador de um inversor solar não é simplesmente um componente mecânico ligado a uma tensão fixa. Na maioria dos modelos modernos, ele é controlado por um sinal PWM gerado pelo microcontrolador da placa de controle, com base na leitura de um sensor NTC de temperatura.

A lógica é direta: com o inversor frio, o duty cycle do PWM é baixo ou nulo e o ventilador nem gira. Conforme a temperatura sobe, o duty cycle aumenta e o ventilador acelera. Quem executa essa lógica é o MCU da placa de controle, com base na tensão que o NTC entrega ao circuito analógico de aquisição.

As causas de falha se dividem em quatro caminhos distintos:

  1. Falha mecânica no rolamento — o mais comum em campo. O rolamento de esfera ou a bucha seca gripam pelo acúmulo de poeira, calor e ausência de lubrificação. O motor tenta girar, consome corrente acima do nominal e o driver desabilita por proteção de sobrecorrente.
  1. Falha no driver do ventilador — um MOSFET ou transistor na placa principal que recebe o sinal PWM e entrega corrente ao motor. Se esse componente queima em modo aberto, o sinal existe mas o motor não recebe potência.
  1. Falha no sinal PWM — o MCU para de gerar o sinal, ou o sinal chega corrompido até o driver. Pode ocorrer por defeito no firmware, no próprio MCU, ou em componentes passivos do circuito de saída digital.
  1. Falha no sensor de temperatura NTC — com resistência desviada, o MCU interpreta que o inversor está frio e nunca aciona o ventilador. O equipamento superaquece sem que nenhuma proteção ativa de resfriamento entre.

Como identificar

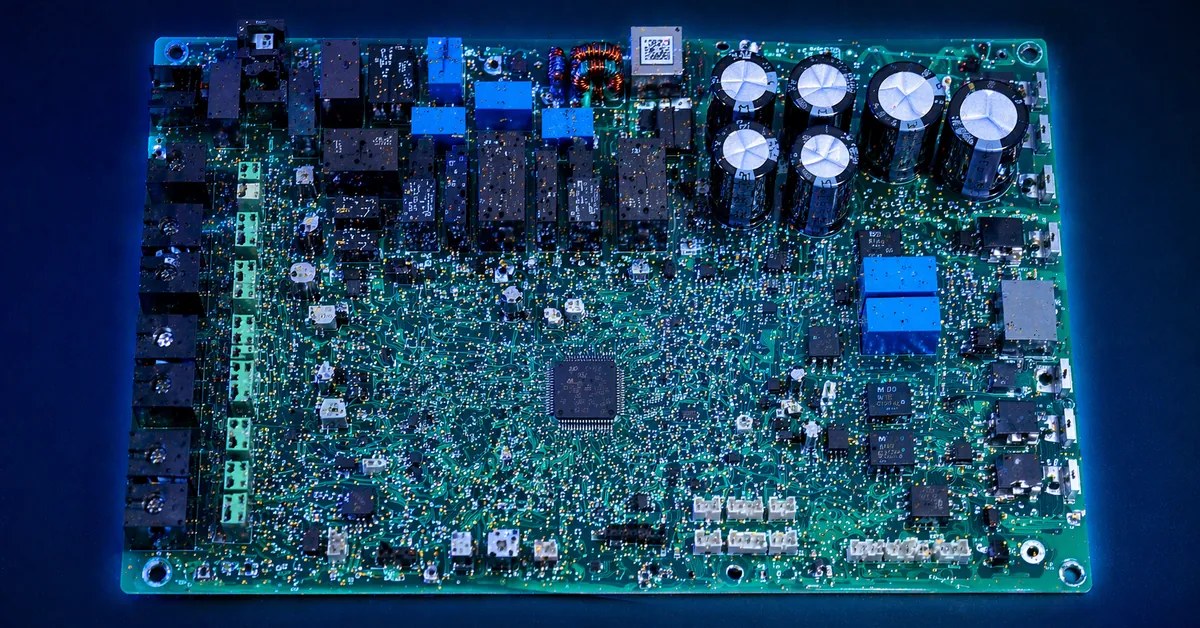

Placa eletrônica de inversor solar em diagnóstico técnico na bancada da TEC Solar
Fig. 2 — Detalhe da placa eletrônica durante diagnóstico em nível de componente

A verificação começa com três medições básicas no conector do ventilador — antes de desmontar qualquer coisa:

  1. Confirme a tensão de alimentação do ventilador. A maioria dos modelos opera com 12V DC ou 24V DC. Sem tensão no conector, o problema está no driver ou na alimentação auxiliar da placa.
  1. Meça o sinal PWM com osciloscópio ou multímetro com função de frequência. Se o sinal existe e tem amplitude correta, mas o motor não gira, o problema é mecânico ou está no driver de potência.
  1. Gire o cubo do ventilador com a mão. Resistência excessiva ou ruído de ranger indica rolamento gripado — nesse caso, troca mecânica primeiro.
  1. Com o conector desconectado, meça a resistência do motor entre os terminais de alimentação. Um curto-circuito interno lê próximo de zero ohm. Isso pode ter queimado o driver de potência junto.
  1. Meça a resistência do NTC com o inversor frio e compare com a tabela do datasheet do modelo. Desvio acima de 10% já gera leitura suficientemente errada para não ativar o ventilador nas condições normais de trabalho.
  1. Verifique visualmente a superfície do dissipador de alumínio próximo ao IGBT. Oxidação escurecida ou resíduo de fluxo fundido na PCB ao redor indica que o superaquecimento já aconteceu.

Uma verificação que costuma ser ignorada: o estado da pasta térmica entre o IGBT e o dissipador. Se o ventilador ficou parado por tempo considerável, a pasta ressecou e a transferência de calor já está comprometida — independentemente do ventilador estar funcionando agora.

Quando é falha eletrônica interna

Se a tensão de alimentação está presente no conector, o sinal PWM está sendo gerado pelo MCU com duty cycle adequado, mas o motor continua parado — a falha está no driver do ventilador.

O driver mais comum nesses circuitos é um MOSFET canal N com encapsulamento SOT-23 ou TO-220, modelos como AO3400 (baixa corrente) ou IRFZ44N (corrente mais alta). Quando queima em modo aberto, o sinal PWM não passa e o motor fica parado. Quando queima em curto, o ventilador gira em velocidade máxima sem nenhum controle de temperatura.

Antes de trocar o MOSFET, verificar o resistor de gate — tipicamente entre 10Ω e 33Ω em série. Esse resistor pode abrir sem danificar o MOSFET, com o exato mesmo sintoma: sinal na entrada, sem saída de corrente para o motor.

Há ainda uma falha menos óbvia. O diodo de roda livre em paralelo com o motor pode entrar em curto — nesse caso, a corrente circula pelo diodo em vez de acionar o enrolamento do motor. O MOSFET pode estar íntegro e o ventilador continua parado.

Não existe resposta antes de medir. Depende do que você vai encontrar na placa.

Vale a pena consertar?

Na maioria dos casos, sim — e a conta é direta.

Um MOSFET driver custa menos de R$5. Um rolamento de reposição compatível com o ventilador sai entre R$3 e R$8. O ventilador completo, para as marcas mais comuns no mercado brasileiro, fica entre R$30 e R$90. O custo total de reparo raramente ultrapassa R$150 em peças.

O risco real é deixar o problema sem correção. Em inversores de 5kW, um IGBT queimado por superaquecimento gera uma conta de R$800 a R$1.500 só no estágio de potência — fora diagnóstico e mão de obra. Tudo por um componente de R$5 que não foi trocado.

Em regiões de interior, como o norte de Minas Gerais e o sertão nordestino, esse defeito aparece com frequência acima da média nacional. Temperatura ambiente mais alta, poeira fina que penetra no gabinete e abrasiona os rolamentos, inversores instalados em locais com ventilação insuficiente. A vida útil do ventilador, que nos manuais é estimada em 3 a 5 anos, cai para menos de dois na prática de campo.

Envie seu inversor para diagnóstico

Antes de comprar equipamento novo, envie para a nossa bancada. A TEC Solar realiza diagnóstico eletrônico completo em nível de componente — abrimos o inversor, medimos a placa, identificamos a causa raiz e entregamos um laudo técnico detalhado.

Se o reparo for viável, você recebe o equipamento funcionando por uma fração do custo de substituição. Se não for, o laudo serve de base para qualquer decisão.

Atendemos todo o Brasil via logística reversa.
